Tablero de ajedrez de acrílico personalizada (3 / 6 paso)

Paso 3: Diseño: piezas

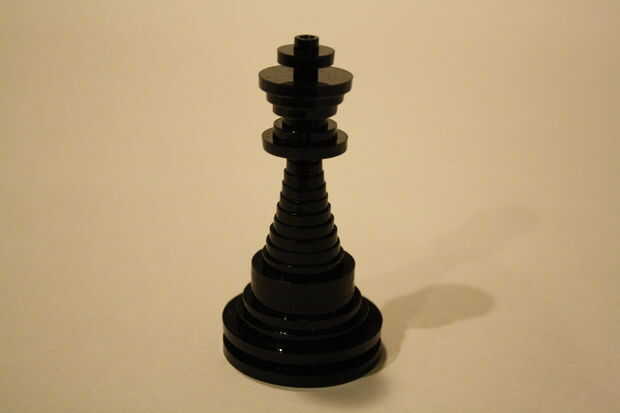

Las piezas de ajedrez están hechas de piezas apiladas de acrílico que barren los contornos de las diferentes piezas.  Cuadro 1 muestra a un rey.

Utiliza SolidWorks para el diseño de mis piezas.  Es largo tedioso trabajo, fácilmente la parte más difícil y poco atractiva del proyecto, pero las piezas se ven muy dulces cuando está todo dichos y hechos.

Paso uno es áspero hacia fuera algunas dimensiones.  Revisé en Internet para los tamaños de Reglamento y ratios para las piezas.  En general es un poco nebuloso, siempre rangos de valores, pero aquí 's lo que terminé usando:

Altura de rey: Reina: obispo: Caballero: Torre: peón son 27:25:25:21:18:14.  Sé lo que estás pensando, obispos no deberían ser la misma altura que la reina!  Bueno, tienes razón, pero creo que le queda bien de esta manera, pero lo cómo es totalmente hasta usted.

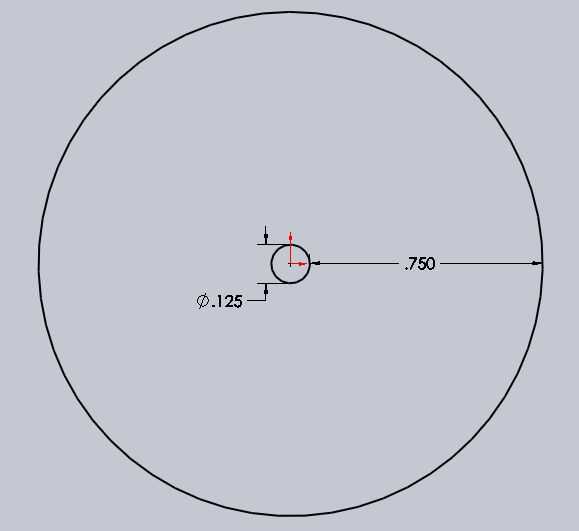

Cada pieza se compone de anillos apilados.  El cuadro 2 demuestra que cada anillo tiene un diámetro interno de 0.125".  El diámetro exterior puede variar de anillo.  Utilizo la distancia entre radio interno y radio externo para definir el tamaño de cada anillo.  El agujero interno es para los anillos de hilo de rosca sobre el 0.125" diámetro barras de acrílico, teniéndolos todos juntos y en línea.

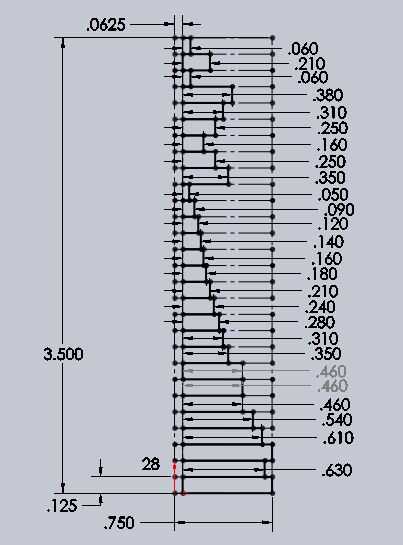

¿Cómo puede realmente diseñar una pieza aunque?  Revisa el cuadro 3, es una instantánea del tipo de dibujo que debe hacer en SolidWorks.  Este dibujo particular es para el rey mismo que ves en la imagen 1.  Muestra la sección transversal del rey con su línea vertical más izquierda que indica el centro de la pieza.  La dimensión de 0,0625" es el interior radio de cada anillo.  Cada una de las dimensiones de la derecha corresponde a la dimensión definitoria del cuadro dos.

No agregue las dimensiones correctas inmediatamente.  En cambio, dejar esas líneas no restricciones en sentido horizontal.  Todo lo demás definir, pero deja los mano derecha líneas sin restricciones, entonces, simplemente arrastre a izquierda y derecha hasta que estés satisfecho con lo que se ve.  El bosquejo de la salida, giran en torno a la línea de extrema izquierda y admirar su obra.  Si te gusta, gran!  Añadir dimensiones, alrededor de ellos fuera a los millares lugar y pasar a la siguiente pieza.  Si el diseño necesita ajustar, arrastre alrededor de los bordes un poco más hasta conseguir lo que quiere.

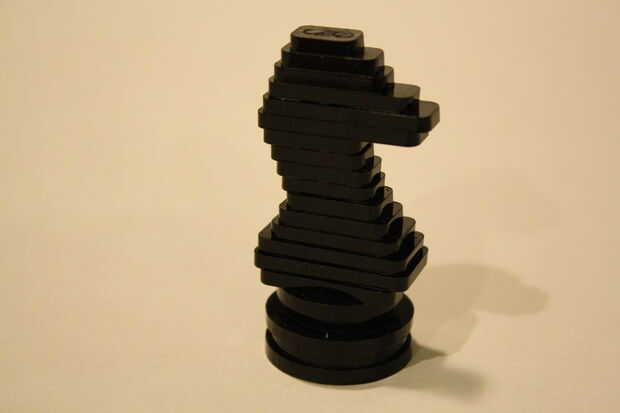

El caballero es un poco especial y su oportunidad de ser creativo.  No es radialmente simétrica va a necesitar dos barras centrales.  Puede hacer el bosquejo de una manera similar excepto que voy arrastrando barras a la izquierda y la derecha.  Cuadro 4 muestra cómo logra.

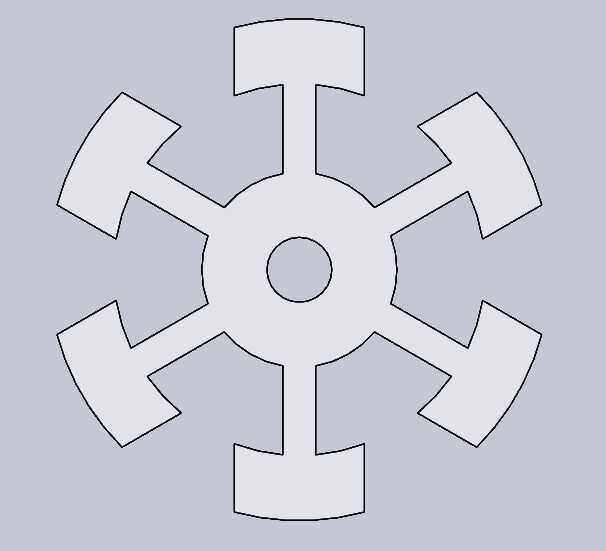

La torre es también un poco de un caso especial, tiene una tapa de lujo para hacer la parte superior de un castillo.  Usted necesitará usar radios pequeños.  Revisa la última imagen, les mostraré lo que he usado.

¡ Pero espere! Usted está acaba de empezar! Esta es sólo la parte de diseño, calcular las dimensiones para cada anillo. Ahora, busto de Excel y grabar a todos ellos.

CONSEJOS ÚTILES PARA REALIZAR PEDIDOS EN LÍNEA:
Los anillos superior e inferior de cada pedazo trabajo mejor si el interior diámetro es un poco más pequeño, 0,12" debe hacerlo, para crear un complemento en la barra central.

El siguiente paso es crear una pieza individual para cada anillo único. Así es, al final vas a tener más de un centenar de archivos, cada uno un anillo.  Sugiero una carpeta para cada pieza y un esquema lógico de nombres.  Nombre de cada parte usando la primera letra de cada pieza y el número del anillo (de la parte inferior de la pieza).  Por ejemplo, B_2 es el 2 º anillo de la parte inferior del obispo.  Ki_15 es el decimoquinto anillo desde la parte inferior del rey.

¡ Excelente!  Ahora tienes un montón de anillos individuales!  Y rectángulos (para los caballeros).

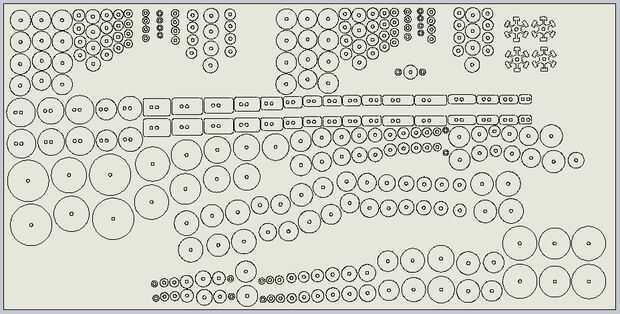

Ahora, caer todos en un archivo de dibujo, escalado uno a uno y asegúrese de que todos caben en una hoja de 12 "x 24" porque eso es lo que tienes que cortarlas de.  También, asegúrese de que las piezas estén en orden, porque si no la recuerda que anillo es que, bueno, estás irremediablemente perdido y triste.  Cuadro 5 es lo que parece mi archivo de dibujo.

Para sonrisas y risas, voy a darte los números que utilicé para mis piezas, en caso de que te gustan tanto que quiere tener un sistema exactamente como el mío de ajedrez.  Todo está en el archivo Excel adjunto.
