Paso 2: Diseño: tablero
Al diseñar la Junta quería evitar el uso de adhesivo. Tenía miedo que pegamento haría las piezas claras se ven mal (nublado, burbujas, etc.) y hay algo ser dicho para tener un tablero que puede ser desmontado y se asemejó en caso de que necesite limpiarse o quieres cambiar un color ;)
El Consejo está compuesto por tres capas diferentes. Las capas superior e inferior consisten de una sola hoja de acrílico transparente cada. La capa superior es resistente a los arañazo, la parte inferior no es necesario. Cada capa está diseñada en SolidWorks o en CorelDraw, lo que usted prefiere.

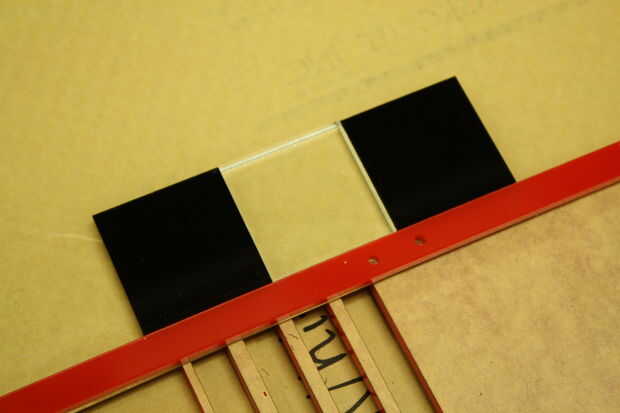

Como se puede ver en la primera imagen, la capa intermedia consiste en plazas individuales (se muestran sólo tres), incluido en cuatro lados por piezas decorativas (solo se muestra). Cada pieza de la moldura tiene cuatro orificios (uno bien final) y dos en el medio que se corresponden con los agujeros a lo largo de los bordes de las placas superior e inferior. La capa media se encuentra entre las capas superior e inferior y fijada con tornillos. Los tornillos pasan a través de las capas superior y medianas y en la capa inferior roscado del tornillo.
Te dejo la colocación del agujero hasta. Puede espacio les sin embargo como usted, solo Recuerde que el ajuste puede arco o en el medio si no hay ningún tornillo.

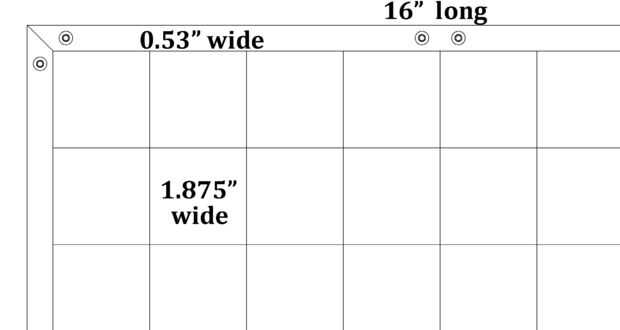

La segunda imagen muestra las dimensiones de cada pieza. Una cosa que usted notará es que 8 plazas, 1,875" amplia, además de las dos piezas de 0.5" de amplia recortar, no igual a 16". Bienvenido al maravilloso mundo del corte láser.
CONSEJOS ÚTILES PARA REALIZAR PEDIDOS EN LÍNEA:
Corte = el espesor del corte del laser. Normalmente esto no importa demasiado, generalmente es un corte muy estrecho, pero cuando el compuesto a través de ocho plazas (dos cortes por metro cuadrado, una a cada lado), se suma. Sin el extra 0,03" pulgadas de ancho en cada pieza de adorno (que eran normalmente 0.5" amplia), las plazas sonajero alrededor dentro del tablero de ajedrez.
CONSEJOS ÚTILES PARA REALIZAR PEDIDOS EN LÍNEA:
Los agujeros de la capa de fondo tendrá que ser aprovechado. Puede utilizar un taladro y el grifo 6-32 para hacerlo, pero me gustaría recomendar contra el uso del láser para crear los agujeros. Hay bastante variabilidad en el láser que puede hacer los agujeros un poco demasiado grande o demasiado pequeño que podría ser perjudicial para el grifo o crear subprocesos que son demasiado superficiales. En cambio, utilizar el láser para hacer 0,05" diámetro orificios para la capa inferior, luego perforar con la broca #36. Luego, poner el grifo en el taladro y toque cada uno de los agujeros.
El grifo con el tiempo se pondrá caliente y derrita un poco el acrílico, usted quiere enfriar después de cerca de cuatro agujeros. Agua o aire comprimido debe hacer el truco.
Ya que la capa superior y piezas de adorno tienen agujeros que no tienen los requisitos de tolerancia que los orificios de la parte inferior, seguir adelante y sólo láser agujeros que están en 0,144" diámetro.
¿Decoración? En la capa superior puede grabar y grabar cualquier cosa que usted quisiera. Elegí el sello MIT, homenaje al cortador del laser me dejan usar. Palabra de advertencia, grabado es opaco. No puede ver las plazas bajo un grabado, así que evite grandes bloques de grabado. Te recomiendo los bancos la imagen horizontalmente y grabado en la parte inferior de la capa superior, que a la parte superior lisa y agradable mientras sigue brillando el grabado a través de.
