Paso 2: Cómo hacerlo
Empiezo con mi tablero de circuito. El mejor momento para hacer la placa de montaje es cuando usted está haciendo su circuito... antes de se rellena. Coloque la placa de circuito perforada sobre la hoja de acrílico y marque el contorno y donde deben ir los agujeros de montaje. Generalmente trato de hacer 4 agujeros de montaje de modo que mi consejo es estable, pero a veces 2 o 3 agujeros es todo lo que tienes espacio para.
Generalmente se vende acrílico con una lámina protectora de plástico en ambos lados, es importante dejar este sobre hasta que haya completado el corte y lijado de sus bordes. La lámina de plástico protege el acrílico de ser rayado por herramientas mientras que usted se corte/lijado lo.
Corte acrílico no es demasiado difícil pero se necesita cuidado. Si utiliza una sierra circular o una sierra de vaivén, lento y constante es la clave. Demasiado rápido y el acrílico chip, ir muy despacio y los residuos se derretirán con el calor generado por la fricción de la hoja (no demasiado difícil de limpiar, aunque un dolor). También puede utilizar una sierra para metales con hoja de dientes finos en él. I también ha utilizado la puntuación y rápido método, es decir, puntuación de ambos lados de acrílico con un cuchillo (con un borde recto como una regla de metal) y entonces coloque el acrílico sobre un borde afilado en la línea de su corte, doblar el acrílico y se encajarán a presión a lo largo de la partitura.
Sin embargo usted cortar el acrílico, recomiendo probarlo primero antes de comprometerte a una tabla final. También, el borde es probable ser bruto... una lija gruesa se puede utilizar para cortar el acrílico y luego una lija más fina para que sea limpio y brillante. Usted puede ir a un papel mojado para un acabado muy brillante, si eso es lo que te gusta ;)
Usando una broca de 3mm, taladrar los agujeros para los pernos. Usted quiere hacer los agujeros en su acrílico un ajuste apretado para que cuando usted Enrosque los pernos en, cortará su propia rosca en el acrílico. Otra vez, te aconsejo que pruebes en un pedazo de basura antes de comprometerse con el tamaño de pedacito de taladro final.
Después de haber cortado y perforado su montaje tablero de acrílico, vaya una cabeza y pele el plástico protector de la parte superior e inferior de acrílico.
Lavar la pieza en algún frío en agua tibia para limpiar todo el polvo y chips de la placa y darle un buen secado con una toalla.

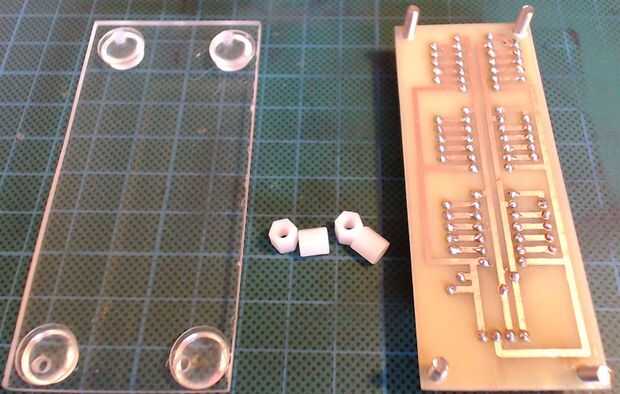

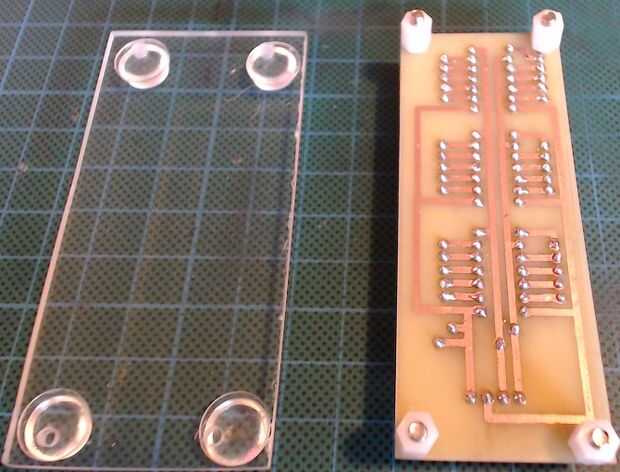

Coloque los pernos a través de los orificios de montaje de la placa de circuito y enganche, sin apretar las tuercas de soporte de nylon. Ofrecer la tarjeta de circuitos a la hoja de acrílico para asegurarse de que tiene la orientación correcta (lo he hecho muchas veces a imaginar que sería conseguirla orientado correctamente la primera vez). Si has hilado junta alrededor de dos veces y todavía no es adecuado... no se olvide que también puede entregar la hoja de acrílico y vuelva a intentarlo!
Con los pernos en los orificios de montaje, atornille entonces firmemente en su lugar. Los pernos marcará sus propias roscas en el acrílico, por lo tanto, si lo desarma todo, la próxima vez los pernos pasará fácilmente.

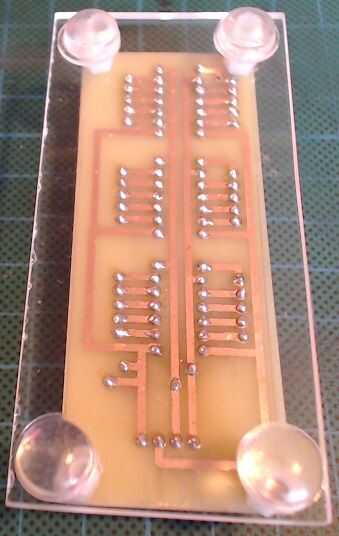

Ahora que el circuito está conectado a la hoja de acrílico... colocar las patas de goma autoadhesivas en la parte inferior del tablero. Las patas de goma son muy útiles por dos razones prácticas:
- La Junta no se deslizará todo cuando trabajas con él; y
- Que plantea la Junta tu superficie de trabajo, prevención de arañazos.
Eso es todo... ha terminado. Sentarse y admirar su trabajo.
