Tablero 2D tuckable

Este quickie le ahorrará tiempo y dinero si usted wearables prototipo o electrónicos portátiles a menudo.

Era modding mis auriculares MindFlex EEG y necesarias para conectar y desconectar algunos cables de calibre pequeño, sólido núcleo con frecuencia. También tuve que lidiar con el espacio limitado: todo debe caber dentro de una funda de auriculares. Este método nació.

Es mucho más conveniente que torcer los cables juntos (que conduce a menudo a los cables más cortos, así como los dedos erguidos) – o soldar y desoldar ellos – o incluso usando un protoboard pequeño, cuando de espacio y a granel son prioridades. Además, esto es más barato que dedicar una placa a cada sección de las conexiones temporales.

Materiales

Todo lo que necesita es un repuesto encabezado femenino, un poco pequeñito de alambre, soldadura y pegamento caliente.

Puesta a tierra

En primer lugar, recoger una pierna LED desechada u otro cable componente. Sabes que tienes estas en todas partes, incluso si eres fastidioso de hella. Soldadura en los pernos de 8 o más primera. Se trata de la fila de la tierra, como muchos circuitos requieren conectar numerosos componentes a un terreno común.

Como con soldadura más puestos de trabajo, es más fácil de los pernos de la lata primero, cubrir el alambre de conexión con una capa delgada de soldadura, luego simplemente coloque el alambre en su lugar y atropellar el soldador.

Piezas únicas

A continuación, hacer pares de los pernos restantes. Usted puede doblarlas hacia los demás en primer lugar, si facilita las cosas. Luego, les de la lata y añadir taquitos de soldadura que les pegan. (Construir un glóbulo en el soldador, luego toque a ambos pasadores). Estas son las conexiones pareadas, cada vez que necesite un cable para hablar con otro.

Sellador de

Por último, manchas de pegamento caliente sobre todo, para sellar contra los elementos y cortocircuitos. Usted necesitará encontrar un feliz equilibrio de calor y saturación de cabecera para que el pegamento no escurrir. Si lo desea, puede poner el encabezado hacia abajo sobre una superficie plana, desechable y pegamento de goteo a través de los pernos para asegurar que todo está cubierto.

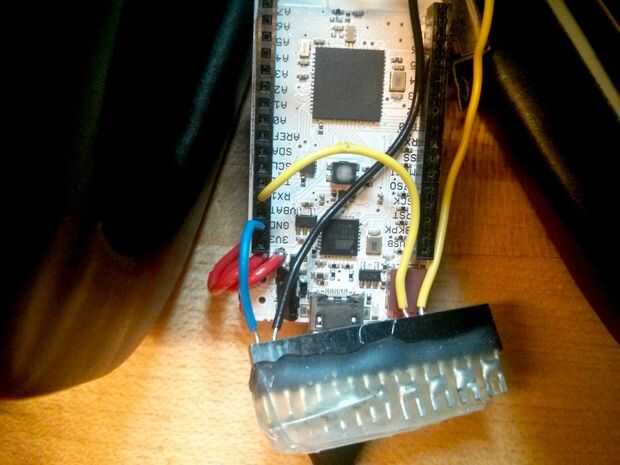

Una vez que termines de prototipos, que puede quitar y volver a utilizar el tablero 2D o simplemente meter en su proyecto en caso de que necesite cambiar nada más adelante.

Eso es todo! Todo en un solo paso; Figura que eres lo suficientemente adulto para manejar esto en una sola página. :) ¡ Feliz hacking!
