Paso 5: - interfaz
la parte superior se fija a la base con los soportes de 1/4" placa de scrap, corte, perforado y vestida.
(8) 1 "x 1,25" piezas
en cuatro piezas, 5/16 agujero taladrado centrado en el eje corto, 0,75" desde el extremo a soldar a la parte superior del marco

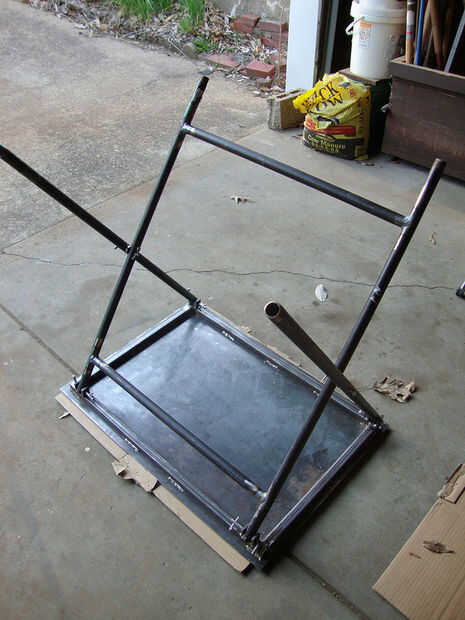

armar la base, incluyendo los soportes. Virar los soportes en su lugar. Compruebe y pruebe el ajuste otra vez quitando y reemplazando la base. conseguir en los lugares correctos, soldar hacia fuera.

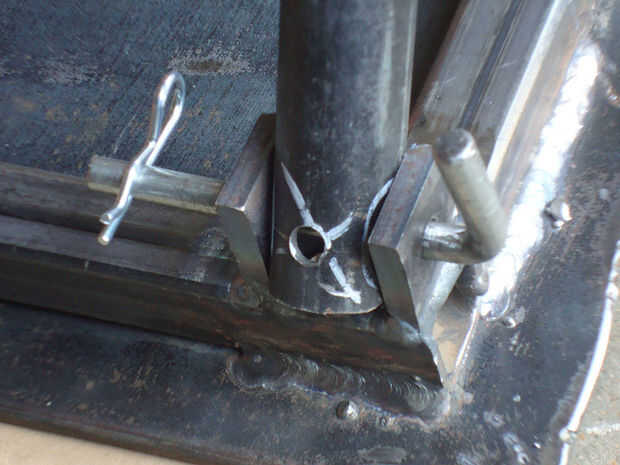

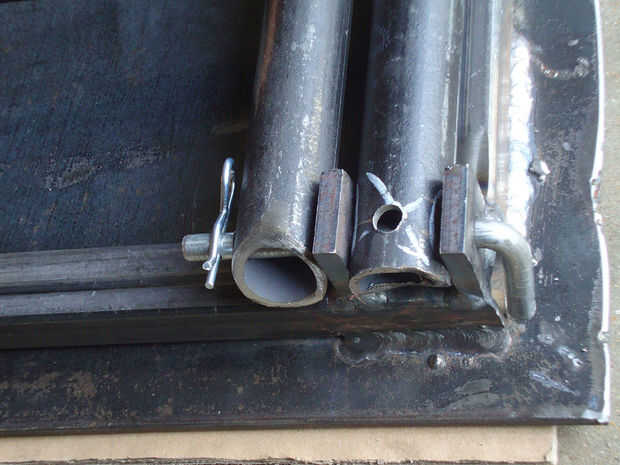

soldar las piezas del soporte con los orificios externos de las piernas soportan. las piezas sin los agujeros, coloque dentro del casco. Cuando todo en su lugar, perfore a través de soporte externo y de la pierna Soporte interno. Esto es para asegurar la alineación. esta parte resultó difícil de completar. lección más grande de todo el proyecto... precisa taladrar en acero es más difícil de lo que suena. así que decidí que no se pudo completar la cuadrícula regular con la precisión que se quería. un complemento saludable de la fijación de las abrazaderas en c se tiene que hacer. Creo que lo harán. de todos modos, con suerte y un poco de escariado, los agujeros se alinearán.

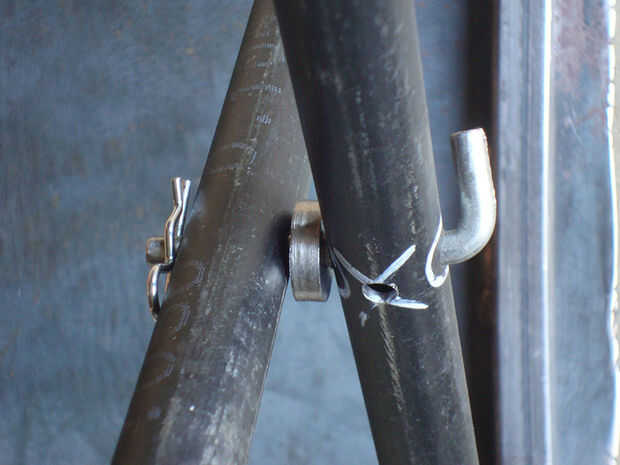

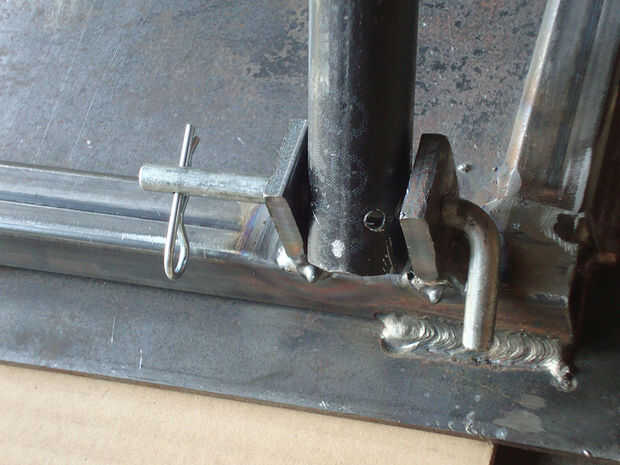

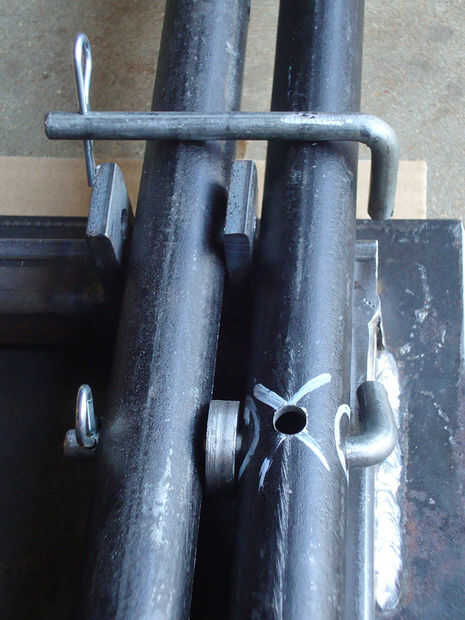

corte (6) 5/16 pernos, (4) en 5", (2) a 4" redondos. las piezas de cinco pulgadas perno las patas a la base. las piezas de cuatro pulgadas pin las piernas juntos a sus pivotes. taladro de 7/64"(o derivan de allí) los agujeros en los pins, cerca de los extremos, a aceptar los pasadores de enganche de 3/32". montarlos como temp, marca la longitud final es necesario, a continuación, ponerlas en una mordaza y libra a noventa grados. claramente hay formas más elegantes para hacer esto, pero lo que sea.

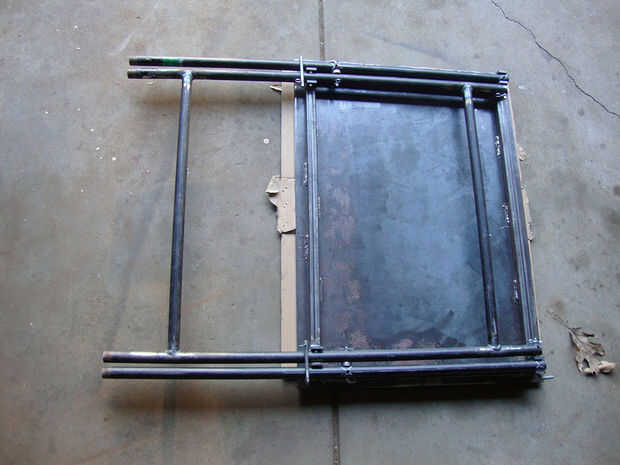

en el futuro, puedo volver a perforar las piernas a lo largo donde se alineen con los soportes cuando se pliega, como se ilustra.
