Paso 1: Componentes de montaje superficial de soldadura

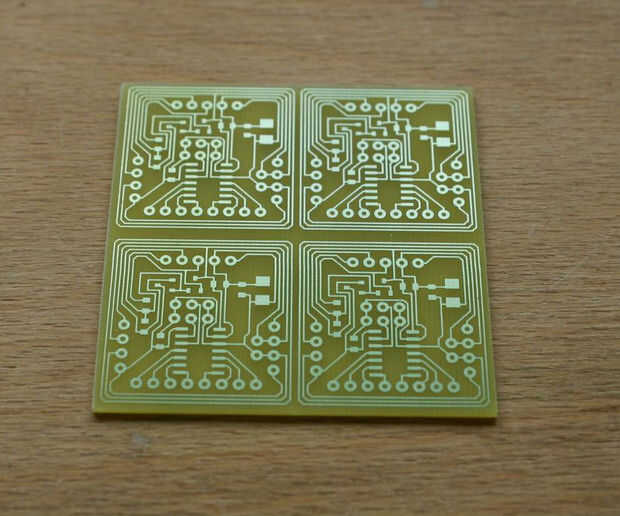

No me va en las construcciones de lo PCB se cubrir en un Instructable diferentes, lo único que voy a explicar es la colocación del componente y soldar chips de montaje superficial.

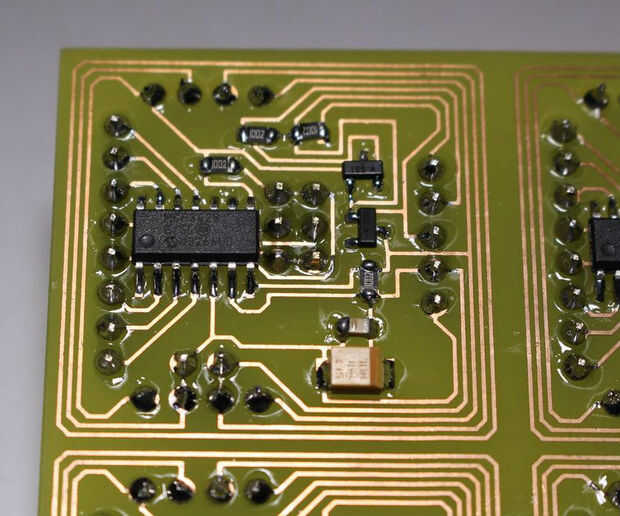

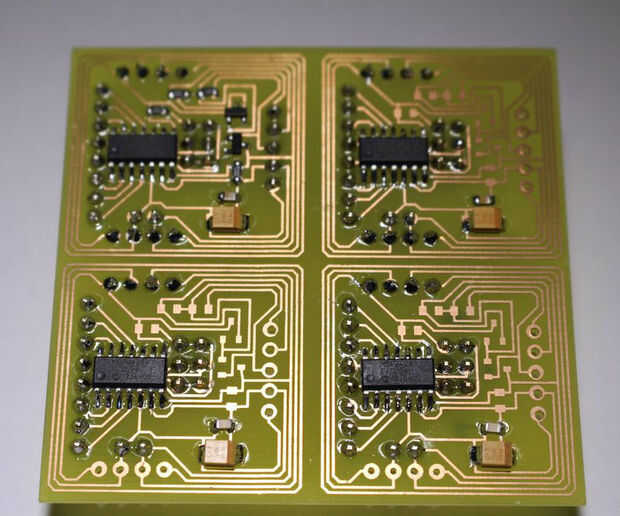

Usted debe ser capaz de ver en las fotos que he utilizado todos los componentes de montaje superficial en un lado de la Junta y en el otro lado que he puesto los pernos para permitir todas las conexiones.
Para soldar componentes de montaje superficial a mano es posible por la persona promedio (capaz de soldar). Sin embargo para darte la mejor oportunidad que sólo se debe usar 0.5mm de la soldadura y la punta más fina se puede obtener para el soldador.

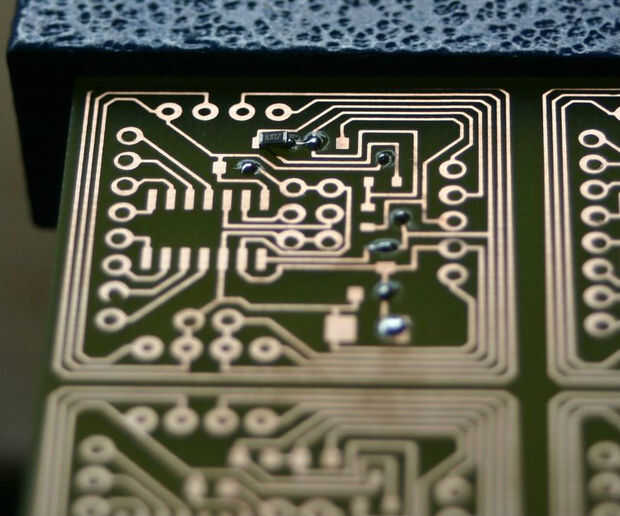

NO SE APRESURE. Lo que me gusta hacer es pre soldar una almohadilla en cada componente del PCB y es de destacar que utilizar soldadura de plomo/estaño con un buen poco de resina. Sólo se requiere la menor cantidad de soldadura y no cuelgue ya que podría recalentarse una almohadilla y levantarlo de la PCB.

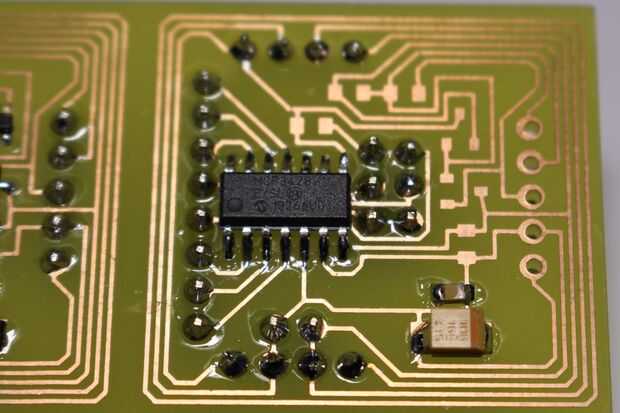

Con el PCB en un tornillo de banco pequeño, con cuidado coloque el componente en su almohadilla, verifique la alineación y si eres feliz espera el componente en su lugar con un palillo de dientes entonces volver a derretir la soldadura. Verifique nuevamente la alineación y soldadura el pasador opuesto. Verifique la alineación de nuevo y si todo está bien entonces el resto de los pines de soldadura. Para un chip qué es soldadura un par de pines entonces ponga mi dedo en el chip para disipar el calor. Si usted suelda todos los bolos de una sola vez pueden cocinar el chip. Luego utilizando una lente que la soldadura ha llevado correctamente a cada pin y retrabajo cualquier que parecen secas. Si tienes un corto entre alfileres entonces un golpe rápido con el soldador (lejos de los pasadores) debe aclarar o utilice un lechón de la soldadura.
