Sustitución de un teclado de membrana con microinterruptores (3 / 6 paso)

Paso 3: Asignación de la matriz

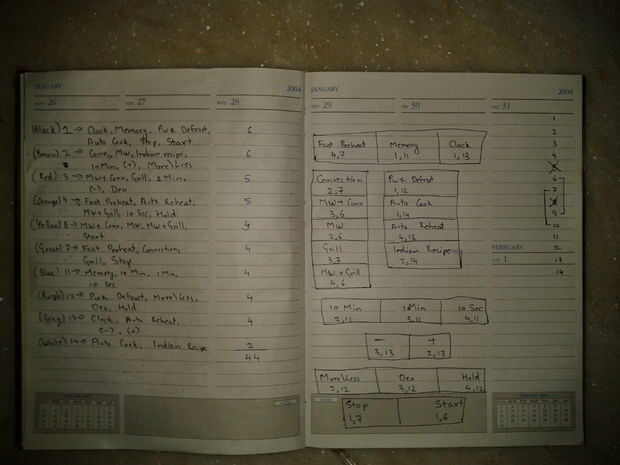

Deberás escribir a que trace en el conector va a que botón - este paso se puede hacer tanto visualmente, así como con un multímetro. El multímetro debe establecerse en modo de resistencia, como el modo de continuidad no suena para valores mayores de resistencia. El número de conexiones es exactamente el doble del número de botones. Algunos rastros conectan a otras huellas en vez de botones nuevo-6 y 7 en este caso se conectan a 9 y 10. Sospecho que se trata de algún tipo de control-teclado-presente cosa, por lo que en corto los rastros en la tarjeta controladora. Es fundamental no cometer un error en la asignación de la matriz.
