Superbench de SuperMatt - http://tinyurl.com/4e6drjl
----------------------------------------------------------------------------
Problema:
Necesario un sistema completo de equipos (de 4 a 8), preferiblemente en una caja fácilmente desplazable. Necesarios para ser el más bajo de energía posible, sin ventilador preferiblemente - con conectividad gigE e incluye copias de seguridad para todo. El cuadro es necesario tener espacio para otras cosas - las computadoras eran para el uso diario regular de mi familia (4 personas), pero también por el camino quería controlar todo el hogar y hometead equipos eléctricos, cámaras de seguridad, sistemas de alimentación etc..
Respuesta: Supermate de SuperBlackBox
(Nota: mis fotos chupar - el cuadro en la vida real se ve mejor que esto).

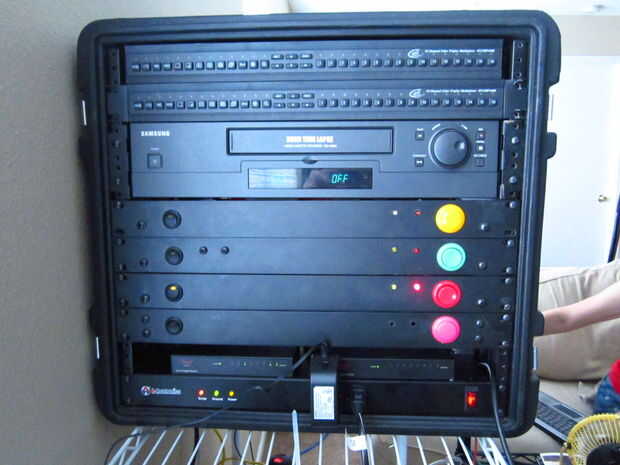

Esto es lo que tengo hasta ahora (este) siempre será un trabajo en progreso - 4 ordenadores Intel D945GSEJT fanless con unidades SSD SATA solo o dual SATA blanco caja disco duro inalámbrico de unidades con doble Rosewill gigE conmutadores de red (uno principal, una copia de seguridad) todos conectados a un claro cuadro. Consumo de energía total es muy por debajo de 100 watts - la media de ordenadores sin ventilador cerca de 12 vatios acciona para arriba y hacer algo simple en Windoze y la red de los interruptores son tal vez 5 vatios. Utilizo un par de Philips TV/monitores que utilizan cerca de 17 vatios (o a veces un monitor Acer mayores. Las motherboards de Intel pueden ejecutar monitores duales (1 vga 1 dvi-d) para que pudiera ejecutar 8 monitores, 2 para cada equipo. Los monitores ahora están conectados mediante cables vga estándar, pero en el pasado he utilizado los conectores extendidos que permiten atropellar vga cat5 - que trabaja muy bien con sólo una ligera degradación en la calidad de la foto. La philips son bonitas porque tienen VGA HDMI y conexiones de componente que me permite ejecutar mi equipo o mis cámaras de circuito cerrado de televisión en ellos.
Los otros artículos en SuperBlackBox (en lo sucesivo, la SBB) son un par de multiplexores GVI cámara (10 vatios cada uno) para el control de cámaras de CCTV - estos encargará de hasta 32 cámaras y que muestra en 6 monitores y hay un vídeo timelapse en allí también. Esta configuración bastante llena una caja, pero tengo pensado en la construcción de varias de ellas para futuro varios
Los sistemas actualmente cuentan con 7 puertos USB a bordo + 2 puertos seriales - la conlleva a ejecutar para el mux GVI y permitir el control completo del equipo de sobre todo todas funciones mux (cada botón en la parte delantera de la caja). Los puertos USB van a correr tablas de paralaje hélice Quickstart - que tienen 30 + pines GPIO para control y monitoreo de cosas que usted puede pensar.
(Y si esto fue todo construido en el Banco de Super en mi apartment(s)).
Suministros
Sé que al leer guías de cómo hacerlo lo primero que quiero saber es que es esto, y donde ese tipo que encontró. Así que aquí va:

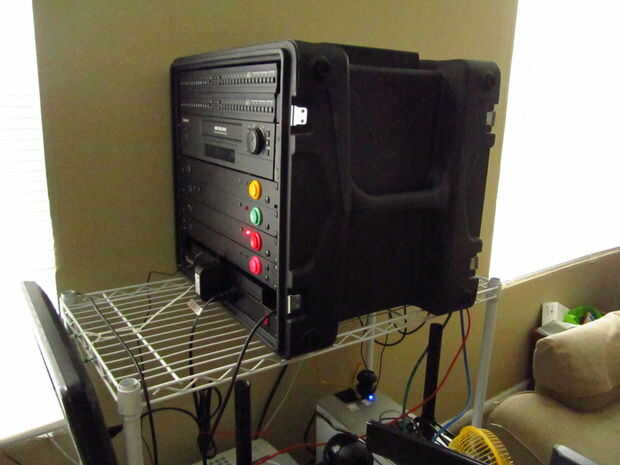

La caja: caja SKB - cuesta unos $200 + (altho conseguí mi primer uno en ebay hace un año por $155 y es un rack de 12).
(skbcases.com) es la 1skb-r10 altho también tengo uno de la 1skbr12 así. Estas son principalmente para los músicos para llevar equipo para montaje en rack para sus conciertos, funciona muy bien para alguien que tiene que mover mucho. Mi trabajo requiere que desplazarse una vez al año y la última vez que lo hicimos (recuerda que familia de 4) estábamos fuera de la puerta 72 horas después de que salió el código ir. Para empacar este cuadro toma aproximadamente 60 segundos (desenchufe el cable de alimentación principal, la conexión a la keyboard(s) y monitorización (es), ponga las tapas, gire las perillas y lejos que vaya.

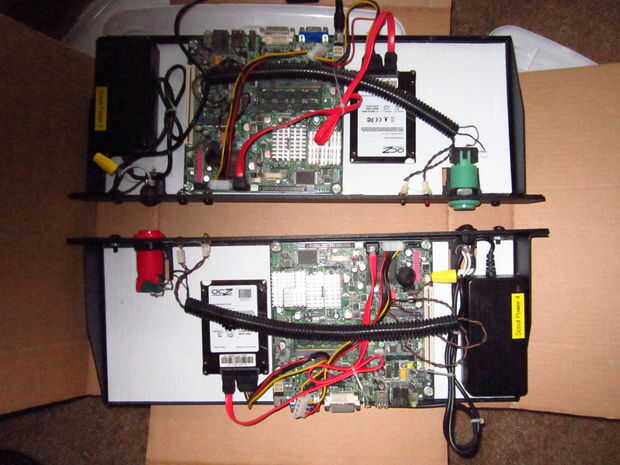

Placas base - Intel D945GSEJT - ebay por unos $75 ahora ($100 + cuando las compré) también mini site-box.com
sin ventilador, la energía baja (cerca de 10 a 15 vatios dependiendo de cuanta mierda se carga en) - 2 GB de RAM - garantía de 3 años. Tengo un servicio de rma en dos de estos, que cayó alguna mierda en ella, frito los puertos serie. Intel había substituido con otro tablero usado y nunca arreglaron los puertos serie en el otro - así que 1 de cada 2 en ese departamento.
Comprar ahora vaya con la DN2800MT en lugar de otro como creo que sigue siendo el 945 se fabricaría.
http://www.mini-box.com/Intel-DN2800MT-Mini-ITX-Motherboard
Fuentes - 60 vatios alimentación: site de mini-box.com sobre $15
Corte los cables a y soldadas a '12v encendido alrededor del eje de balancín conmutadores' así que potencia al individuo juntas pueden ser completamente apagadas.
12V luz redonda interruptores rocker ($2 varios colores - ebay y sparkfun.com)
Interruptores de botón cóncavo - sparkfun.com sobre $2
No permita que el barato unos (los convexos) para $1 - se trataba de mi primera compra y terminé les rasgado hacia fuera y sustituirlos. La mayoría de las fotos tiene los botones antiguos.
varios LEDS

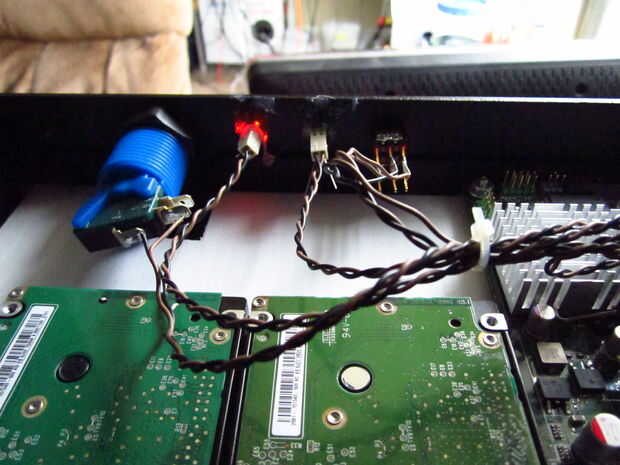

placa base LED y los cables del interruptor - bgmicro.com búsqueda "Verde LED difusa en 18"
Estos son fáciles de cortar y colocar donde quieras y el tiempo suficiente para ir a cualquier parte (y mencioné baratos). Además de obtener una plaza libre cuando termine.
cambiar interruptor - ebay varios
Esto era una adición tardía. He añadido barato USBtoSerial convertidores para alimentar más dispositivos en serie, o en el caso de los puertos serie frito, para tener una alternativa a los puertos a bordo. Lamentablemente por alguna razón, estos me paró de entrar en la BIOS pulsando F2 como hice generalmente. El board D945GSEJT tho, tiene un conector que las fuerzas de un arranque en la BIOS así que tomé algunos viejos interruptores de palanca y con cable para que cambiar una forma de que arranque normalmente, el otro vas directo al BIOS - no es mi solución favorita pero parece clase de fresco y siempre funciona. En las fotos el interruptor no es en todos los equipos - adición tardía como dije, trabajo en proceso como dije.

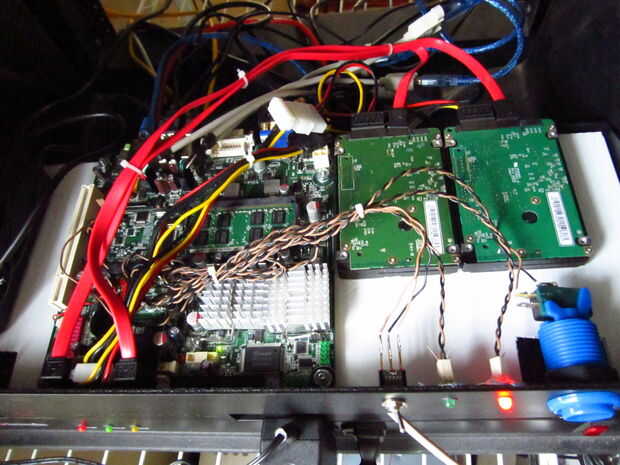

HDD SSD - varios newegg.com y ebay
Compré las unidades sata caja blanca - 4 de ellos de un vendedor de ebay - unos $35 cada creo. Ahora son más baratas por supuesto. También consiguió algunos SSD de newegg - 50 GB más que suficiente para que me impulsa y creo que pagué alrededor de $80 en especial - y añadir tal vez 10 a 20 por ciento en la velocidad de 'percepción' de los sistemas, pero son más de una molestia a setup (ajuste, etc). En general, me gusta el SSD mejor, más tranquilo, más rápido, más poder, más a prueba de golpes.
interruptores de red - newegg rosewill especial 8 puerto - $25 cada uno y gig-E no puede hacer mejor que eso.
Incluso tho no son específicamente para montaje en rack, acaba caliente-había pegado a la parte superior del interruptor A neutrónica y se ve y funciona bien.
Neutrónica A interruptor - cerca de $50 en ebay
Esto es lo único que me gustaría sustituir - he estado buscando un interruptor que tiene interruptores individuales en la parte delantera para las salidas en la parte posterior se puede y no cuesta un brazo y una pierna. Sin suerte hasta ahora, alguien sabe de algo así como deje me saber. Un plus para la neutrónica A es que el cable de 15 pies largo por lo es práctico.
Los interruptores GVI si está interesado todavía deben encontrarse en EBay por unos $20 enviada. Logística de dolar vendedor tiene de $12 más gastos de envío. VCR también de él.
En una nota lateral, gasté mucho dinero tratando de todos los varios dvr tarjeta combos en ebay versus un sistema de circuito cerrado de televisión estándar y diversos sistemas de cámaras IP basado. Las cámaras de circuito cerrado de televisión estilo antiguo trabajaban mucho OMI mejor (calidad-precio). El costo de una sola IP cam puedo conseguir todo un sistema de levas y reguladores y la calidad de la imagen es tan buena en la mayoría de los casos y porque es mayor la velocidad de fotogramas, obtener más de una vista en tiempo real de lo que es en la cámara. YMMV

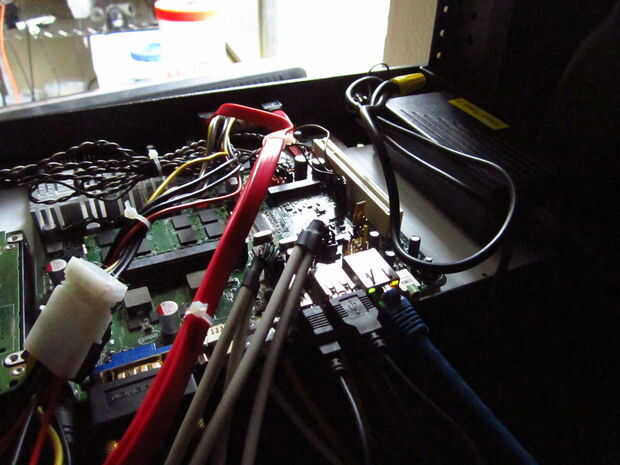

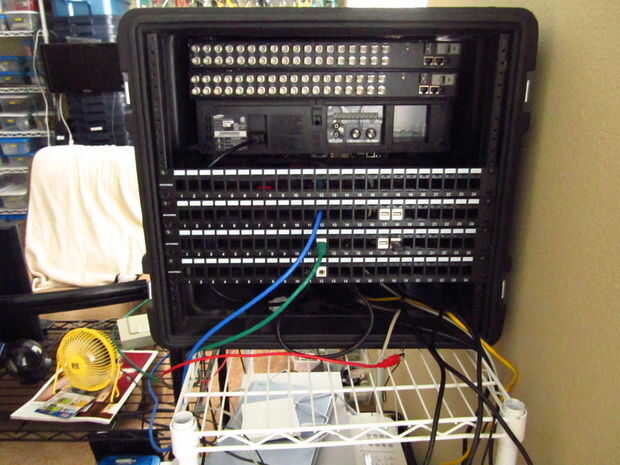

Cables - necesitaba un montón de cables, varios cortos a los paneles de piedra angular en la parte posterior - MONOPRICE.com - nadie es mejor o más barato. Montón de conectores/adaptadores especiales también. La conexión serie de mux va - USB a serial para adaptador por cable personalizado de 9 pin a 25 pin personalizado adaptador soldar placa perforada con bornes de resorte Pololu.com. Es un montón de pequeños pedazos.
Se doble mi recomendación de los terminales de resorte de Pololu.com BTW - con stripboards y una buena arma de la soldadura (Hakko es tops) y estación (Hakko FX-888 es el mejor!) de la soldadura y desoldar Hakko 808. - (dos veces tanto como el 888 pero vale la pena cada centavo - paga sí mismo en piezas recuperadas.
Y por último pero no menos importante la pistola de pegamento caliente - amazing stuff. Las placas base eran originalmente adjuntadas pero consigue casquillos de plástico pequeña de Lowes de Jerry hardware y tornillos estándar. Yo avellanado el plástico bujes para que el tornillo no se pegue hacia fuera, luego montados en las esquinas de la placa base. Entonces usé puntos de velcro de adheive (ebay) para sostener esto en el letrero de plástico utilizado para el revestimiento de los estantes del estante. Esto no funciona tan bien. Mi idea original era que esto sería fácil de tomar cosas y para el mantenimiento. En realidad, el adhesivo pegado a veces y a veces no y siempre cuando no querías. Y en el primer movimiento de la caja, algunos vinieron cosas suelta y golpeado alrededor, probablemente porque la caja no fue tratada muy bien, volteado boca abajo un par de veces. En cambio, una solución mejor fue sólo hacer lo mismo con los bujes y tornillos y pegamento caliente entonces cada buje para el letrero de plástico (Lowes - utilizado para hacer inmobiliaria escriba signos - cortado a la medida con el cuchillo de linóleo). Este gran trabajo, pero tuvo que ser rápido cuando se puso el pegamento en y había volteado el MB en su lugar. Signbaord plástico también es grande, la Junta se eleva a la altura correcta, pero no a alta para ir encima de 1U en el caso de rack. Además aísla de todo, desde el estante del estante del metal.
Estante repisas - éstos eran sorprendentemente PICKY para conseguir que se adapte correctamente. Los únicos que encontré que funcionaron bien eran los búsqueda rack estantes - firefold.com tiene como hacen otros. Nota: para conseguir los botones de ajuste, tuve que utilizar una sierra para cortar y doblar el área alrededor de la parte delantera de la plataforma. Deseo de una mejor manera de hacer esto - pero funcionaba ok y yo no iba a renunciar a la idea de contar con grandes botones de colores (barato).
En la parte delantera de la rackshelves de los paneles, utilicé monoprice.com - cree estos paneles en blanco son como $3 cada en Cant. Necesita perforar agujeros para los botones y LEDs por supuesto, pero no es tan difícil hacerlo. Y si cometes un error (hice varias) me llevó los tornillos rack negro y ponerlas en los agujeros de error y parece que pertenecen allí (¿puede detectar el boo-boos? :)
Estoy contento con el rendimiento del sistema - altho otros puede que no. Lo uso para trabajo, cosas de internet general e interfaces con microcontroladores. Uso de la energía fue una consideración privilegiada como algún día se trata de un sistema de tipo de alt-energía. Fiabilidad y redundancia (no igual complejidad) también fue importante. Ser capaz de fijar o modificar también fue clave (que deja fuera cualquier tipo de ordenador portátil). Otro Machupicchu: software de arranque de terabyteunlimited.com - puedo copia de seguridad y restaurar todo un disco de 10 a 15 minutos y transferir a otro equipo. Hacerlo periódicamente para combatir el virus etc.. OS es un sabor de windows xp (winflp) y botas en tal vez 15 a 20 segundos y tarda quizás un concierto o dos de espacio.
de todos modos, está sobre él. Encantados de responder cualquier duda, se trataba más de un año de trabajo (bajo y apagado) y me gusta. Todo lo que necesita para, parece agradable y cuestan mucho menos que un equipo de gama alta solo no.
Más adelante.
