Super tamaño disquetera Musical (6 / 7 paso)

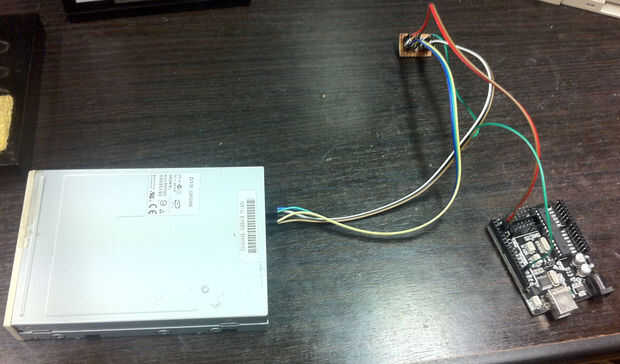

Paso 6: Lo cableado todo

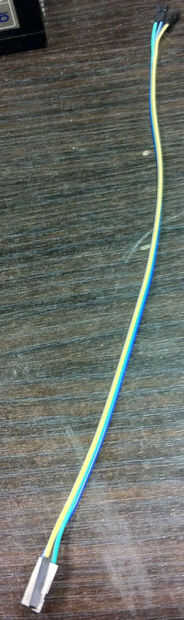

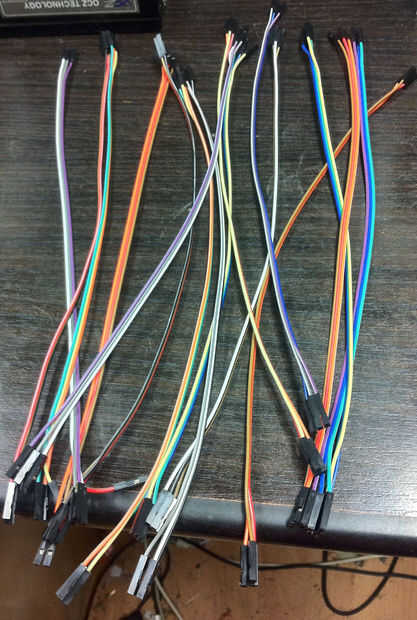

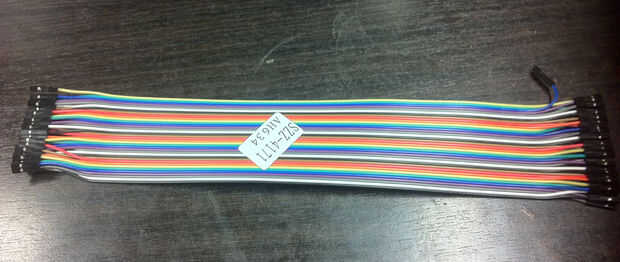

Dividir los cables puente en conjuntos de 3, usted necesitará 2 juegos por unidad para que 64 juegos de 3 en total. y 16 de 2 cables y los cables de puente solo 16.

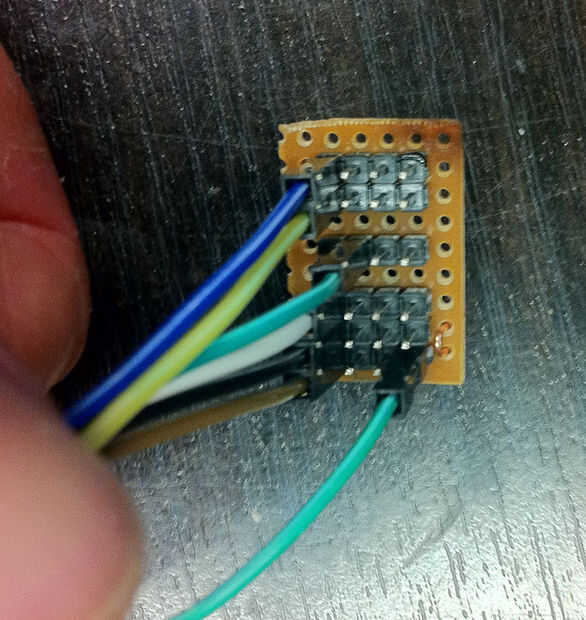

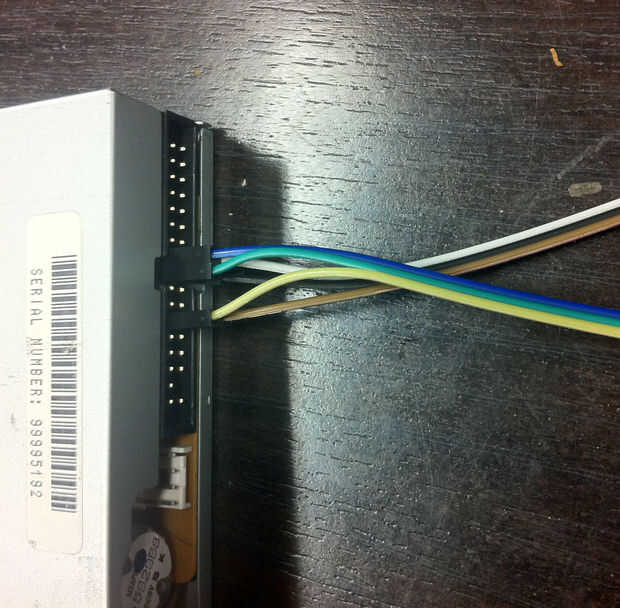

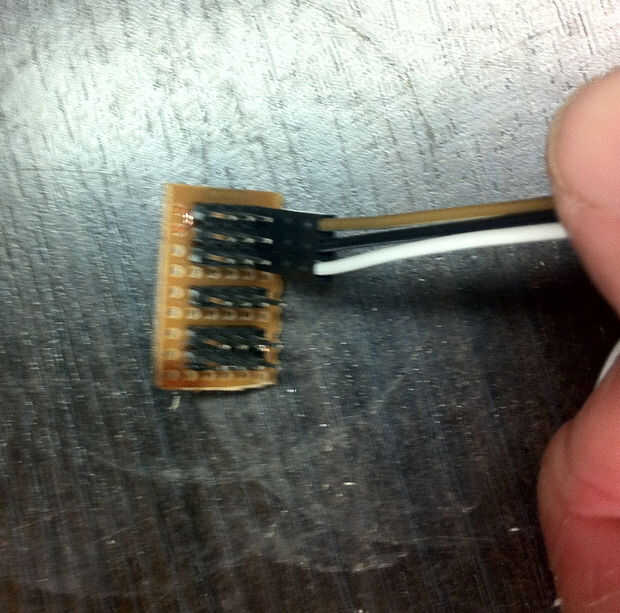

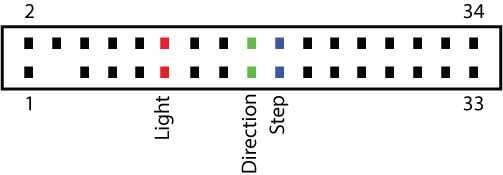

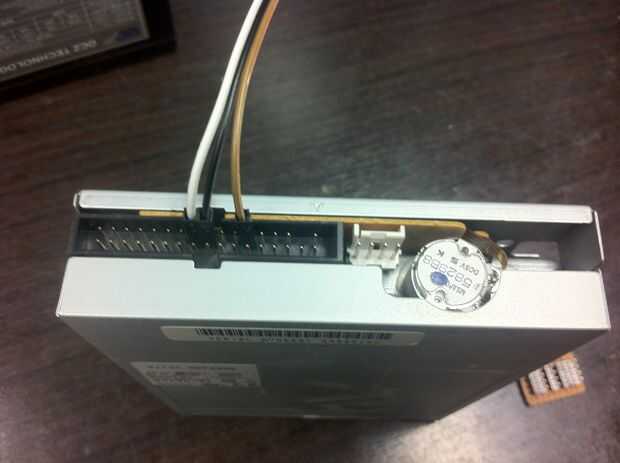

conectar un juego de 3 cables a los pines de tierra de la luz, dirección y paso y conecte el otro extremo a los pines de cabecera de planta.

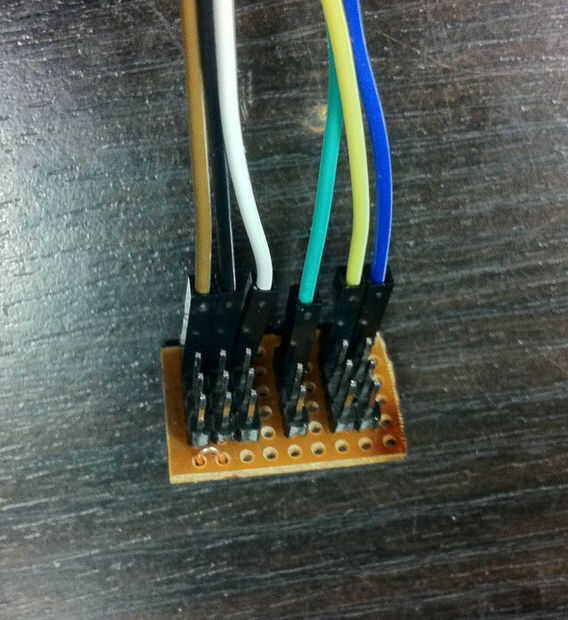

Conecte el otro juego de 3 cables a los pines directo para la dirección de la luz y el paso.

Tome el cable para la dirección y conectar al centro de pines.

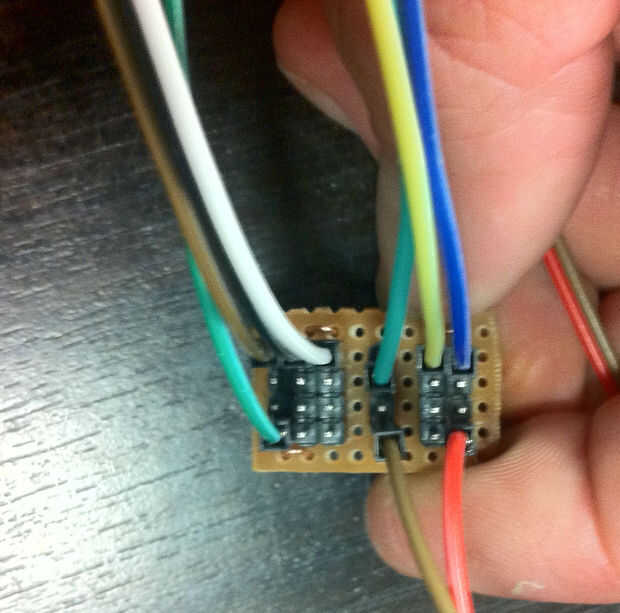

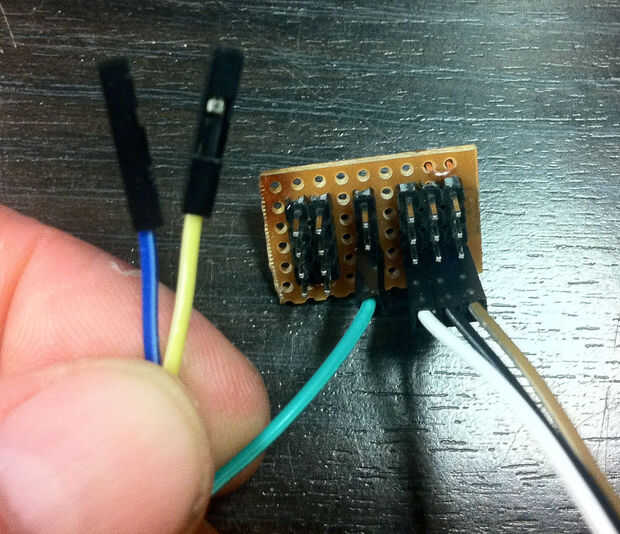

tomar los 2 cables restantes y unirlos con el último conjunto de pines que son las patillas de paso.

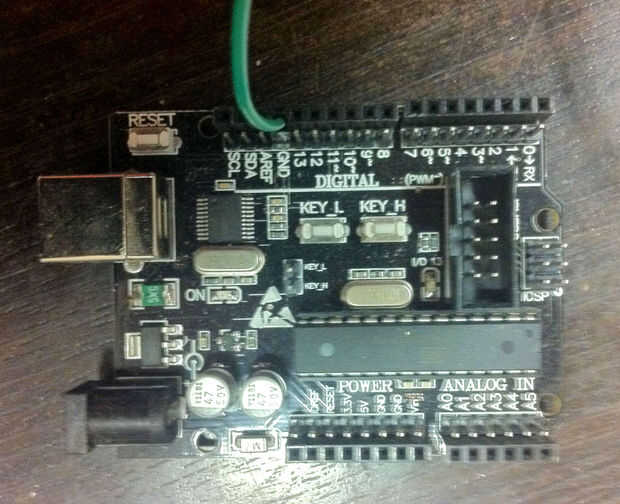

tomar un solo cable de los pernos de la tierra en el conector y conectar a la tierra en el Arduino.

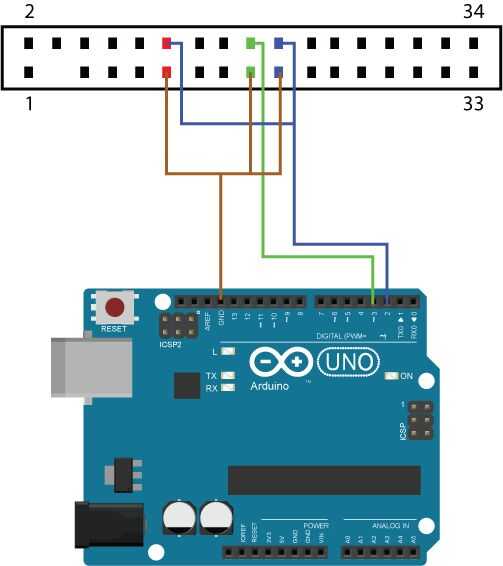

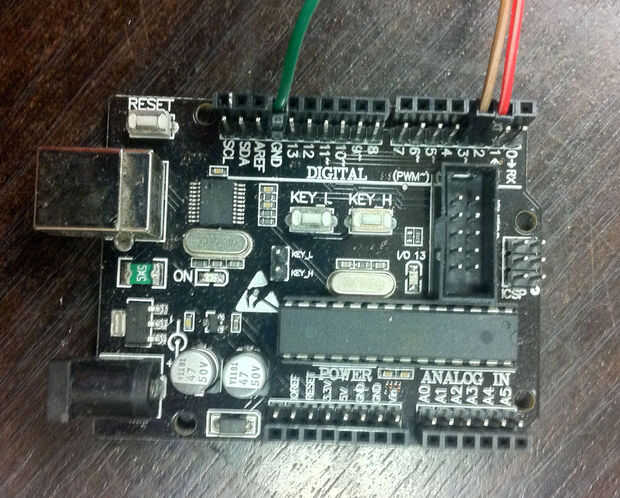

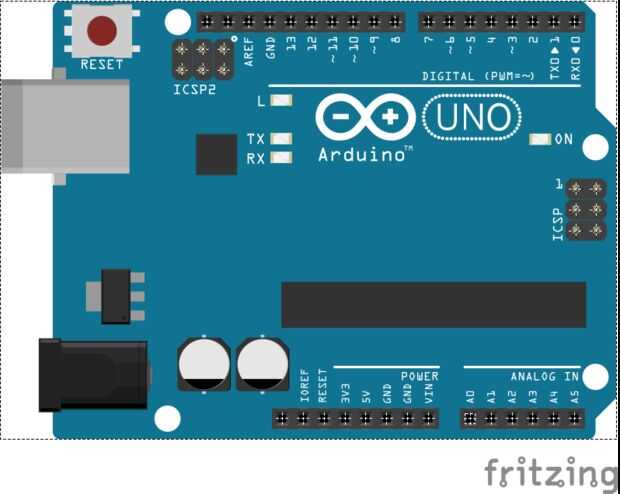

Tomar un par de cables y uno a las clavijas de paso y otro para los pernos de dirección, el otro extremo necesita conectar el paso a la clavija 2 y la dirección a la clavija 3 en la Ardunio. para los otros conectores necesitará conectar a los pines siguiente a lo largo. Los últimos 2 conectores tendrá que ir en los pines analógicos.

en cada conector necesita ejecutar un alambre de los pernos de la tierra al siguiente conector, conector 1 está conectado a la tierra en el Arduino, y 2 del conector esté conectado al conector 1 y así sucesivamente.
