Paso 4: Configuración de la unidad transmisora

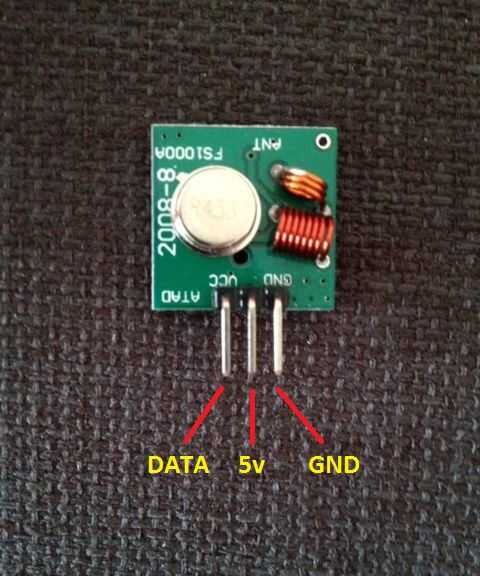

Una vez que han recogido sus códigos y datos de sincronización, puede desconectar la unidad del receptor como ya no se necesita. Usted puede entonces atar con alambre el transmisor directamente a los correspondientes pines GPIO de Pi como se muestra en la imagen de arriba. He encontrado que se etiquetan los pines en las unidades de transmisor, que facilita el proceso.
En este caso, debe aceptar la unidad usando 5v fuente del Pi como el pin de datos no enviará señales a Pi, solo recibirlos. También, una fuente de alimentación 5v proporcionará más alcance que el uso de la fuente de 3v3. Una vez más, puede conectar el pin de datos con cualquier conector apropiado en el Pi. He utilizado el pin 23 (el mismo que para el receptor).
Otra cosa que recomiendo hacer es la adición de una antena en el agujero pequeño en la parte superior derecha del emisor. Usé un pedazo largo de 17cm de alambre. Algunas fuentes recomiendan un alambre en espiral de longitud similar. No estoy seguro de que es mejor, pero el alambre recto proporciona bastante gama para mí hacer las tomas encendido desde cualquier lugar en mi pequeño apartamento. Es mejor soldar la antena, pero sólo algunos del plástico había extraído el cable y envuelto el cobre por el agujero.
Una vez que el transmisor es cableado, es toda la configuración de hardware hecha! Lo único que queda para hacer ahora es configurar tus tomas alrededor de la casa y mira el programa del transmisor.
