Paso 3: Elegir el inversor
Hay dos tipos principales de inversor:
Onda de seno verdadera: El inversor es uno de los componentes más cruciales de una UPS. Su función es convertir 12V voltaje de C.C. a la CA 240V conveniente para el uso con los electrodomésticos (voltajes de inversor varían de país a país pero el principio es el mismo).

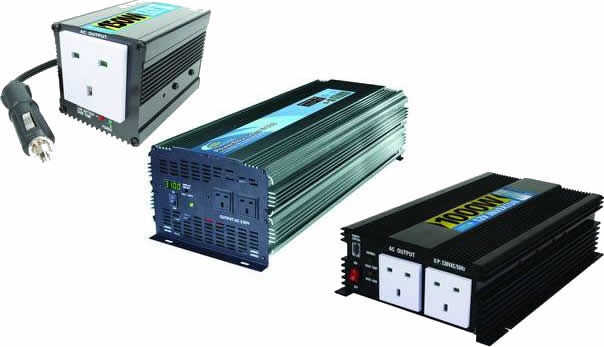

Onda de seno modificada: se genera una salida de onda cuadrada estilo. Todavía funciona bien para la mayoría de los aparatos, pero a menudo producen un sonido de zumbido, más calor y son menos eficientes. La buena noticia es que son bastante baratos y fácilmente disponibles (nuestra era £25 segunda mano, pero se pueden comprar en tiendas como Halfords, B & Q y Maplin)

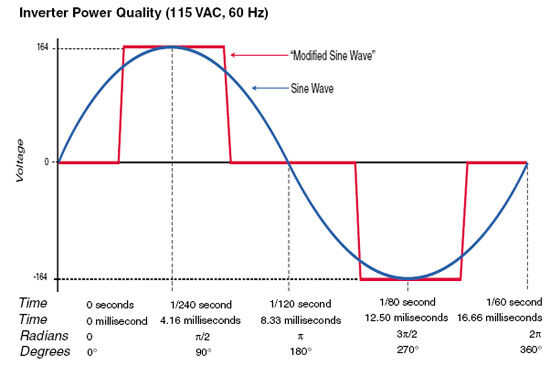

Echa un vistazo a la imagen de adjuntas para una mejor idea de la diferencia en la forma de onda de salida (no desde el Reino Unido como la salida es de 115V
)

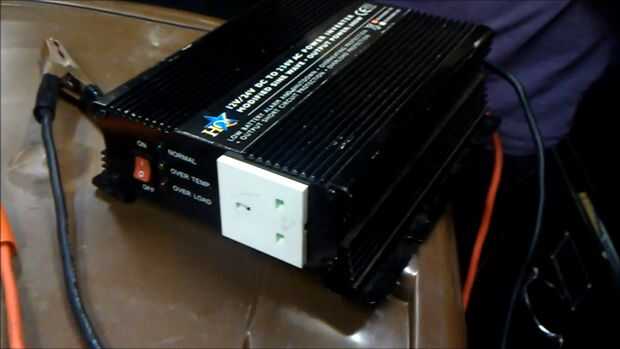

Nuestro inversor es un inversor de onda sinusoidal modificada 600W, viene con características básicas como en v, sobre la protección del corte actual y la temperatura alta. Esto evita que el inversor causando daño si se sobrecarga. También tiene un ventilador que se activa cuando el inversor bajo carga para mantenerlo fresco. Los cocodrilos son muy útiles como encajan bien en el bloque de tierra, sin embargo, estos podrían han sido cortados y el cable desnudo se atornilla en el bloque de tierra.
La salida de su inversor de potencia debe ser alrededor del 120% de la potencia nominal de los dispositivos que se ejecutan (computadora 200w + ~ 30w para disco duro, router wifi y cámaras). Nos fuimos de 600w para un poco de futuro.
Es importante considerar la corriente que pondrá el inversor en las pilas, aquí viene algunas matemáticas.
Los inversores modernos tienen un grado de eficacia del 70% hasta 90%, no vamos a tener en cuenta en nuestra ecuación de momento.
Potencia (vatios) = voltaje (voltios) X corriente (amperios)
Por lo tanto...
Consumo de corriente = vatios / voltios
Pone a nuestro banco de baterías a 12 voltios, y es de nuestro inversor 600w
Consumo de corriente = 600w / 12v
Consumo de corriente = 50 amperios!!!!!!
Eso es un montón de corriente, pero recuerde que esa cifra es sólo si el inversor es a plena carga, y la corriente se distribuye uniformemente a través de todas las baterías en el Banco. Significado sólo 6,25 amperios es absorbido de cada batería en nuestro banco de 8 manera (50/8).
Funciona a 1,2 horas (~ 50 minutos teniendo en cuenta de la ineficiencia y las pérdidas) debajo de a carga plena (600w) de nuestra batería de 7Ah (calculado aquí)
Para aumentar esta cifra mantener la misma potencia de salida máxima, tenemos que añadir más baterías, que es bastante fácil.
