Super sencillo y Super barato bricolaje UPS/CCTV sistema de baterías recicladas! (2 / 10 paso)

Paso 2: Alambre baterías

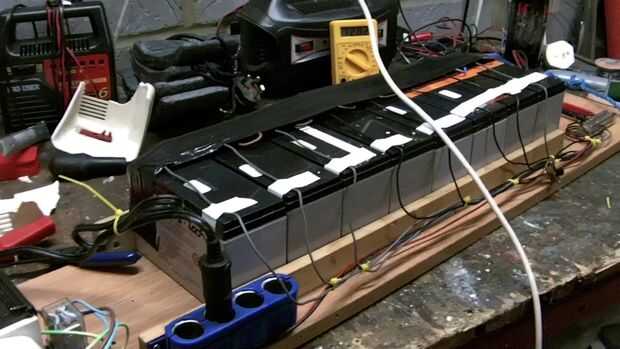

Puede utilizar baterías tantos o tan pocos como desee. Decidimos utilizar 8 que nos da alrededor de 1.5 a 2 horas de respaldo de energía para todo el sistema. Debería probar todas sus baterías para comprobar que no defectuosos antes de ser utilizados en el sistema, prueba con un voltímetro en primer lugar, debe medir entre 12 y 13,5 o más voltios. Deben a prueba bajo carga, usar una bombilla de 12v para esto. Si no, podría ser simplemente que necesitan una recarga. Te recomiendo que uses un cargador de Gel pero debe hacer cualquier cargador de batería de 12v.

Si se utiliza un inversor de 12v las baterías deben ser cableadas en paralelo, esto mantener la tensión de la misma sino que aumentar la corriente de salida y la vida del Banco de baterías.
Un conector plano debe ser engarzado en el extremo de cada cable para conectar a una batería, esto permite que la batería a ser intercambiados hacia fuera si llega a ser defectuoso (o ventilaciones porque conseguiste lo corta).

Ahora es probablemente un buen momento para mencionar que se trabajará con una corriente muy alta que no es peligrosa se trata correctamente. 12V no es suficiente para romper la resistencia interna de su cuerpo así que usted no ser electrocutado por la fuente. Sin embargo si usted corta/gota/uso indebido las pilas que bien podría ser grabado, cegado, o envenenados por la liberación de gases tóxicos. Tomar las medidas de seguridad adecuadas, no respirar los humos ventilación batería: P. no quiero ser responsable de cualquier cosa irresponsable!

Adjunto el diagrama de cableado para la UPS todo pero sugiero fuertemente que ver el video de nuestro sistema aquí (junto con todos los otros videos en nuestro canal)
