Super sencillo potenciómetro interruptor hack (5 / 5 paso)

Paso 5:

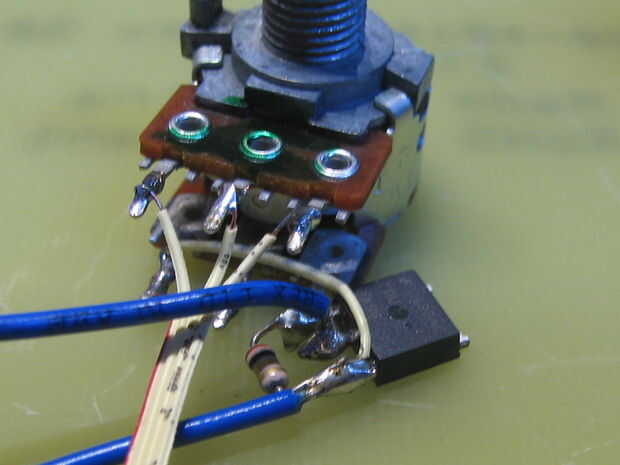

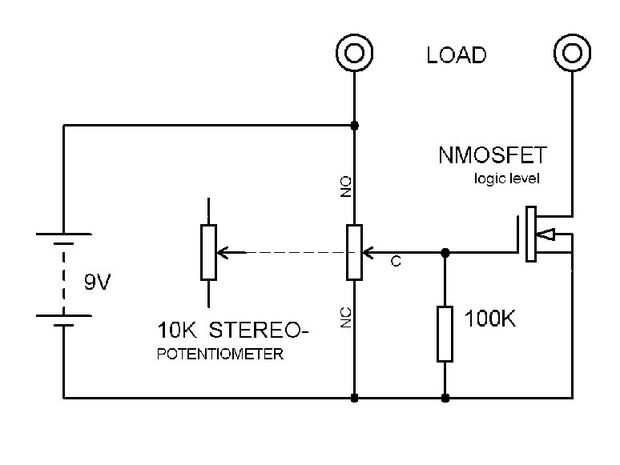

El circuito depende de la aplicación. La resistencia de telecine debe ser alrededor de diez veces mayor que la resistencia del potenciómetro. Para dispositivos de corriente baja se puede sustituir el mosfet con un transistor bipolar (necesita un resistor de base entonces.) También puede utilizar el interruptor con una entrada del microcontrolador, pero puede haber ruido ya que este no es un interruptor de altísima calidad. El hack funciona con potenciómetros lineales y logarítmicos. Potenciómetro de registro sería ideal para un circuito dimmer de luz PWM, tal vez con un 555 IC.
