Super potente batería con conductos del ventilador (3 / 8 paso)

Paso 3: Construcción de conductos y montaje del Motor

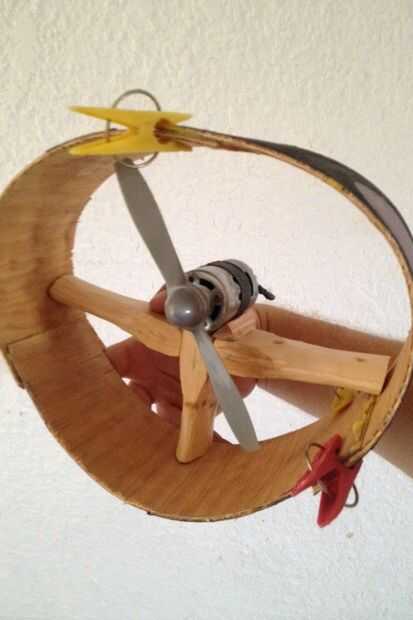

Primero hice un T por pegar 2x1s. Medí las piezas para que la hélice tenía aproximadamente media pulgada de espacio libre al final de cada extremo del T.

Después de pegar pedazos tallar los bordes para hacerlos más aerodinámicos.

Pegué dos triángulo de madera vieja del motor.

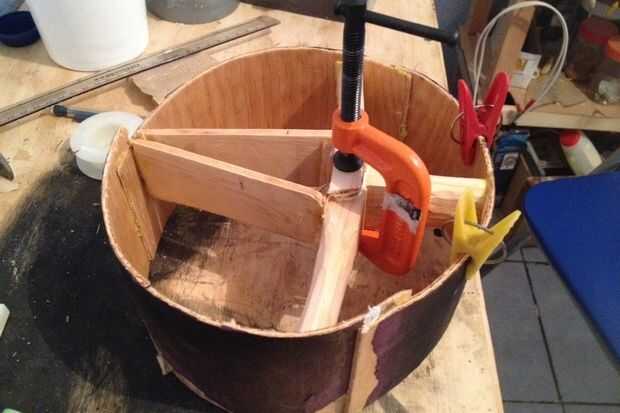

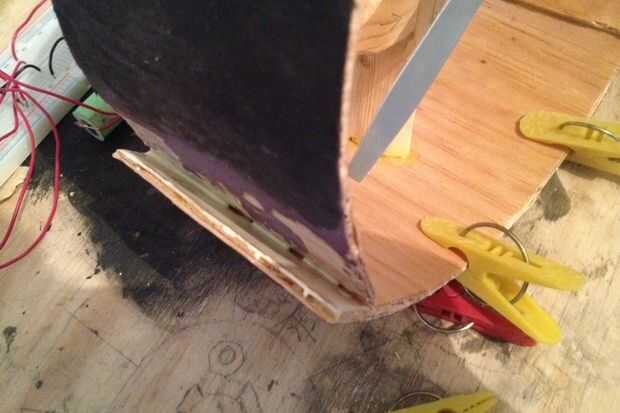

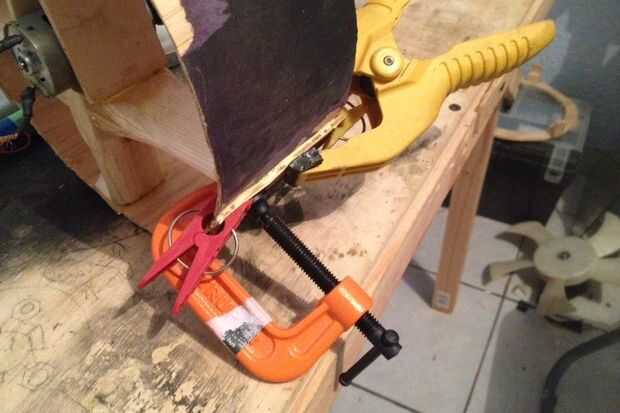

Había empapado un pedazo de madera contrachapada de 1/8" en agua lo había doblado y deje que se seque. Lo cortar 3 tiras de 3.5" con el grano de madera perpendicular a la tira que fácil de doblar. Usé la T como un guía y había pegado las 3 piezas juntas de solape y dejando una articulación libre. Pegué los 3 extremos de T al conducto de la madera contrachapada. Es importante montar el motor y gire la hélice para asegurarse de que la separación es suficiente todo el camino alrededor.

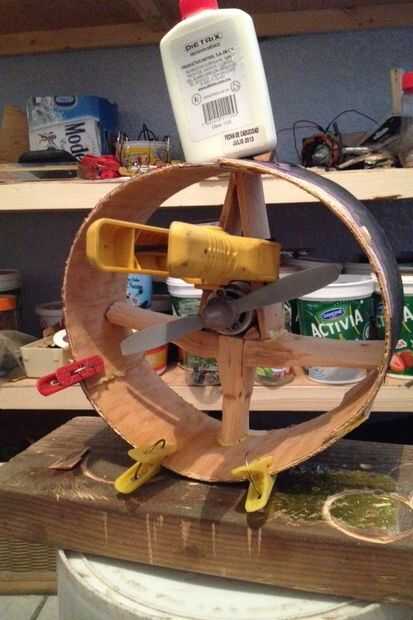

Luego corté dos piezas 1/4" madera contrachapada sobre 4.5 por 1,5 para formar el soporte del conducto superior. Usé dos piezas para circundar y mantenga el motor. Pegué estos soportes para el conducto y el T.

Pegué un trozo de madera en la T para detener el motor de deslizamiento hacia atrás. El motor empuja el aire remite para que el motor se empuja entonces hacia atrás.

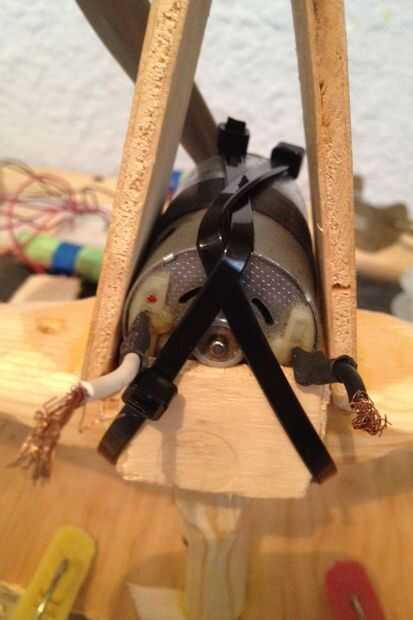

También usé 2 abrazaderas de plástico para sostener el motor hacia abajo.
