Paso 3: Diseñar su propio componente de fibra de carbono 3D

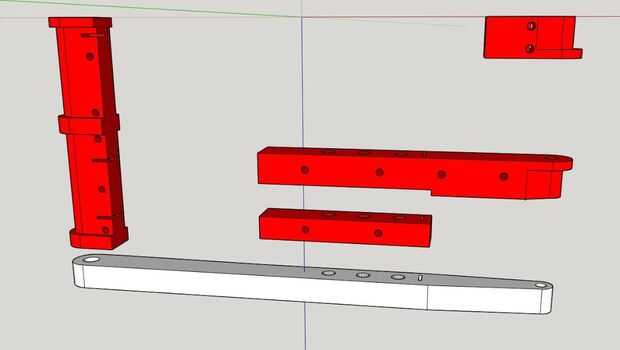

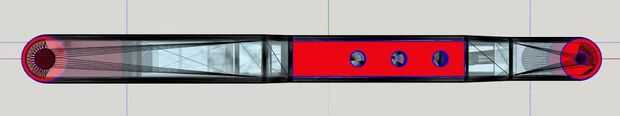

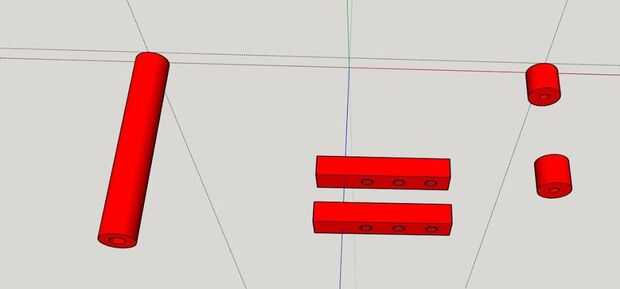

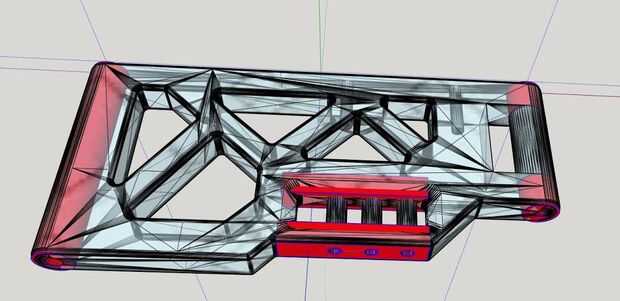

En este paso vamos a intentar rehacer OpenRC wishbone trasero en fibra de carbono estilo de componentes 3D. A este paso los cuadros son exactamente paso a paso guía. Primero tenemos que identificar los puntos de montaje por nuestra parte, en este caso su uno lado que se unirá al cuerpo de coche, dos puntas de eje C y tres agujeros para poner descargas. I poner parte entera como un grupo en google sketch up y utilizar textura transparente. Luego que recrear este montaje puntos por objetos recién creados, estos objetos son de textura como rojo. Entonces tenemos que ampliar los puntos de montaje y ranuras para remolque de fibra de carbono. Son grande para 1, 4mm, 1 varilla de carbono de 2mm para pegar y 3x1mm para perfiles de carbono de 3x1mm. Entonces tenemos que la estructura de fijación. El blanco con textura parte fue hecha para ayudar a fijar todos los componentes, su básicamente la plataforma, como proyección al eje x de todos los componentes conectados entre sí.
En esta etapa puede utilizar su impresora 3D para imprimir estas partes, hice de fijación 2 x para poder fijarlo a ambos lados de la estructura.

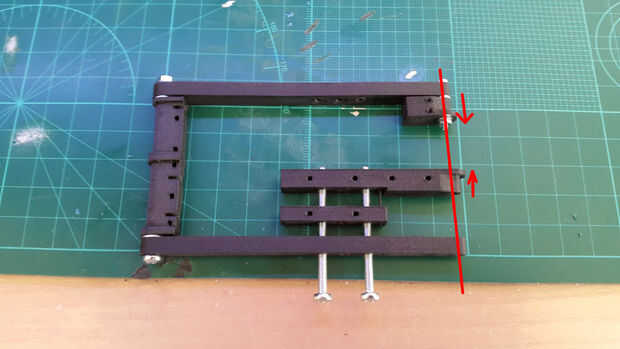

Los pernos fueron utilizados para fijar todos los componentes en su lugar. Por favor tenga en cuenta que todos los componentes deben fijarse fuertemente entre sí, aplicando el remolque del carbón tire de ellas juntos. Cometí error como puede verse en la última foto. Tenía que poner algo entre durante el proceso para evitar que los titulares C-hub para tirar juntos. Será mucho mejor tener tornillo allí como línea roja está demostrando con las tuercas desde el principio.
Desde este punto el procedimiento es idéntico como en la segunda página de este tutorial que hicimos para brazos quad copter.
Modelo 3D hecho en este paso se puede descargar desde mi página de thingiverse.
