Super escalofriante mal LED ojos de Doom usando atTiny85 y Arduino IDE (6 / 10 paso)

Paso 6: Soldar los LEDs a los cables de control

decidi conectar mi LED en serie.  Mi LED es super luminoso 2 voltios.  LEDCALC dijo que necesitaba una resistencia de 20 ohmios (que no utilizo).

Recorta las piernas de mi LED más cortas para que no se rompe. (Asegúrese de que cuando se hacen las pata larga estancias superiores o alguna manera para indicar la polaridad de la figura.  (No use un marcador!  hace un gran problema con el empalme de la soldadura).

Recuerde poner su encogimiento del calor en los cables antes de soldar.

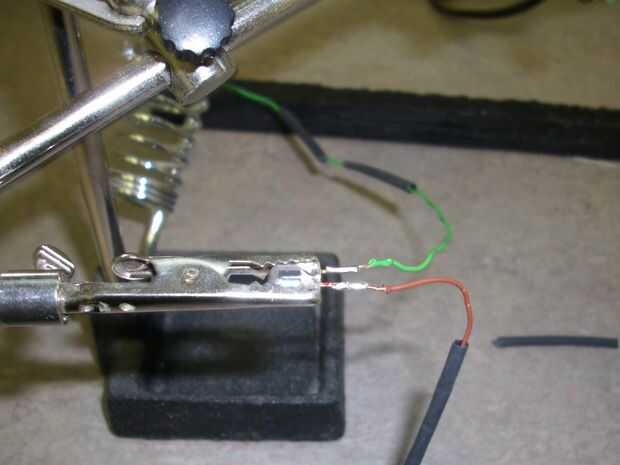

Las conexiones de la soldadura.

Cada par de ojos para asegurarse de que están trabajando, si no Verifique la polaridad de cada LED y si es necesario la reanudación de la prueba.

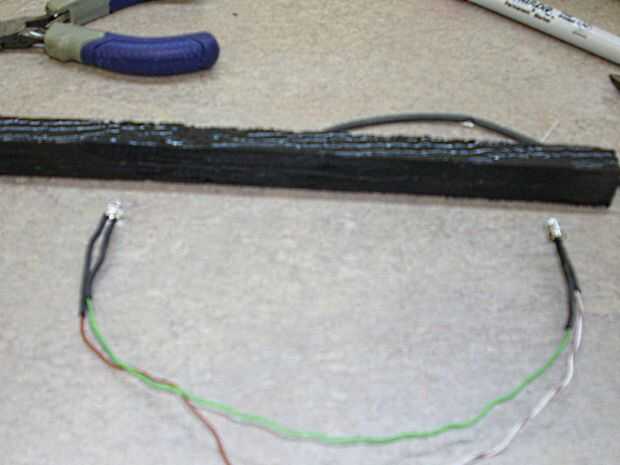

Deslice el encogimiento del calor sobre la conexión y el calor con un mechero.  hacer esto con los 5 sets de cables.

Tomar algún grano 220 o papel de lija de grano 500 y el LED de la arena para que difunde la luz.

*** Alternan Idea construir ***

Podría utilizar verde o azul brillante estupendo LED y conectar en paralelo (ya que en serie se requre más tensión que la máxima tensión permitida en el atTiny85 que es 5.8v) y calcular la resistencia necesitada.  No estoy seguro de cuanta corriente la atTiny85 puede manejar en términos de cuantos LED podría correr en cada pin pero ojala alguien pueda ilustrarnos.

*** Actualización *** de lo que he aprendido, la atTiny85 puede manejar 40 mA por pin pero un máximo de 200 mA para el chip entero
