Super energía JOULE THIEF (3 / 5 paso)

Paso 3: Diagrama del circuito

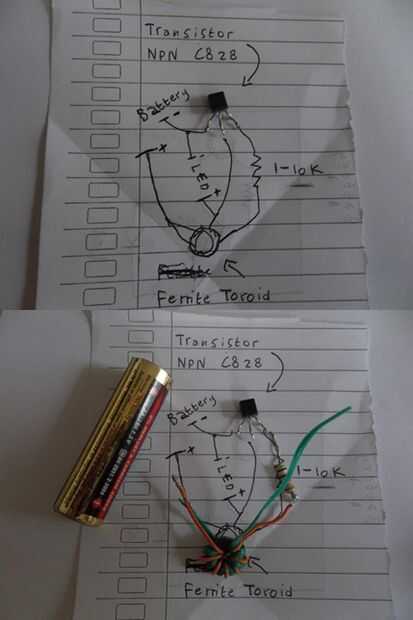

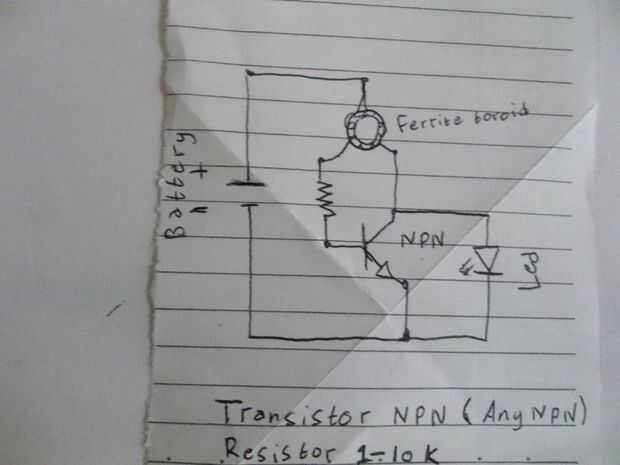

Hice el diagrama 2. Diagrama 1 (imagen 1) se utilice 2n2222 NPN Transistor. No soy tiene Transistor 2n2222, así que hice el diagrama 2 (imagen 2) con transistor NPN C828.

Cambiar el led con la pinza, así que puedo utilizar cualquier color de LED y convertir en algo con esto.

Después de ver el diagrama del circuito, todas las piezas de la soldadura.
