15 minutos Joule Thief

Se trata de una introducción en la operación de un Joule Thief y una breve mirada a su historia. En noviembre de 1999 fue publicado un circuito simple por Z. Kaparnik de un convertidor de voltaje de solo-transistor de transformador-retroalimentación en todos los días electrónica práctica revista. El circuito Joule Thief se basa en el oscilador de bloqueo que precede a la segunda guerra mundial.

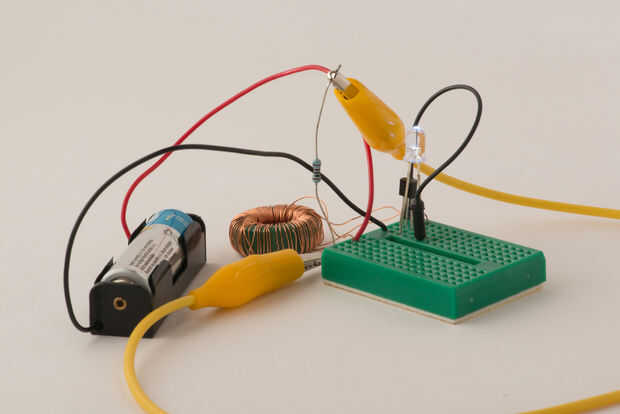

El circuito empieza cuando el transistor está apagado. Corriente fluye a través del lado izquierdo del transformador y la resistencia de 1 k, en la base del transistor. El transistor se enciende un poco y produce una corriente en el circuito de colector emisor. Esto permite para fluir en la bobina de la mano derecha del transformador y producir flujo magnético. Este flujo corta las vueltas de la bobina de la izquierda y produce una tensión que se suma a la tensión producida por la batería.

Esto aumenta la corriente en la base del transistor y los transistores se enciende más. Esto sigue y el transistor se enciende más y más hasta que no se encienda todo más difícil. En este punto el flujo magnético en la bobina de la derecha es un máximo, pero no es expansión de flujo y así el bobinado de la mano izquierda no produce ninguna tensión adicional. Reduce la corriente en la base del transistor y el transistor se apaga un poco.

Reduce la corriente por el lado derecho de la bobina y la energía magnética en el núcleo del anillo de ferrita empieza a colapsar y producir un voltaje (en ambos bobinados) de polaridad opuesta. En la izquierda de la bobina, comienza a apagar el transistor totalmente y en la derecha de la bobina, entrega esta energía al LED. Ahora aquí es la parte inteligente. Cuando la corriente es repentinamente apagada, como es el caso de este circuito, una tensión se produce en ambos devanados que tiene polaridad opuesta a la tensión original y será la mayor amplitud de la tensión original.

Este voltaje puede ser 10 o incluso 100 veces mayor que la tensión original y esto se llama la "Q" del circuito. No estamos creando algo para nada ya que la tensión será mayor pero la corriente será menor que la corriente de la batería. El voltaje producido por este circuito será más de 10v, pero un blanco que LED tiene un voltaje característico de 3.2v a 3.6v y se entregará toda la energía en el pico de 10v y el actual, que acompaña al LED para producir la iluminación. El LED empieza a absorber energía a 3.2v y por eso el voltaje a través de ella nunca consigue cualquier superior de 3.6v.
