Super caja de la cerradura de secreto con capacitiva táctil (1 / 3 paso)

Paso 1: cortar y alambre para arriba!

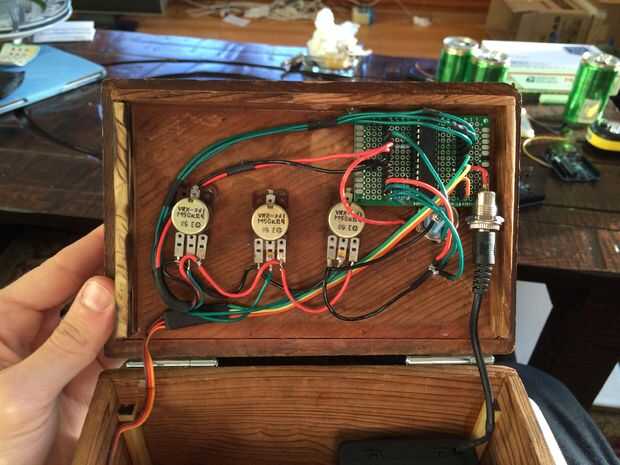

Debe medir hacia fuera donde hacer 5 agujeros para macetas, LED y botón. Asegúrese de dejar espacio para el Arduino o una independiente de la protoboard y pcb. Opté por usar un independiente ATmega 328p-PU ejecutar el reloj interno de 8MHz para minimizar el consumo de batería. En modo de suspensión, teóricamente debería dibujar sólo unos uA que es mejor que la 25mA el UNO consumía.
Si va a utilizar la placa de desarrollo arduino en lugar de una versión independiente, asegúrese de bypass al regulador de 5V usando el pin de 5V para alimentar en lugar de VIN o el conector de barril. Tratando de conservar cualquier batería tiene sentido si se está utilizando.

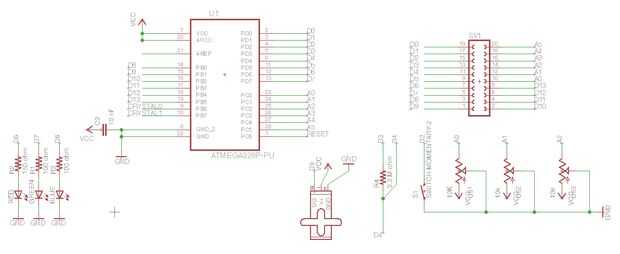

Conecte las líneas de datos, GND y 5V a los pines adecuados. Recuerde utilizar resistencias en el LED, rojo necesita 150 ohmios mientras que los azules y verdes necesitan resistencias de 100 ohm.

Recuerde que las macetas se debe conectar a los pines analógicos.

Cualquier batería que elija debe de salida un voltaje máximo de 5.5V y un mínimo de 4, 5V. (3AA conectados en serie debería funcionar). El ATmega328 funciona muy bien en cualquier lugar de 1.8 a 5.5v pero el servo requiere un poco más de jugo. La hoja de datos para un servo de 9g dice 4.8v mínimo. Puesto que es más común encontrar packs con 4 baterías que producirían 6v, puede utilizarse un diodo Shottkey baje a voltaje a 5.6v. No creo que un extra .1v dañará el ATmega.

EDITAR:
3 x 1,5 v AA alcalino conectado en serie = 4, 5V
Que utiliza baterías de litio 4 x 1.2v para 4.8v
