Paso 6: Preparar e instalar el circuito de Control

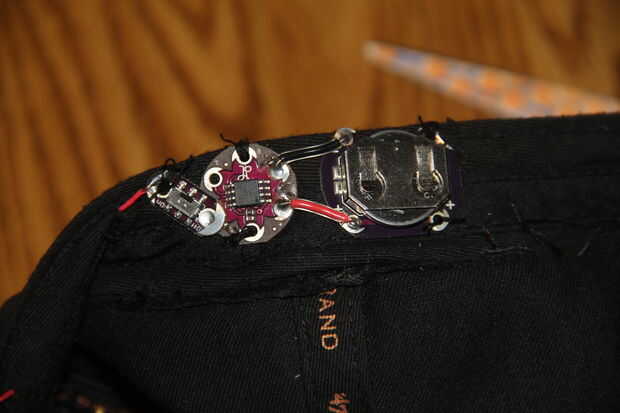

Como se muestra que la idea es hacer que la electrónica y batería detrás de la costura de la banda de la cabeza. El sostenedor de batería CR2032 se suelda por cables cortos para el LilyTiny y el interruptor ON/OFF se suelda directamente en el puerto 2 en la LilyTiny.
Asegúrese de que el soporte de la batería se coloca para permitir el retiro fácil de la batería. Asegúrese de que el interruptor es fácil de alcanzar. Asegúrese de que la polaridad coincide con su positivo y negativo los plomos de los LED. Trate de localizar la Asamblea donde no protruir el sombrero (Evite colocar el soporte de la batería en un lugar donde la banda ya es gruesa debido a las costuras internas etc.).

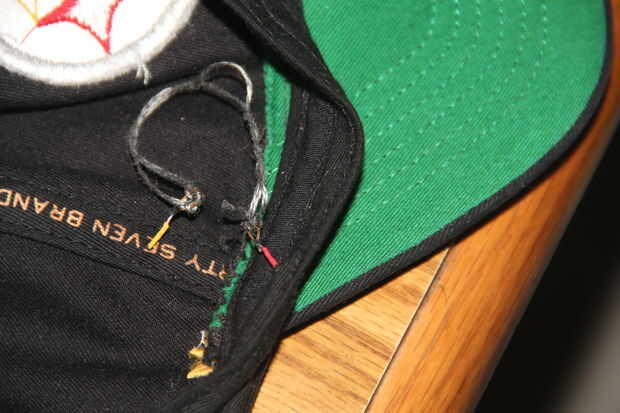

El diagrama de cableado de paso 1, ejecute sus cables positivo y negativo a la Asamblea y soldarlos en el lugar. Primero corrí los cables debajo de las costuras de la banda de la cabeza.
El otro extremo de los cables entonces colocado y soldado en preparación de hilo conductor. Como se muestra que hay dos grupos de dos bucles de cable en cada extremo de la tapa, listo para conexión con hilo conductor. Utilizando la misma técnica de costura, conecte estos lazos con de 1.5 pulgadas de hilo de repuesto para hacer una bisagra flexible. Esto permite un fácil acceso a la batería y el interruptor. Desde un lazo, hacer un nudo y vaya al siguiente bucle dejando holgura, hacer algunas vueltas y luego volver a la primera lazada, hacer algunas vueltas y y ate.
El interruptor de ON/OFF y orar por blinky luces! Si todo está bien, adelante y asegure el montaje en la banda de cabeza tapa cosiendo con hilo convencional. Ya que hemos usado componentes sewable, hay un montón de repuesto agujeros para atar la Asamblea de circuito.
