Paso 1: Diseño y esquema de conexión

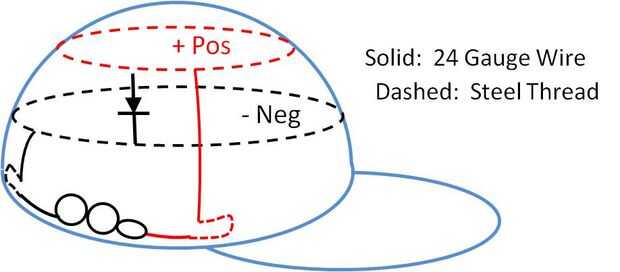

Como se muestra, es un proyecto de "híbrido" que combina componentes accesorios personales (estilo de hilo conductor) con alambre y piezas de electrónica tradicional. Hilo conductor se utiliza para los anillos concéntricos de positivos y negativos en la parte superior de la tapa. También se utiliza para crear una bisagra flexible en la banda principal, que permite la vincha para doblar hacia abajo libremente en los bancos/interruptor de apagado y cambio de batería.
Es posible utilizar hilo conductor 100%, pero esto resulta para ser algo desafiante para evitar cortos con las curvas, válvulas y conexiones en la tapa.

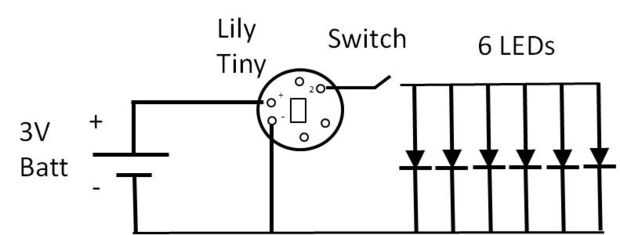

El proyecto también incluye el uso de la Junta mini SparkFun LilyTiny para proporcionar una función simple de encendido/apagado Blinky. La LilyTiny consiste en un chip de ATTiny 8 pines montaje en superficie y proporciona quizá el circuito más pequeño y más fino blinky función disponible. El LilyTiny tiene una entrada de positivo y negativo de la batería y luego salidas pre programado ON/OFF blinky señal desde su puerto n º 2. Los otros puertos (1,3,4) dan diferentes estilos de parpadeo (latidos del corazón, fade, etc.) que no se utilizan en el proyecto actual. Los usuarios avanzados pueden reprogramar el chip ATTiny para personalizar las funciones intermitentes.
Un objetivo de diseño es delgadez y pequeñez. Así que he utilizado un soporte de pila de 3 voltios CR2032 no cambió porque la versión conmutada es demasiado grande. Así he soldado el LilyPad/apagado en el puerto n º 2 de la Junta de LilyTiny (ver más adelante). También presentar abajo junta exceso de soporte de la batería un poco para reducir la altura a < 1 pulgada.
