Sugarcube MIDI Controller (8 / 38 paso)

Paso 8: Corriente resistencias de limitación

El 74HC595 manejará los LEDs en el tablero de sparkfun. Sin embargo, este chip sólo salidas 0 o 5V y se puede enviar tanto como 70mA. Esto significa que debemos utilizar resistencias de limitación actuales para no dañar el LED.

De las especificaciones de los LEDs utiliza:
máxima corriente directa: 30mA
voltaje delantero: 3.2V

Calcular la resistencia necesaria para alcanzar estas calificaciones máximo de V = IR:
resistencia = (5V-3.2V) / (0,03)
= 60 ohmios

He usado resistencias de 68 ohmios por lo que me fui no funcionando en el máximo absoluto, pero también asegurar que no pierdo demasiado brillo. (Cometí un error una agarró las resistencias de 100KOhm cuando hice este proyecto, me fijo más adelante, pero las franjas de los resistores de 100 Ohm debe ser azul, gris, negro, oro, ignorar los colores en las imágenes).

Estos son los cálculos de la muestra para los LEDs específicos utiliza, usted necesitará usted hacer cálculos propios basados en las especificaciones de su LED. Si no está seguro de qué hacer, utilizar 220 ohmios o resistencias más altas; utilizando demasiada resistencia hará que los LEDs menos brillante, pero no se dañará.

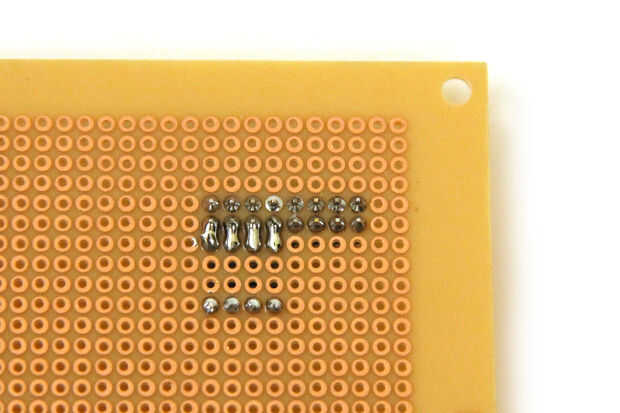

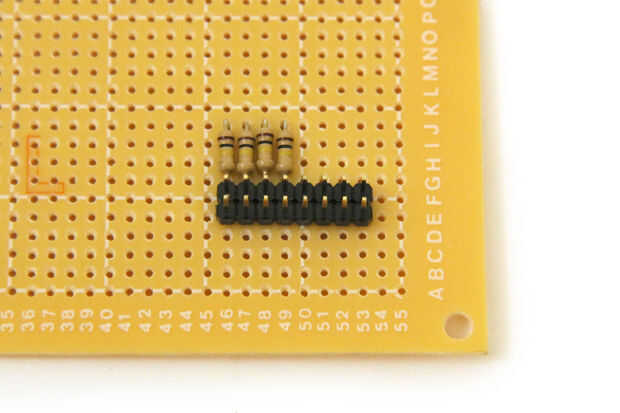

La soldadura de cuatro resistores en la protoboard como se muestra en las imágenes. Conecte los cables de las resistencias a sus broches de cabecera junto con soldadura (Figura 2).
