Paso 3: electrónica

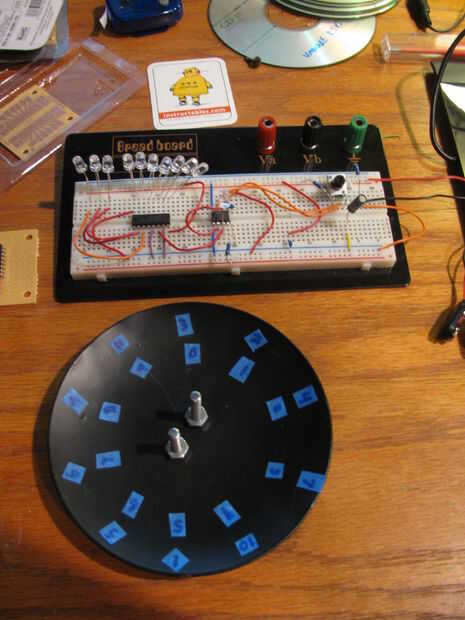

Una vez que las partes, construí el circuito en un protoboard para asegurarse que entendía cómo funcionaba y para probarlo. El mayor problema que tuve fue que el tablero tenía algunas conexiones en mal estado que causó el circuito a trabajar a veces y otras veces escama hacia fuera. Para un principiante, esto hizo muy difícil de solucionar. Trent (que hace cosas para ganarse la vida) me ayudó tremendamente.

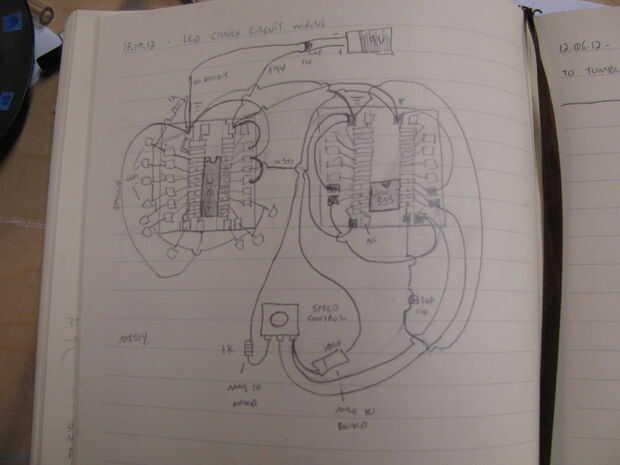

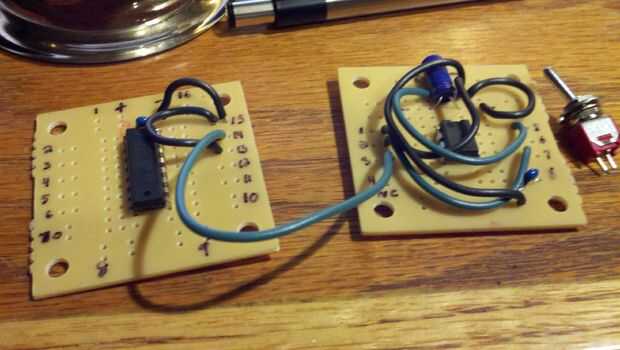

Una vez que el circuito, trabajando bien en el protoboard, empecé a transferir a los dos pequeños tableros de IC que he comprado de Radio Shack. Usé alambre trenzado pequeño para completar cada conexión. Es importante sacar en papel primero ya que es fácil perderse y cableado. Este proceso me tomó cerca de 3 días. Una vez que los dos tableros con cable, conseguí trabajo conectar los LEDs a la base.

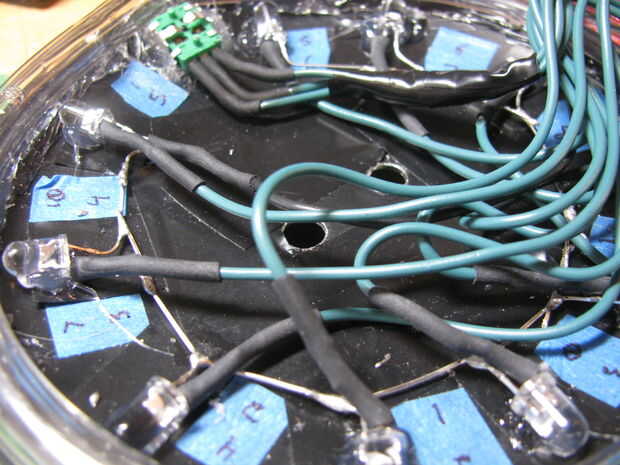

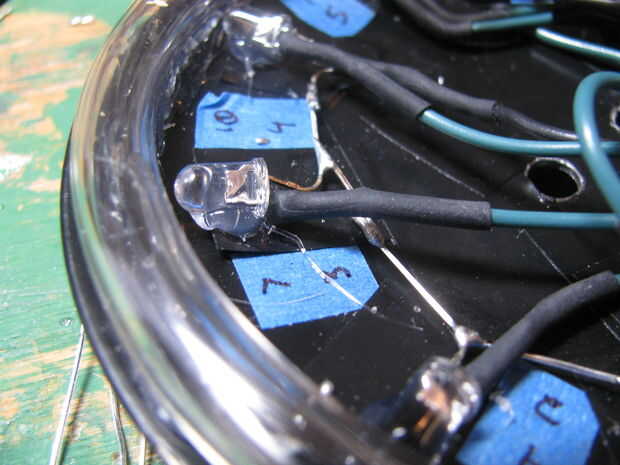

Me encolar cada LED con el adhesivo caliente y había soldado todas las patas (-) juntos. De la última etapa (-), me encontré un cable a la tarjeta de contador de década. Entonces yo soldado 4" alambre a cada uno (+) tubería para asegurarse de no corta los conductores del encogimiento del plomo y agregado. Además, añadí cinta aislante a la parte inferior de la placa de metal y partes posterioras de los tableros de IC. Entonces alambré cada LED en el pin correspondiente en el contador de década.

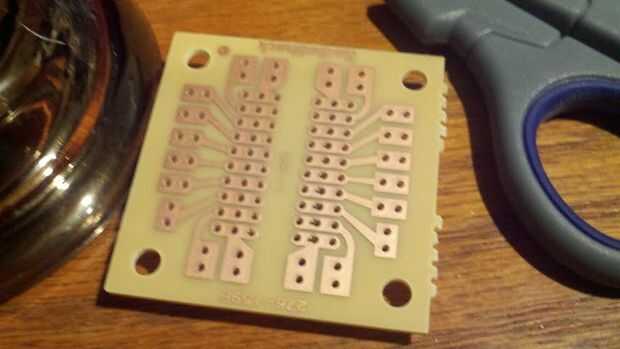

Me da vergüenza mostrar las partes posterioras de los tableros de IC--siendo un novato, he usado enteramente demasiada soldadura.

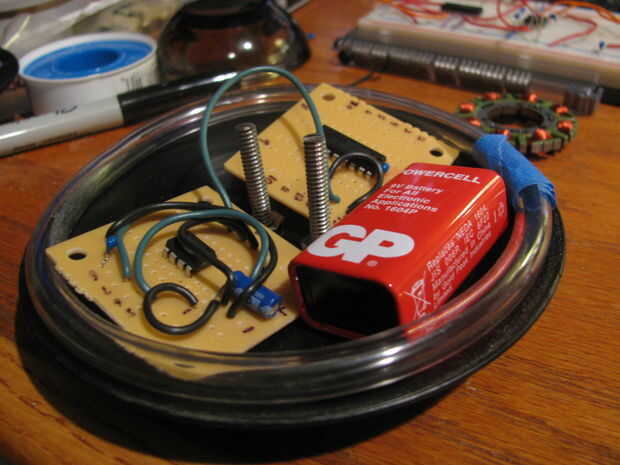

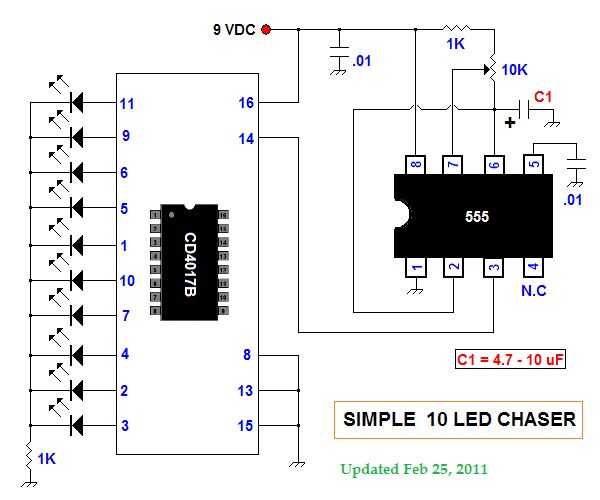

Una vez tenía todo junto, enchufado la batería, golpear el interruptor y... nada. Frustrado, volvió al esquema y comenzó a revisar mis conexiones. He encontrado dos que echaba de menos, volver a soldar y luego golpear el interruptor. ¡ Funcionó!
