Steampunk Monitor de Miss Betsy (7 / 10 paso)

Paso 7: Consola de Control 2


Desafortunadamente funcionó sólo por un tiempo :( Los interruptores en el tablero de control son realmente pequeños y lamentablemente carecen de la precisión para taladrar los agujeros exactamente donde necesitaran en ocasiones que se activó el interruptor, en otras ocasiones, sólo cuando movió alrededor o no.
Necesitaba una solución diferente.
8 alambres conducen a la tarjeta de control. Después de algún pensamiento, medir y tratar de por fin, pensé que hay:
2 puntos en común
+ stand-by LED
+ para el LED
+ interruptor on-off
+ interruptor de menú
+ monitor ajuste (+)
+ brillo (-)

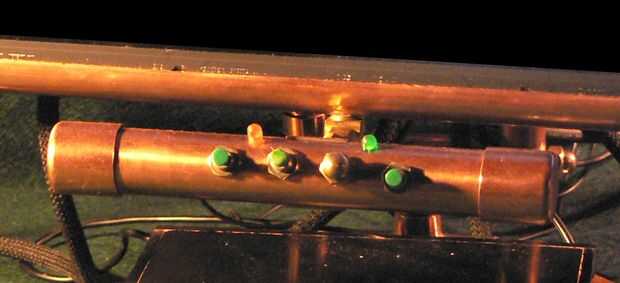

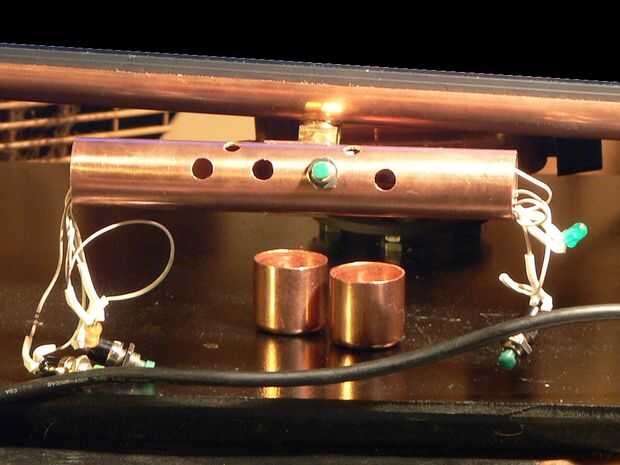

Tomé una nueva pieza de tubería de 3/4 (~ 6" largo) y perforar los 6 agujeros, 2 para el LED y 4 para los nuevos interruptores (véase los cuadros)
Sólo puedo decirles, que fue absolutamente insoportable para obtener estos, junto con los cables en el tubo.
Finalmente se ha hecho pero todo el proceso me llevó un par de semanas llenado de frustración.
