Steampunk auto-plegable alas (4 / 8 paso)

Paso 4: La placa de circulación

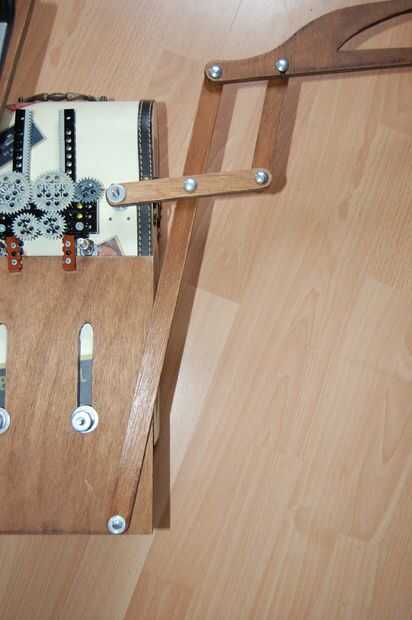

hice una placa de circulación, con dos ranuras que se mueven sobre un par de pernos de coche como base para el mecanismo de la papilla/pull que pliega y despliega las alas. En un extremo até los extremos de las varillas de empuje, en el otro extremo que sería fijarse el mecanismo de Lego.

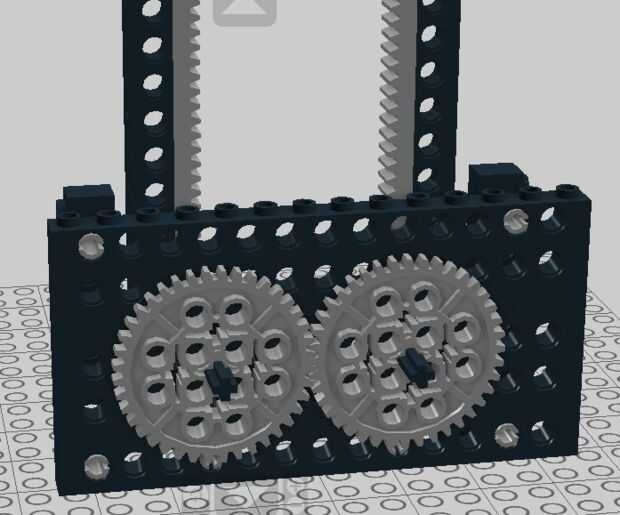

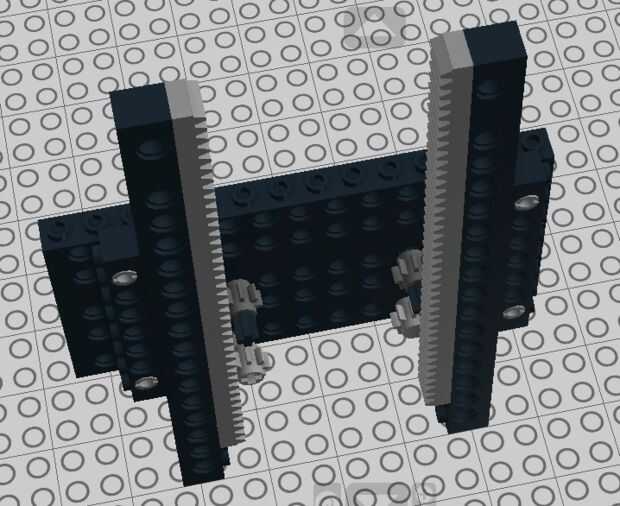

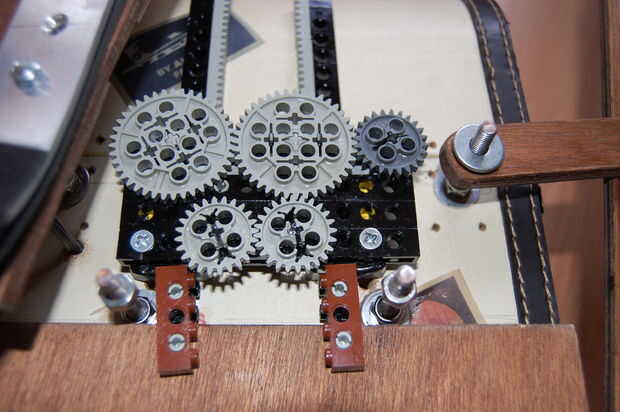

El principal mecanismo es un sistema de estante y del piñón para cambiar la rotación en un movimiento lineal, e hice doble para la estabilidad y fuerza. El resto es simplemente un sistema de engranaje de reducción, rematado por un motor de PowerFunction con un engranaje de deslizamiento (para evitar el sobrecalentamiento cuando se alcanzan los extremos del rango de movimiento del mecanismo).
