Steam punk flying Drone

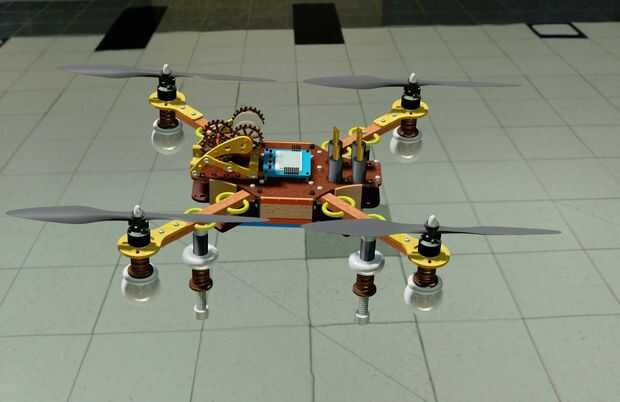

Esto es tomado de algunos planes que diseñé para un drone. Usé Autocad Inventor para el diseño de este hecho. La idea era crear un robot que podría realizarse en un ambiente de taller casero típico. No quería invertir en una impresora 3d y no quería utilizar una máquina CNC para cortar las piezas. Tuvo que ser ligero, fácil de cortar y moldear o acabado, fácil a la Asamblea y ser capaces de crear tantas partes que son necesarias para sustituciones. Esto es donde nacieron los planes de. Puedes leer más acerca de los planes y cómo comprarlos aquí. http://multicopterdesign.com/

Hice el primer prototipo de acrílico y madera. El primer diseño fue construido con motores de kv 935 y apoyos de 9 x 7. Los tornillos y tuercas vinieron de una ferretería local. Los motores, esc, tablero de control de vuelo, helices, jst conectores, batería lipo y aterrizaje todos fueron comprados en tiendas de hobby en línea. El primer diseño tenía incluso su propio tablero de distribución de energía creada diseñada y construida de balas y los cables. Peso y el desplazamiento de motor fue fundamental en el primer diseño. Los motores primeros usé eran kv 2220 y no fueron lo suficientemente potentes como para levantarla. Usé el 2220 kv motores en otro diseño que fue construido para uso en interiores. Usted puede aprender más en la web que aparece en esta descripción. Después de finalmente conseguir el primer prototipo para volar y volar estable, el siguiente paso fue para perfeccionar los planes y el diseño con un espacio más pequeño, diseño más fluido y es modular. El drone que tiene las piezas fácil de reproducir, desarmarse rápidamente para la reparación y modificaciones. Aquí es donde el próximo cambio de diseño. Todo el postal lazos sus reguladores de velocidad a los brazos o ponerlos dentro del cuerpo de los aviones no tripulados. ¿Por qué no hacer un diseño de 2 piezas? No he visto a este hecho antes y haría que los aviones no tripulados más fácil de reparar. El cuerpo superior contiene el tablero de control de vuelo, el receptor y los motores. La parte inferior contiene el tren de aterrizaje, la batería y el tablero de distribución de energía. Verlo en acción aquí en You tube.

Ver el canal si usted quiere ver más vuelos de demostración y otros diseños. El segundo prototipo estaba hecho de acrílico, madera, tenía luces añadidas a él. Otra vez en armonía con el diseño de la 2 parte. Las luces led se alimentaron de enchufe de equilibrio de la batería. Esto no tenía ningún efecto sobre la vida de la batería. Todavía pude obtener de 6 a 8 minutos de un vuelo. El segundo diseño demostró ser más estable y el volante agradable. Todo era funcionando como diseñado.

El tercer diseño.

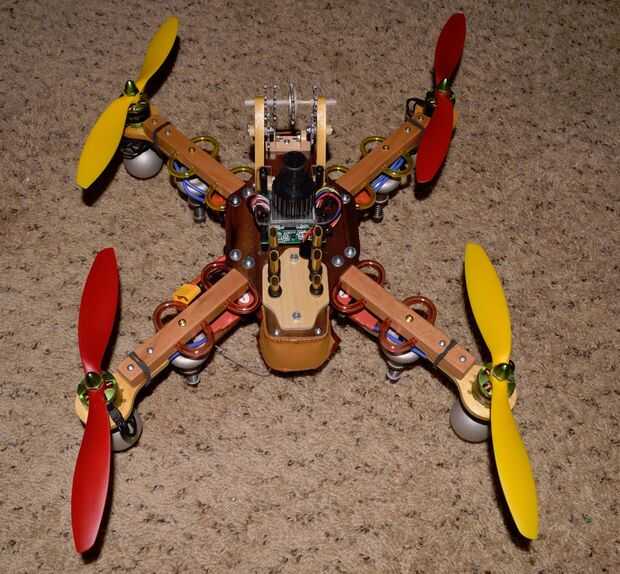

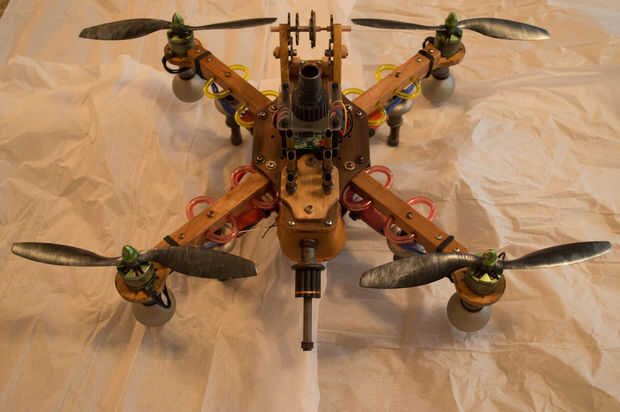

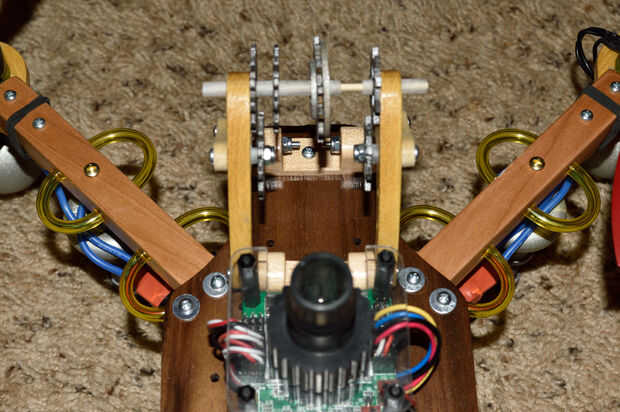

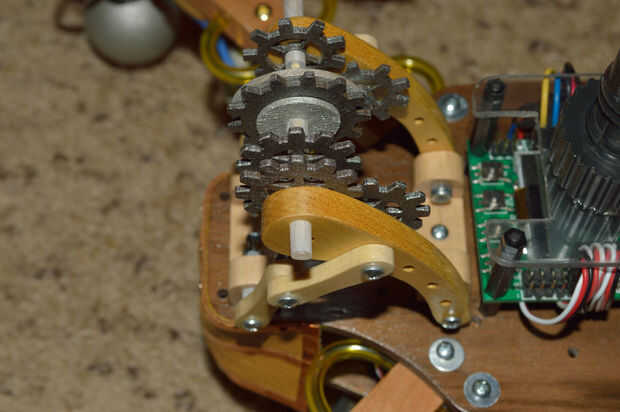

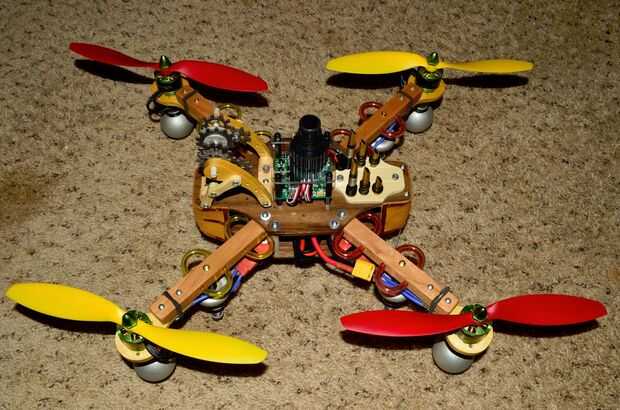

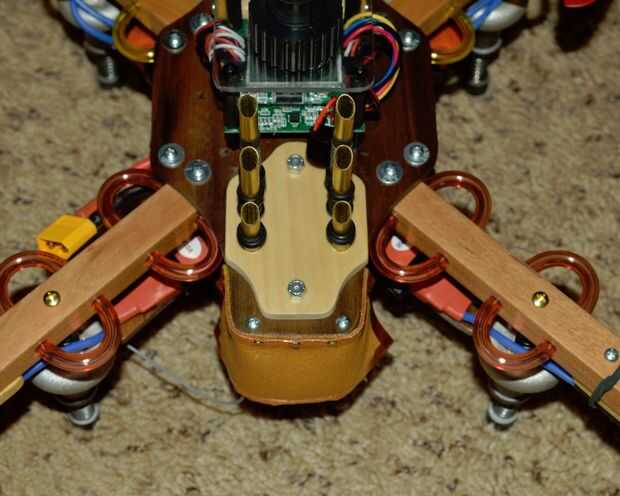

Yo corría menos acrílico comprado y se preguntó si podía hacerla de madera dura cepillada hasta 1/8". Aquí es donde el drone Punk de vapor. He usado la nuez para el cuerpo, cerezo para los brazos, y esta vez corte mis propios soportes del motor de una madera de caña. Esto mostré al grupo yo soy parte de un grupo de FB y alguien me desafió a hacer Punk de vapor. Va a Inventor comencé a diseñar las piezas para los aviones no tripulados. Tenía que ser la luz, parte del diseño modular y artística. Esto es lo que ves en este sitio Web. Yo vendiendo este drone en Ebay una vez que obtenga los apoyos negro y haya terminado de pintura y antigüedades de las partes. Si no te gusta el look punk de vapor usted todo lo puede sacar y va a ser solo un zángano de nuez agradable vuelo. Estoy a 800 a 900 gramos con la batería. Me atrevería esto podría levantar otro 900 gramos con algún sacrificio a la vida de la batería en un 3s 3000 mah de la batería. Me encanta diseñar estos zánganos. Creo que son el futuro. Puedo estar recibiendo una impresora 3D con las ventas de este zángano. Espero mantener aprendizaje, construyendo y diseñando para un muy de largo plazo. Yo todavía soy un aviador novato y hay una amplia gama de aprendizaje para mí hacerlo. Compré unas gafas FPV y será aprender más acerca de este tipo de vuelo como mis habilidades desarrollan.

Como compartir y compra algunos planes así que usted puede hacer su propio.
