Paso 1: Edificio Starling uno: solo controlador de matriz de LED con Atmega8
Como dije al principio, Starling es modular. Esto significa que si construimos una unidad (uno de Starling). Podremos las pantallas juntas para hacer una pantalla más grande de la cadena.
El Hardware:

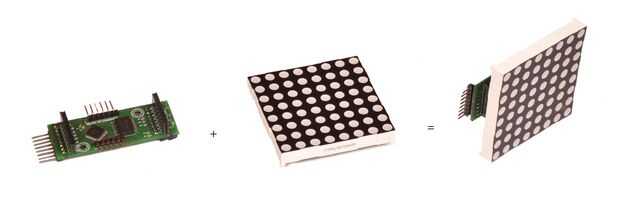

El hardware consta principalmente de dos cosas.
- El microcontrolador Atmega8 basado en controlador
- La pantalla de matriz de LED 8 x 8

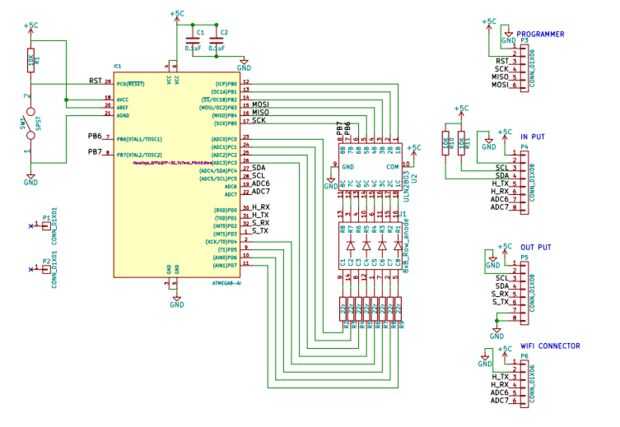

Elegimos un micro controlador en lugar de un controlador estándar de ASIC para la pantalla, ya que permite mucha flexibilidad en el desarrollo de firmware, que se hablan en las siguientes secciones. Si usted está buscando para construir uno, recomiendo hacer un PCB ya que sería fácil de encadenar PCB. Se adjunta el diseño junto con los archivos gerber.
El Firmware:
En este momento, el firmware es capaz de hacer lo siguiente.
- Detectar el estornino recién conectado uno en la cadena mediante UART y asignarle un ID.
- Mostrar mensaje en el UART en la pantalla de la matriz.
