Botón o interruptor de inclinación activada de LED
Enciende y apaga una luz emitiendo diode(LED) conectado al pin digital 13 y 12, al activar el interruptor de inclinación o de un pulsador conectado al pin 2. Cuando el interruptor de inclinación emite el Arduino la señal apagado, LED12 cambiará y LED13 se enciende.

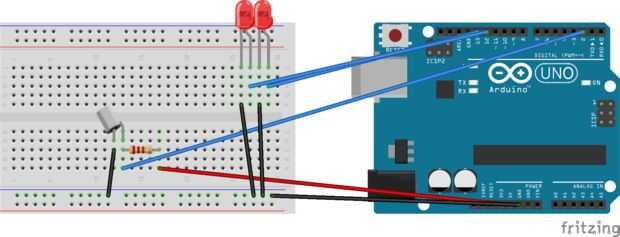

---Cómo conectar el switch al pin Digital 2
LED1 a Digital Pin13 y LED2 a Pin12 Digital
Conectar el interruptor a través de un Resistor de K 100 al Pin de 5V de Arduino
Conectar Led tierra a cualquier tierra en la placa Arduino
El circuito: * LED conectado desde el pin 13 a tierra * LED del pin 12 atado suelo * pulsador conectado al pin 2 de + 5V * resistencia de 10K conectado al pin 2 (interruptor) de la tierra
Nota: en la mayoría de Arduinos hay ya un LED en el tablero atado pin 13.
creado el 31/12/2013 por Ryner GeekSpot http://www.GeekSpot.co.za modificado 30 de agosto de 2011 por Lulouch GeekSpot
Para errores o ayuda email: ventas o información
Probado por Ryner e ISA 2013-12-31
[CODE] / *
Botón o interruptor de inclinación activada de LED
Enciende y apaga una luz emitiendo diode(LED) conectado a digital
pines 13 y 12, al activar el interruptor de inclinación o de un pulsador conectado al pin 2.
Cuando el interruptor de inclinación da Arduino la señal apagado, LED12 será
Apague y se encienda LED13.
El circuito:
* LED conectado desde el pin 13 a tierra
* LED del pin 12 atado suelo
* pulsador conectado al pin 2 de + 5V
* 10K resistencia atado pin 2 (interruptor) de la tierra
* Nota: en la mayoría de Arduinos ya hay un LED en el tablero
conectado al pin 13.
creado 31/12/2013
por Ryner GeekSpot
modificado 30 de agosto de 2011
por Lulouch GeekSpot
Para correo electrónico ayuda o errores:
ventas
o
información
Probado por Ryner e ISA 2013-12-31
Este ejemplo de código es de dominio público.
http://www.Arduino.CC/en/Tutorial/Button
*/
constantes no va a cambiar. Aquí están acostumbrados a
establecer números de pin:
const int buttonPin = 2; el número de pin pulsador
const int ledPin12 = 12; el número del pin 1 LED
const int ledPin13 = 13; el número del pin 2 º LED
va a cambiar las variables:
int buttonState = 0; variable para lectura del estado del pulsador
void setup() {}
Inicializa el pin LED como salida:
pinMode (ledPin12, salida);
pinMode (ledPin13, salida);
inicializar el perno pulsador como entrada:
pinMode (buttonPin, entrada);
}
void loop() {}
leer el estado del pulsador valor:
buttonState = digitalRead(buttonPin);
comprobar si el pulsador está presionado.
Si es así, el buttonState es alta:
Si (buttonState == HIGH) {}
encender LED:
digitalWrite (ledPin12, HIGH);
}
Else {}
Apagar LED:
digitalWrite (ledPin12, bajo);
}
Si (buttonState == LOW) {}
encender LED:
digitalWrite (ledPin13, HIGH);
}
Else {}
Apagar LED:
digitalWrite (ledPin13, bajo);
}
} [/ CODE]
