Paso 4: Diseño de Hardware - VCF

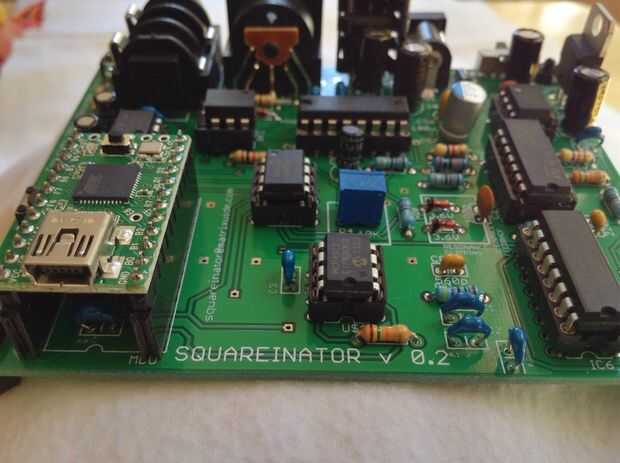

Como se dijo, que quería un VCF por mi sintetizador. Además, quería un diseño multimodo capaz de pasabajos, pasabanda, y salidas de paso alto. Otra vez, mutable instruments.net tenía un circuito excelente sonido de la parte baja cuenta para su Anushri monosynth. Con espacio en un premio en mi tablero, piezas bajo cuenta era ideal. Bueno y lo malo de este diseño es utiliza el chip amplificador de control de voltaje de V2146D (VCA), que proporciona excelentes resultados pero es un poco difícil de encontrar y es algo caro. Sin embargo, creo que fue mejor que las alternativas.
El filtro es un diseño de dos polos, lo que significa que produce una respuesta de 12db/octava en el modo de paso bajo. Es capaz de la uno mismo-oscilación en todos los modos. En mi diseño, guardar piezas mediante los atenuadores en el SN76489 para generar la envolvente de volumen (VCA). Normalmente un sintetizador analógico pone el VCA después el VCF para silenciar el filtro cuando no notas están jugando si el filtro está en uno mismo-oscilación y controlar la salida del filtro en el uno mismo-oscilación, ya que en este diseño tiende a ser un poco más alto que la entrada. Desde que tengo el control del software sobre la resonancia, yo puedo callar el filtro simplemente bajando la resonancia cuando hay una nota de.
El diseño del filtro tiene control de la tensión sobre el filtro de corte. No tiene control de la tensión sobre la resonancia, pero es ajustable con una resistencia variable. Esto es manejado por un MCP4131 olla digital de 100 K 128 pasos. Voltaje de control (CV) para el corte es proporcionado por un DAC MCP4921 12-bit, un canal. 12 bits proporciona para un envolvente muy suave. Ambas partes son SPI, que ayuda a conservar los pernos. Cada chip tiene su propia línea de selección de chip.
Modos de filtro son seleccionados por un CD4051BE mutiplexer analógico de 8 a 1.
