Paso 3: Diseño de Hardware - fuente de alimentación
El Teensy 2.0 y el SN76489 ejecutan en 5.0v DC. Sin embargo, si desea un filtro controlado por voltaje (VCF), vas a necesitar una fuente bipolar (positiva y negativa). Esto puede ser entregado por una fractura fuente transformador secundario de la bobina, pero sólo el filtro necesita una fuente negativa, por lo que los requisitos son muy bajos y pueden ser manejados muy bien por un chip de inversor de voltaje. Elegí el chip LT1054. Tiene un 100 capacidad de mA, que es mucho para el diseño. Mutables Instruments (www.mutable-instruments.net) tiene una excelente fuente bipolar basada en este chip. El LT1054 produce un voltaje negativo ligeramente más bajo que la entrada positiva siempre, por lo que el diseño se alimenta de 9V y luego regula ambos lados con los reguladores lineares del x 780 y 790 x tipo.

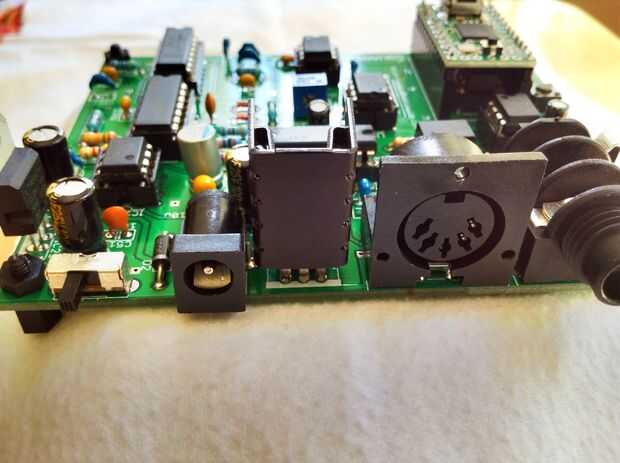

Puede ver un pequeño disipador de calor en el regulador 7805. No es realmente necesario, pero me gustaría mantener cosas no más caliente. El 7905 nunca consigue caliente, como muy poca corriente se dibuja en el carril negativo.
Tenga en cuenta que la máxima absoluta de la LT1054 es de 15v. Yo no usaría una fuente no regulada de más de 9v, ya que una fuente de 12v no regulada ligeramente cargado podría proporcionar más de 15v.
