Paso 3: Mantenerlo Simple Stupid
Al momento de decidir qué tipo de circuito para conectar a los pines GPIO, siempre aplicar la máxima, "Keep It Simple, Stupid" (beso). Si, por ejemplo, querías conducir un solo motor en solamente una dirección, el dispositivo más simple para mantener un voltaje más alto fuente: la que se utiliza para conducir un motor de accidentalmente pasando por procesador de Trakr es un relé electrónico.
Relé electrónico
¿Qué es un relé? Probablemente has visto una carrera de relevos donde un corredor entrega un bastón a otro corredor. Asimismo, un relé electrónico entrega control de un circuito a otro. Un relé es un dispositivo muy simple que consiste en un electroimán, una armadura (un interruptor que se cierra cuando atraído por el electroimán) y un resorte que está conectado a la armadura. Se puede ver en los diagramas (fuente: How Stuff Works) Cómo funciona el relé.

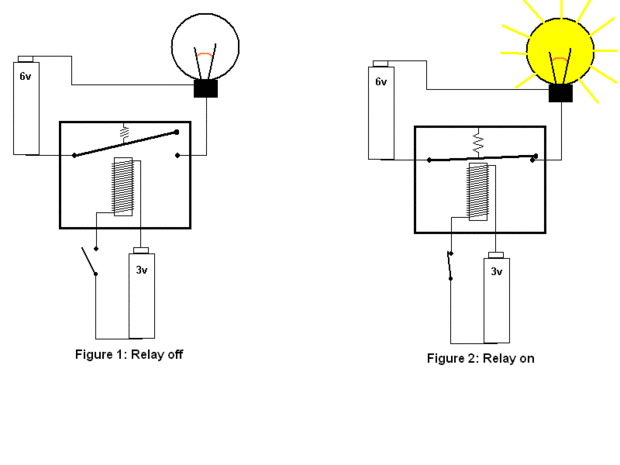

En la figura 1 del diagrama (ver figura 1), hay dos circuitos. El primer circuito es una batería (3 voltios), un interruptor y un electroimán. El segundo circuito es una batería (6 voltios), un foco de luz y de la armadura del relé. Mientras que el interruptor para el electroimán está apagado, ninguna corriente puede fluir desde la batería de 3 voltios a través del electroimán. Así, el conmutador de la armadura es de y ninguna corriente puede fluir desde la batería de 6 voltios para alimentar la lámpara en el segundo circuito.
En la figura 2 se enciende el interruptor del circuito del electroimán. Cuando la corriente del batería de 3 volt atraviesa el electroimán, el electroimán crea un campo magnético que atrae a la armadura para cerrar el circuito a la lámpara. Ahora puede fluir corriente de la batería de 6 voltios a la lámpara y la lámpara se enciende.
Si te fijas bien en la figura 2, se dará cuenta de que mientras el interruptor de la armadura se cierra permitiendo que la corriente en el circuito de lámpara fluya de la batería de 6 voltios a la lámpara, no entra en contacto con el electroimán así, 6 voltios desde el circuito de la lámpara no puede fluir en el circuito del electroimán. Así, los 3 voltios en el electroimán circuito y 6 voltios en el circuito de lámpara permanecen separados.

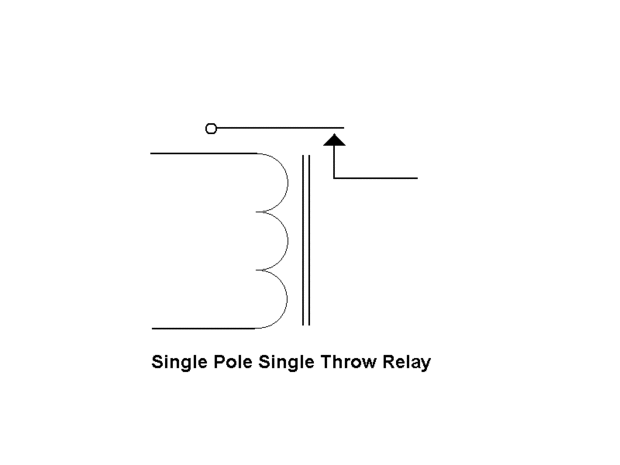

Cuadro 2 es el esquema electrónico de un relé. La línea rizada representa la bobina electromagnética y las líneas verticales representan el núcleo de metal que envuelve la bobina. El interruptor en la parte superior del diagrama representa la armadura.

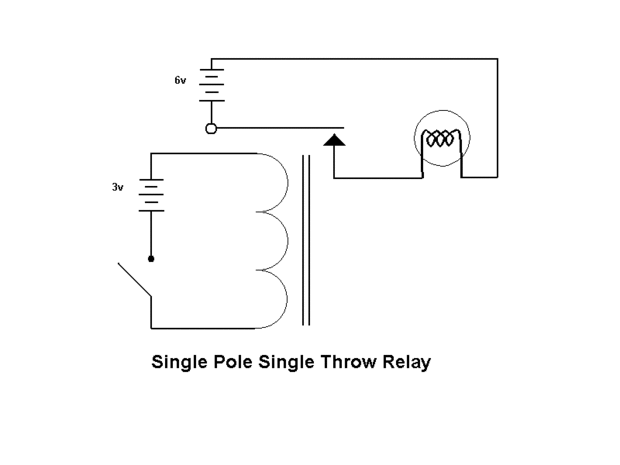

Cuadro 3 es el esquema electrónico de los circuitos de las figuras 1 y 2.
Puesto que el Spy Video Trakr es un juguete recomendado para las edades 8 y mayor, este Instructable está diseñado para que los niños a probar. Donde siempre sea posible he intentado utilizar alternativas a soldar y caliente pegamento (Nota: pegamento de alambre realización de pegamento es recommeneded para las edades 10 y los niños mayores y los jóvenes deben usarlo bajo la supervisión de un adulto). Entre las alternativas sin soldadura seleccionadas para este Instructable son Snap.
Rápido de circuitos: Una alternativa sin soldadura
Circuitos de presión por el Elenco es un juguete educativo que enseña a la gente sobre electrónica con componentes electrónicos de encaje a presión-junto solderless (véase cuadro 4). Cada componente electrónico tiene el símbolo esquemático electrónico y un sello impreso en su carcasa de plástico que es color cifrado para la identificación fácil. Que encajen con lo que parecen ser los broches de la ropa ordinaria, por lo tanto, los circuitos de complemento del nombre. Los componentes también encajen en una rejilla base plástica de 10 X 7, que es análoga a un protoboard sin soldadura.
Hay varios kits de ajustar los circuitos que van desde algunos circuitos simples para el kit más grande que incluye 750 proyectos de electrónica. Todos los kits incluyen manuales impresos en color con fácil seguir esquemas para montar los proyectos. Las ilustraciones para cada proyecto se parecen casi exactamente los componentes se ven en la rejilla de la base cuando termine. Porque el símbolo electrónico está impreso en cada componente electrónico, una vez terminado el proyecto, se verá casi exactamente como un esquema electrónico impreso. (ver imagen 4)

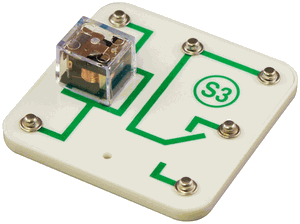

Cuadro 5 es lo que parece un relé de circuitos de presión. Para conectar el relé para circuitos no snap piezas como la cabecera de los pernos en el Spy Video Trakr te tienen que hacer cables de conversión. Usted puede cortar un cable de puente de ajustar los circuitos (ver figura 6) por la mitad y conecte las mitades a otros tipos de cables.

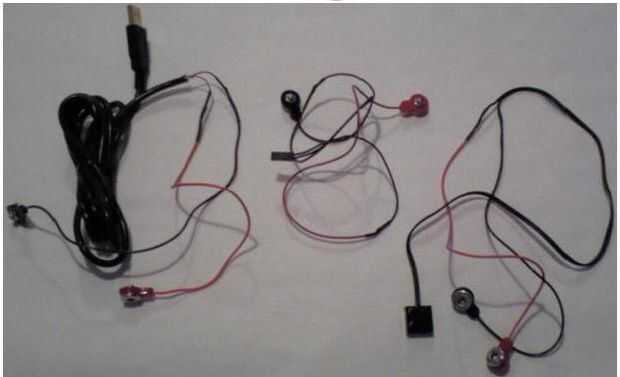

En el cuadro 7, verás tres Snap circuitos cables de la conversión que he hecho. El cable de la izquierda es un cable USB a ajustar los circuitos que yo puedo encender motores y otros dispositivos a 5 volts. El cable del centro es un pin de cabecera para ajustar circuitos cable que puedo conectar un bloque de circuitos de presión directamente a los pines de la Rúbrica GPIO en placa de circuito de Trakr. El cable a la derecha es un circuitos de Snap para cable de Lego así puedo conectar un bloque de circuitos Snap a un motor de Lego. Eran fáciles de hacer.
Simplemente cortar circuitos ajustar cables de puente por la mitad, retirar aproximadamente 1/2 pulgada de aislamiento del puente de alambre y los cables que quería conectar a, trenzado de los alambres juntos y cubiertos con tubería del encogimiento para evitar un cortocircuito de los cables expuestos. Estos son temporales por ahora pero se pueden hacer permanentes con alambre pegamento pegamento conductivo.
