SPKR MiK: Cómo hacer un micrófono de un altavoz. (1 / 9 paso)

Paso 1: Materiales y herramientas

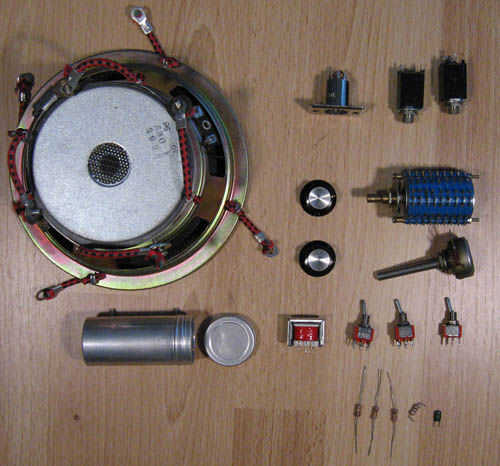

Materiales

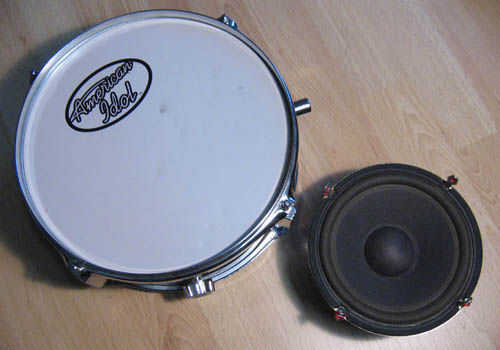

  • 6.5" altavoz woofer de doble bobina (4 ohm). Tiró de un sistema multimedia de Altec Lansing que tenía un amplificador de soplado.
  • tambor de 10". Barato está bien, pero usted querrá algo con los estirones que atornille en el shell, no muelles o barras de T que se atornille en los acopladores. Encontré esta por $2 en una tienda de segunda mano.
  • Dos cuerdas bungee o elástico de miniatura. Tengo un paquete de 4 por $2.50
  • Riza en los anillos terminales. Pagué $2,50 por una docena
  • Abrazadera ajustable (del mismo diámetro que el imán del altavoz). Esto fue alrededor de $1,50 en la ferretería.
  • Brida de montaje femenino para soporte de micrófono de 3/8" y pequeños tornillos para montarlo. Consegui esto en Partes Express
  • 2 pies cuadrados de tela de rejilla de altavoz. También en partes Express
  • Hilo de rosca
  • Macho XLR 3pin panel de montaje conector y tornillos de montaje
  • Dos 1/4" TS (mono) hembra conectores telefónicos (por lo menos uno necesita una ficha para una conexión de normalling )
  • Un poste de seis cuatro rotativo interruptor (robaban mi interruptor de un cuadro de interruptor 4 vías impresora "datos"), o puede utilizar Mouser parte Nº 105-SR2921F-34S
  • potenciómetro de 100 ohm, también llamado un resistor variable
  • dos pomos (para olla y conmutador)
  • Dos interruptores DPDT (en)
  • Un interruptor SPST
  • Resistencias: 100 k ohmios, dos de 10 k ohmios, 10 ohmios
  • condensador de 100nF
  • transformador de aislamiento de audio relación 1:1 (extraído de una de segunda mano 270 054 que conseguí por $1)
  • recipiente metálico transformador hold y escudo, y hardware de montaje
  • cinta eléctrica o tubería del encogimiento del calor
  • alambre de conexión. 22ga o 24ga está bien.
  • soporte de micrófono corto (otro hallazgo de tienda de segunda mano)

Herramientas

  • Llave ajustable pequeña
  • Taladro
  • Cautín y soldadura
  • Desforradora de cable/prensa
  • Tijeras
  • Aguja de coser
  • Destornilladores
  • Sierra para metales pequeños
  • Regla u otro dispositivo de medición
  • Cuchillo de la manía aguda
  • Pluma de la marca

Opcional

  • Herramienta rotatoria
  • Tambor de llave
  • Alicates, pinzas u otras ayudas soldaduras
  • Pinzas ajustables
  • Corte de lámina perimétrica
  • fabricante de etiqueta
