Spinner / Jog rueda dentro de un VCR cabeza (7 / 9 paso)

Paso 7: Hacer una PCB

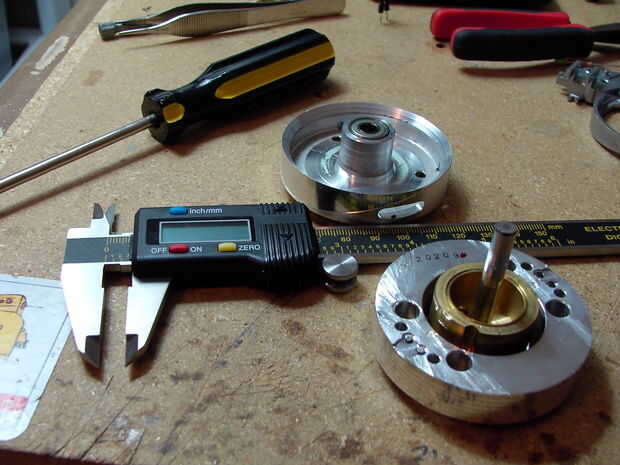

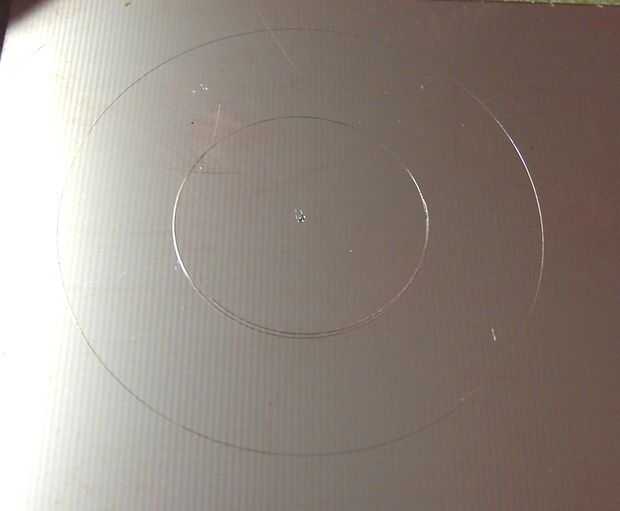

Usando las medidas de hacer la rueda del codificador anterior utilicé mis pinzas como una brújula (que por cierto no es una gran idea) y marcó una línea en la esquina de un PCB en blanco. Lo llevé entonces a trabajar y en un descanso más o menos cortarlo hacia fuera en la Sierra de cinta.

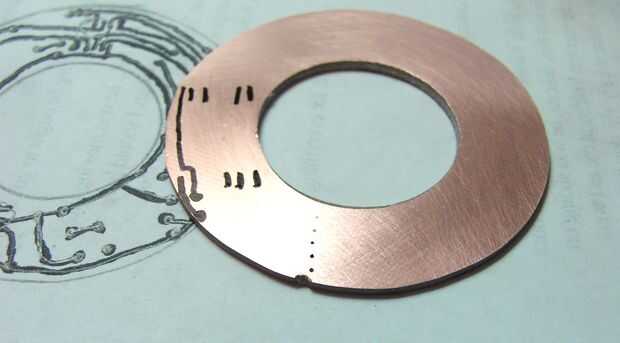

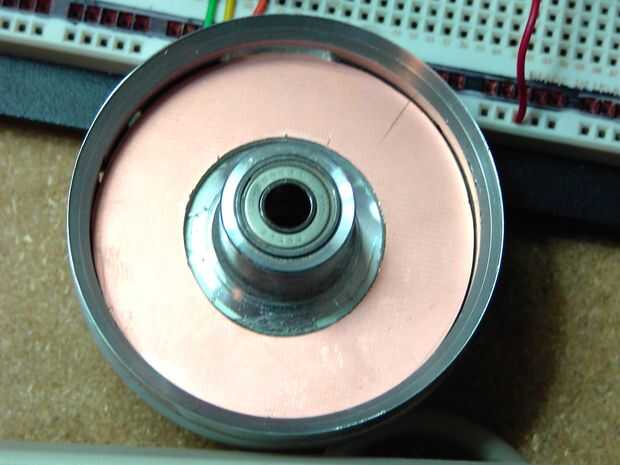

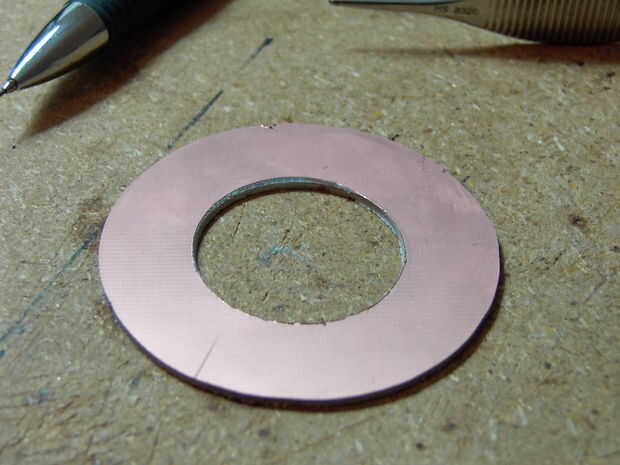

A continuación, había perforado un agujero en el punto central, a través de la PCB y en un pedazo de madera, no hendida la broca y había utilizado como un árbol. Sujetando el borde del pcb en la lijadora de disco de ángulo recto lentamente giré el pcb conseguir una forma redonda bastante decente. Para el interior he utilizado un taladro de mano y un agujero de sierras que era sólo un poco más grande pero bien.

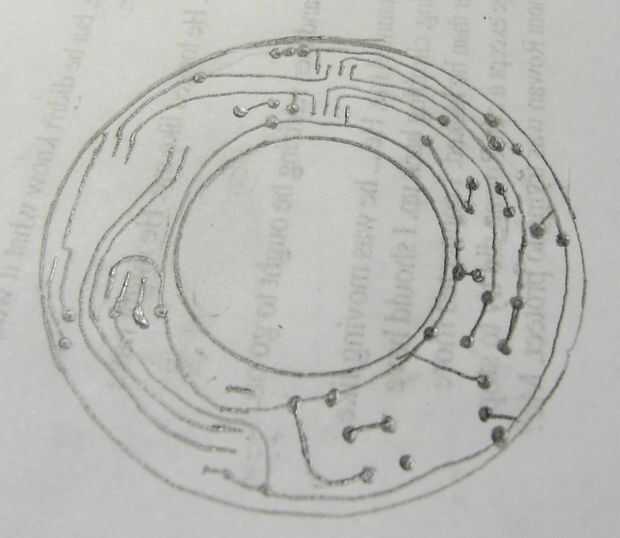

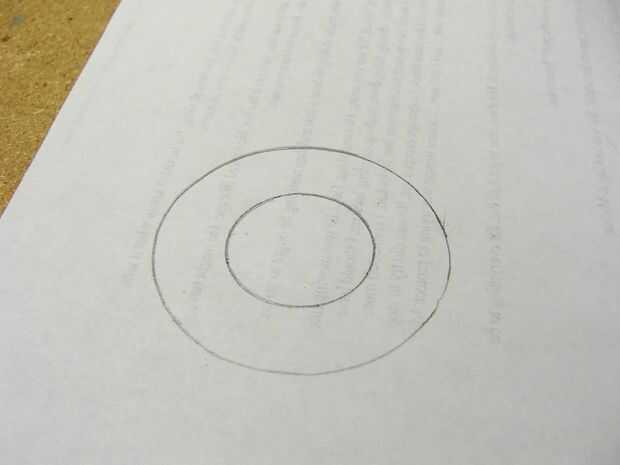

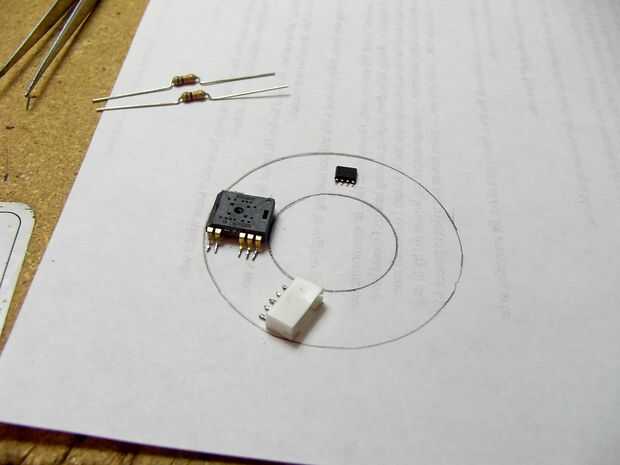

Una vez que llegué a casa me había trazado sobre una hoja de papel, mantiene el chip del ratón pulsado y hace poco puntos donde los extremos de los cables fueron y dibujaron líneas poco para las almohadillas, y luego hice lo mismo con el conector de cable, entonces el LM393. A continuación empecé a conectar con líneas en el papel de agregar cojines para componentes pasivos donde sea necesario basado en mi esquema.

Rápidamente tenía todo en lugar y una muy buena idea (pero no una versión final) de cómo todo lo necesario para ser presentado, entonces tomé mi marcador sharpie y trazó sobre él y un círculo de potenciales áreas problemáticas debido a la diferencia de espesor entre un lapiz.7 y un marcador de punta de fieltro.

Desde este punto hasta que la Junta se graba deberían no tocarlo directamente con las manos, así que poner en los guantes de goma!

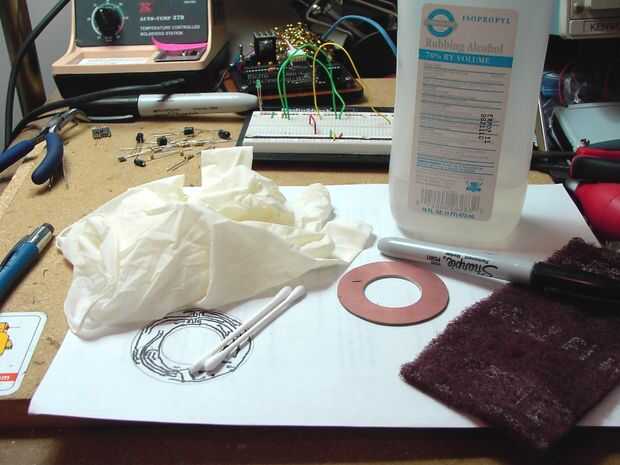

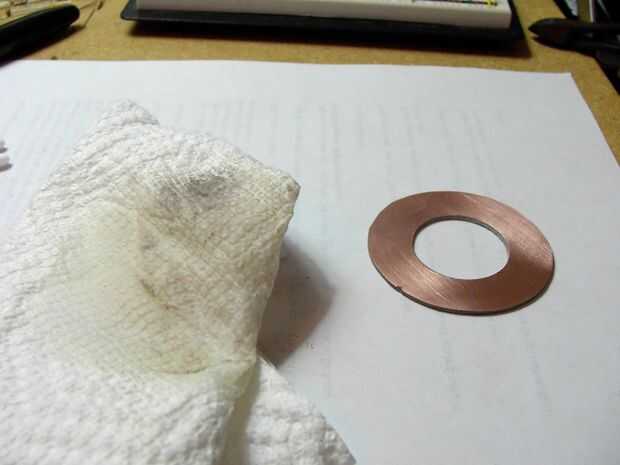

Luego es hora de limpiar la Junta, utilizando alcohol de frotamiento para Lave el dedo imprime, y luego un abrasivo de nilón almohadilla para quitar oxidación.

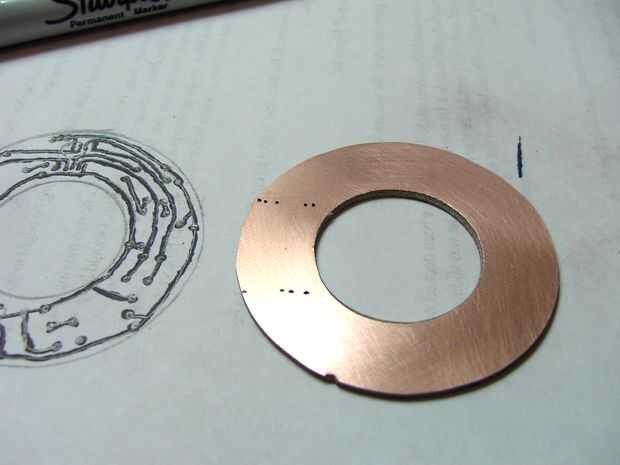

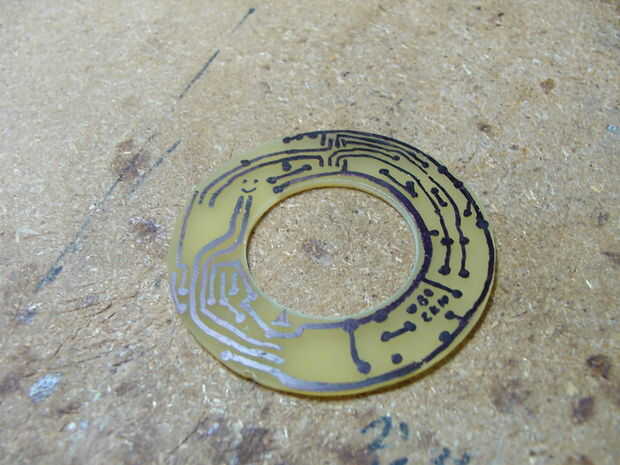

Usando mi lápiz sharpie prueba patrón repetí el proceso en el tablero usando sólo el marcador, haciendo pequeños cambios en las áreas de problema en su caso (a veces sólo donde la tinta del marcador impregnado en el papel). Errores pueden eliminarse con alcohol isopropílico, o con un cuchillo de la manía raspar la tinta seca de la zona

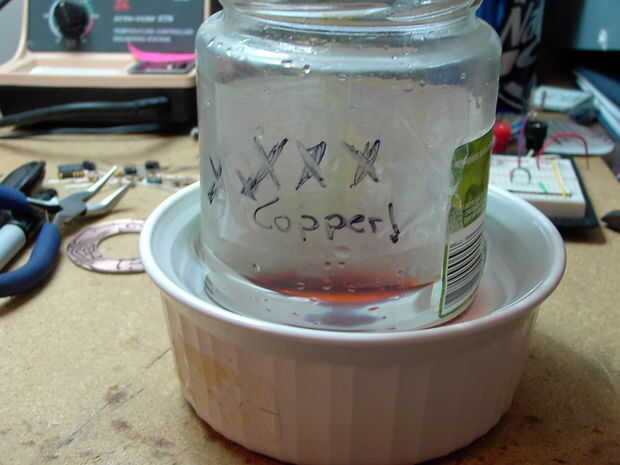

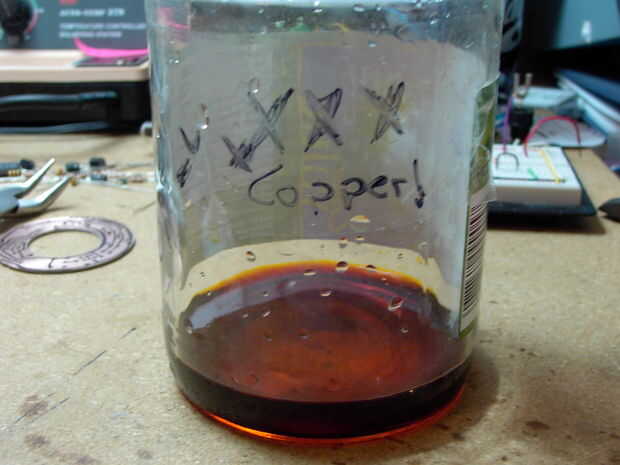

Una vez satisfecho (tanto como puede ser con un controlador izquierda dibujando un pcb con un marcador) su tiempo para grabar, he puesto suficiente encantar en un frasco de salmuera para cubrir la Junta. Yo también cocinados en el microondas un recipiente con agua para apenas bajo punto de ebullición (2:30 en mi horno de microondas) y luego ajuste el tarro de la salmuera en el agua durante unos 10 minutos, para calentar el encantamiento (nunca calor directamente). Retirar la jarra de agua y limpiar la parte inferior de su llegado el momento de colocar el pcb en el encantamiento, una vez en remolina alrededor casi constantemente, y todo el proceso no tomó ninguna hora en todos.

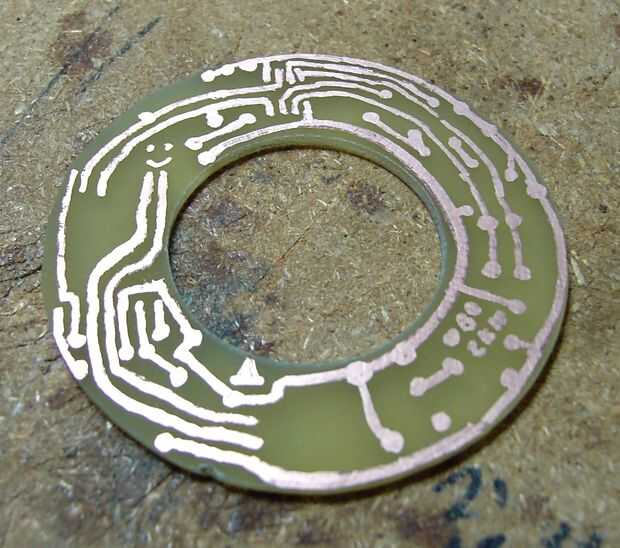

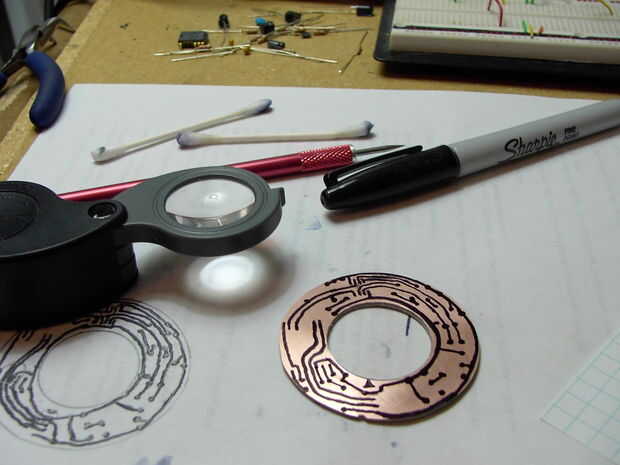

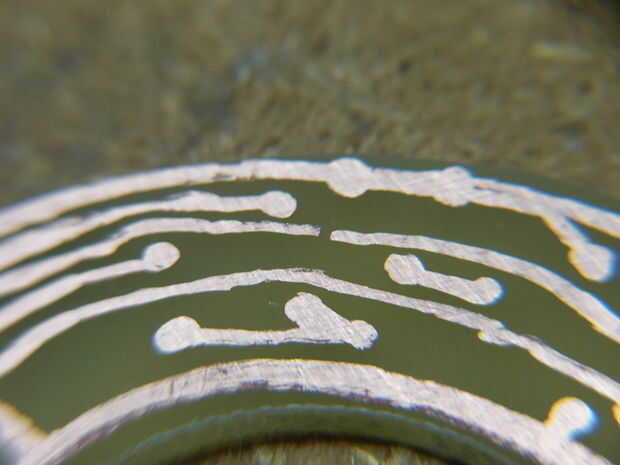

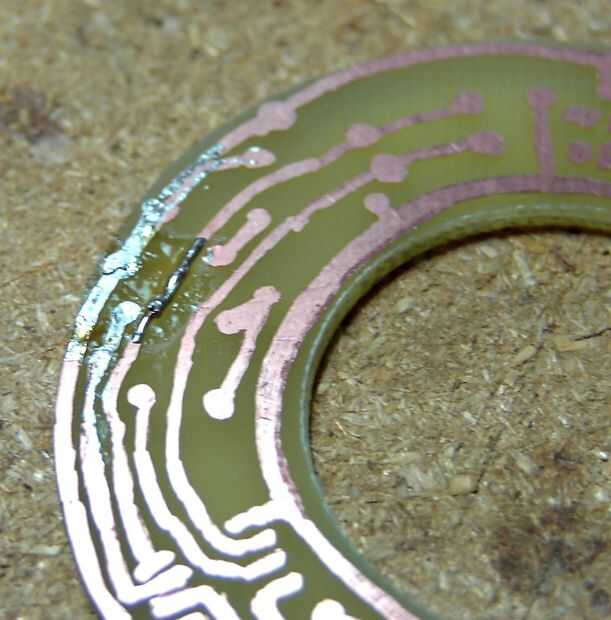

La junta fue quitada y lavada entonces inspeccionada (el encanto sobra es todavía en el tarro de la salmuera, que todavía tiene algunas más valor tableros pequeños de la energía en él). Marcador Sharpie no es los mundos mayor etch resist pero hace el truco, lamentablemente tuve 1 pausa pequeña en un rastro donde no era lo suficientemente grueso, y que tiene que ser fijo (en este caso con una gota de soldadura)
