Spinner / Jog rueda dentro de un VCR cabeza (3 / 9 paso)

Paso 3: Hacer la rueda del codificador

En este proyecto va ser reemplazar el codificador rotatorio mecánico con un codificador reflectante infrarrojo óptico, en principio funcionan de la misma manera, utilizando diferentes métodos. En un codificador de mecánico hay 3 contactos, una conexión común con el poder o la tierra, y 2 contactos compensación generalmente que se refieren A y B (AB y C). Si A conecta antes B la rueda se mueve en una dirección y si B se conecta antes A la rueda se está moviendo en el otro.

Codificadores reflectante brillo iluminan en un disco, que está impreso con un patrón especial, directamente debajo de ese disco es un par de transistores de la foto, si uno va oscuro antes que el otro que el disco se mueve en una dirección.

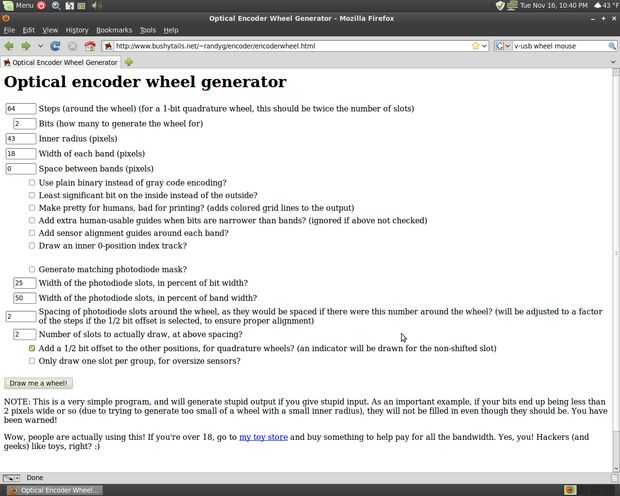

Hay un sitio web que usted puede ir a todo tipo de discos para que, en cualquier forma y forma que desee...

http://www.bushytails.net/~randyg/Encoder/encoderwheel.html

Que es impresionante, pero tiene unos respaldos de sorteo

1. Utiliza píxeles como su unidad de medida y no sé ustedes pero no tengo una medida que tiene una unidad de píxeles
2. La imagen que produce es absolutamente áspera en los bordes que causa un poco de inquietud

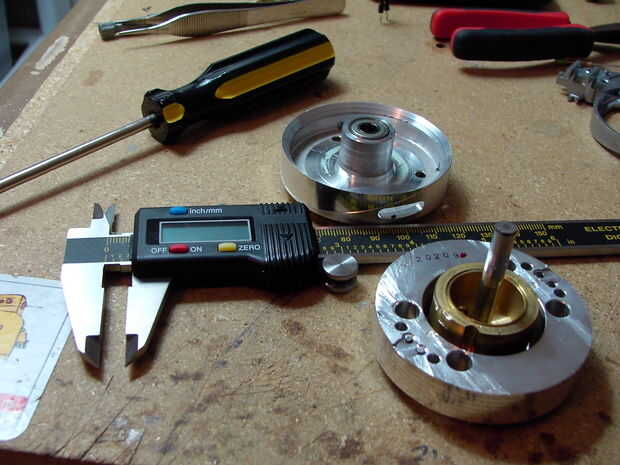

Para hacer frente a la número 1, mide el interior diámetro y el diámetro exterior de la parte superior de la rueda, luego abrí el gimp 2 nuevas imágenes de los mismos tamaños utilizando milímetros como mi unidad de medida, ésos en el generador conectado, y por el tiempo me di cuenta de sus peculiaridades poco acabé saltando desde el sitio web y de hacer y el gimp en total unas 4 veces , comprobando cada vez con la herramienta de medida de Gimp establece en milímetros.

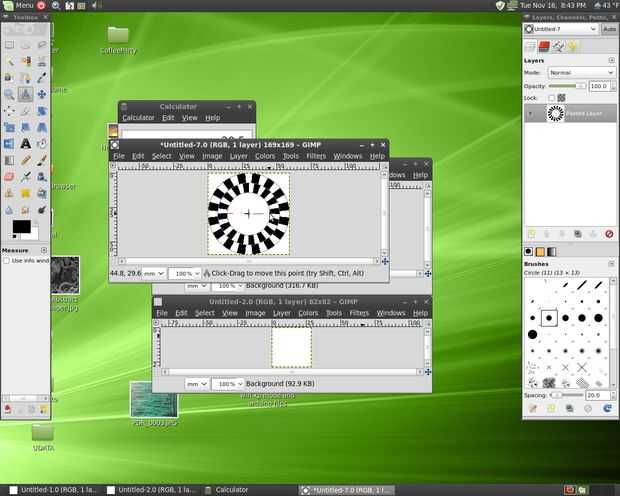

Se puede ver a tamaño completo (1280 x 1024) de la pantalla captura de mi configuración final aquí

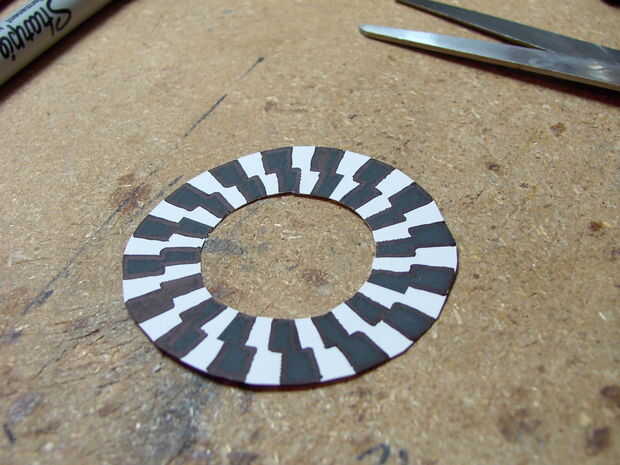

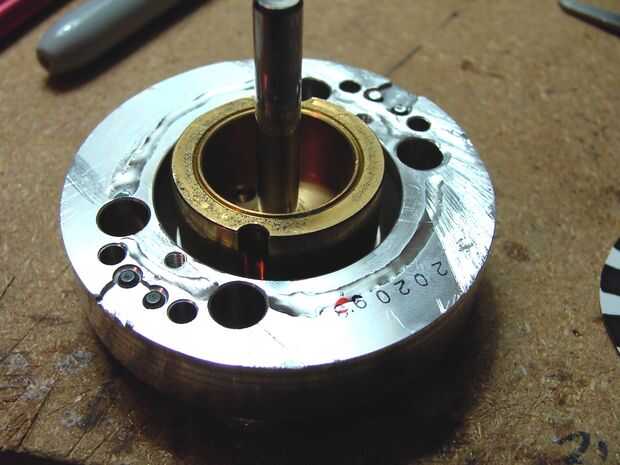

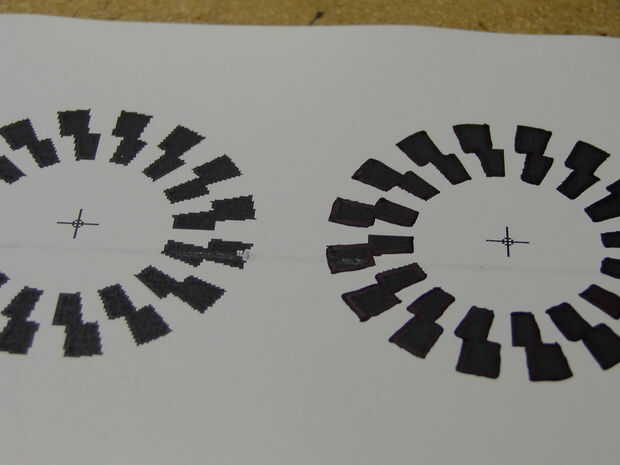

Para resolver el problema número 2, que simplemente esbozar los bordes ásperos con un marcador sharpie, finalmente cortar la rueda del codificador y super pegué a la parte superior de la mitad de las cabezas VCR superficie interior.
