Sparky Jr - controlador de LED RGB (2 / 6 paso)

Paso 2: El configurador - Softcore Modding

Más sobre el configurador

1. lo que necesito?
Ante todo, necesita la soldadura de algunos pernos de encabezado en la cabecera FTDI el Sparky Jr. Este es el encabezado de 6 pines en la placa. lo encabezados macho 90°. Puede soldar 6 cables a un cabezal de 6 pines hembra si no desea abrir la caja cada vez.
A continuación, necesitamos algo que puede hablar a través del jefe FTDI en que usted soldado sólo. Se necesita un tablero de arranque FTDI. Dispositivo moderno lleva el USB-BUB, semejantemente SparkFun lleva el Desglose básico de FTDI. Ambos son rentables.

2. descargar el configurador
El configurador de Sparky está disponible en sabores Windows y Mac OS X . Descargar el que más le convenga.
Además, le animamos a visitar nuestra zona de descargas y meter alrededor de nuestro SVN

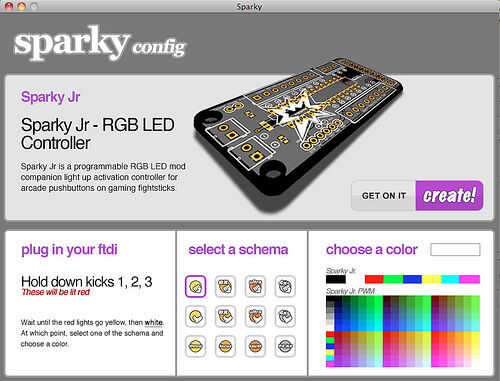

3. ejecutar el configurador
Enchufe su breakout FTDI las Sparky Jr. ejecutar el configurador. Cuando inicia el configurador, primero se presentará con una lista de puertos COM disponibles en la interfaz. Su típico puerto FTDI COM tendrá las letras TTY (en Mac) o COM (en Windows) en él. Haga clic en, si usted ve las patadas van rojo, haga clic en ir! Si no es así, haga clic en otro puerto hasta que lo.
La Sparky se reajustará y el modo de configuración. Verá el botón de retroceso primario 3 se iluminan en rojo, presione y sostenga los hacia abajo. A continuación giran amarillo, luego blanco. Una vez que apague el comenzar a utilizar el esquema selector y el selector de color en el configurador.
Al seleccionar un esquema de botón (ejemplo EX sacador o 2 x Punch) y un color. Podrás ver los botones de luz el color a que se establece sólo. No tienes que confirmar o guardar. El configurador se guarda en cualquier solicitud de cambio.

4. cuando termine.
Una vez que estés contento con tu con tu luz hasta configuración de color, simplemente cierre la aplicación y desconecte la placa breakout FTDI.
Enchufe el cable USB fightstick en cualquier dispositivo desee (360, PS3, PC...), podrás ver los tres patada primaria luz roja otra vez. DEJARLOS SOLOS. las luces se van amarillo, luego verde. Una vez que vea tu luz verde apagar, eres bueno para ir!

5.Enjoy!
