Soporte plegable de motos (5 / 7 paso)

Paso 5: montaje

Después de que todas las piezas han sido Asamblea corte puede comenzar. De aquí en adelante cuando la palabra "adjuntar", que significa
para encolar y atornillar las piezas. Ser liberal con el pegamento y limpie cualquier exceso spooges hacia fuera los lados. Tornillos deben fijarse a menos que se especifique lo contrario en intervalos de 6", tho como no dividir la madera nunca puede tener demasiados, error en el lado de muchos que no lo suficiente. :)

Pasos para el montaje

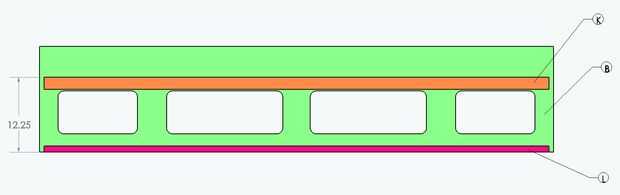

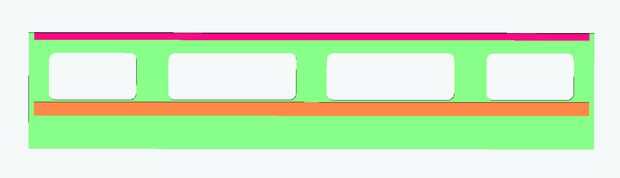

1. Unir los rieles interno L1 y K1 pieza B1. La parte superior de L1 debe ser 1" de la parte inferior de la B1, la parte superior del K1 debe ser 12,25" desde el fondo de la B1. Repita con el L2 y K2, B2. Asegúrese de que se quede el corte orificios coincidan en ambas piezas B cuando los carriles se enfrentan entre sí y 3/4" a cada lado para dejar espacio para el final las piezas panel C1 y C2.

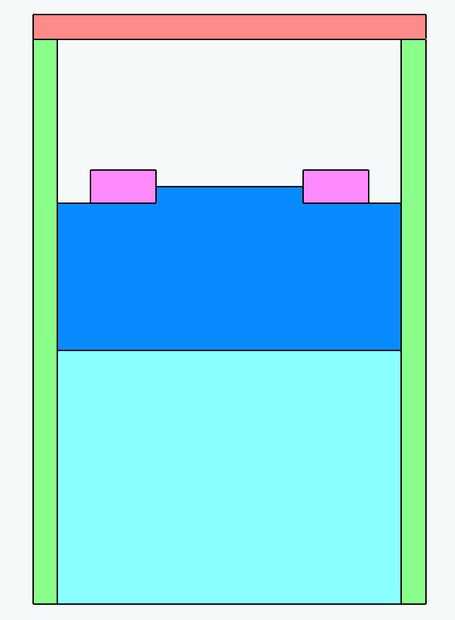

2. Ahora Conecte el panel final C1 a un lado de B1 y descansar así como B2 contra C1. Colocar fondo estante M a lo largo del riel inferior y asegurar el ajuste es bueno y cuadrado. Después de asegurarse de que hay espacio para el C2 y el extremo, conecte C1 a B1 y B2, deslice en pieza de estante inferior M y pieza seguro C2 al otro extremo.
3. Una repisa inferior M a carriles L1 y L2
4. Coloque la superficie de trabajo la pieza A la parte superior de la caja principal. Asegúrese de que los laterales queden al ras y los extremos son cuadrados.

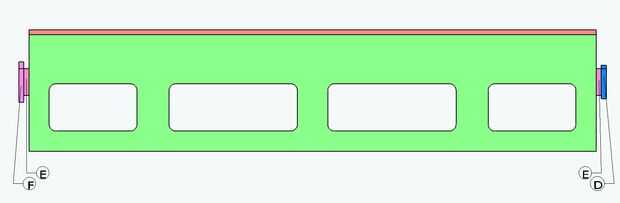

5. Fijar pieza Espaciador E1 a la Plaza de la pieza C1 y al ras con la parte superior de la pieza, repetir con piezas E2 y C2. Use pegamento y tornillos por lo menos 8. Patrón de los tornillos de tal forma que la próxima pieza puede ser conectado en un patrón similar pero falta los tornillos. Un patrón que se asemeja a un 5 en un dado es recomendar.
6. Fije la pieza F a E1 tal que queden dos dedos arriba, y que la sección de corte 1" abajo es cuadrado y al ras con la parte superior de la pieza E1 para que la parte inferior de las piezas con muescas permiten el pedazo rampa P pueden traspasar al extraer la rampa. Esto elimina la posibilidad de que la rampa puede caerse al cargar una bicicleta repetir con piezas D y E2 pero que pieza N puede pasar sobre D, pero captura pieza P después de la rampa se extiende hacia fuera de dos pies. Esto permitirá la motocicleta ser rodado hacia fuera en el extremo y proporcionar apoyo temporal mientras la moto se sujeta con un centerstand (soporte posterior y o gato bajo el motor) y atar para permitir que la rampa para deslizarse en el almacenamiento y permite la frontal o la rueda delantera de la moto que se sacará.

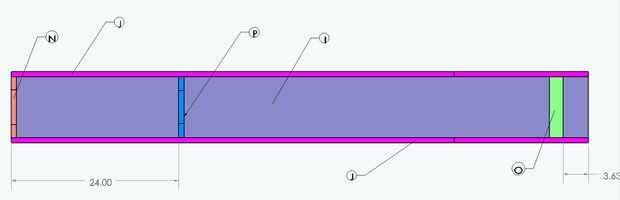

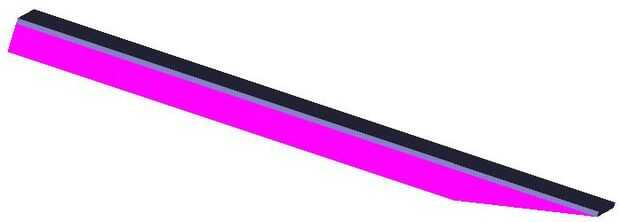

7. El siguiente paso es construir la rampa sí mismo. Comienzo con la atadura de piezas J en la superficie inferior (no partes) de la superficie de la rampa la pieza I.
8. Terminación de la construcción de rampa se hace colocar la pieza de la manija exterior de la rampa N con recorte hacia la pieza de la superficie de rampa ras con el extremo del pedazo y entre piezas corte J en el extremo opuesto de la inclinación.
9. Fijar pieza P dos pies del extremo de la rampa y pieza N.
10. Fijar pieza O al final de la rampa cerca de la inclinación en lo suficiente para que no interfiera con la capacidad de la inclinación de corte para tocar el suelo.

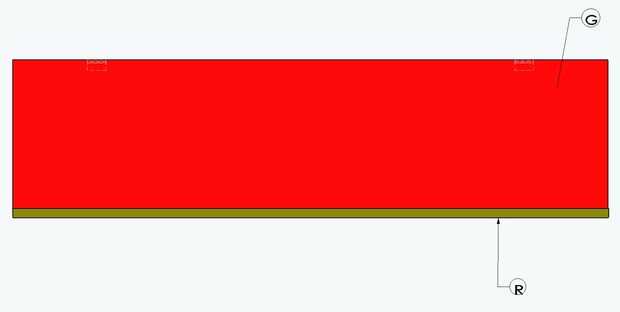

11. Montaje de estante de la herramienta. Empezar montando la herramienta plataforma borde pieza R1 a herramienta útil pieza G1 con la parte inferior del borde de R1 paralela a la parte inferior de la pieza G1 tan Unido que cuando formará un labio encima del pedazo G1. Repita con R2 y G2.

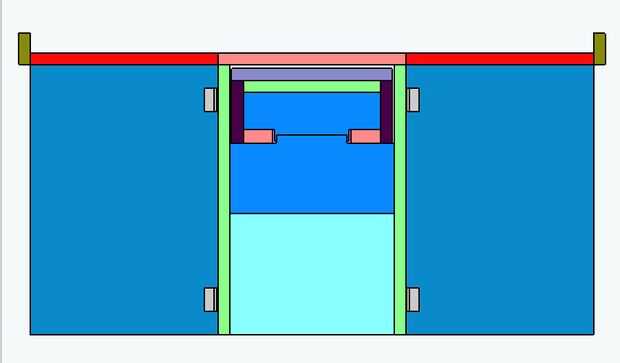

12. Ubicar la posición a lo largo del borde de la parte superior de lado Panel B1 en 18" desde el borde donde C1 está conectado. Se trata de donde la esquina donde se localizar herramienta útil pieza G1 tal que cuando se levanta el lado de la rampa se formará una tapa al ras con trabajo superficie pieza A. Asegúrese de que el estante de la herramienta pieza G1 se orienta tales que la herramienta plataforma borde pieza R1 puntos de B1 cuando se pliega hacia abajo para que quede al ras con el lado. Ubicación de la bisagra debe ser 1 pie en esta marca, repita estos pasos en el lado donde se une el extremo pieza C2 B1. Coloque la barra de herramientas. Esto podría hacerse más fácil si la unidad si voltea cara abajo a la tierra. No te preocupes sobre el borde de la plataforma de herramienta no permitiendo herramienta útil G1 descansar al ras contra el suelo. Presione los bordes juntos y fijar las bisagras. Repita estos pasos en el otro lado con herramienta útil pieza G2 y lado Panel B2.
13. Voltear la unidad para hacer frente a respaldar y asegurar la herramienta Estantes tanto funciona correctamente por los bancos hasta forma una superficie rasante única y descansando contra el lado. Trace una línea a lo largo de los lados de B1 y B2 en donde descansan las piezas G1 y G2. Se trata de la línea donde se fijan las piezas laterales H1, H2, H3 y H4. Coloque cada pieza para que las piezas pueden plegarse contra las piezas de lado B y todavía permiten las piezas B a doble plana también. Piezas H deben montarse de tal manera que la parte inferior de cada pedazo de H esté al ras con la parte inferior de la pieza B hasta cuando establece no se pegan por debajo del plano inferior.
14. Extender los estantes de la herramienta y la pieza de soporte de H en lugar. Perfore un orificio de 1/16" a través de la bandeja de herramientas y en el soporte H pieza aproximadamente una pulgada del extremo que permitirá un clavo se deslice en y sostenga que el lado de apoyo en el lugar en caso lo es pateado o golpearla cuando esté trabajando en una bicicleta.

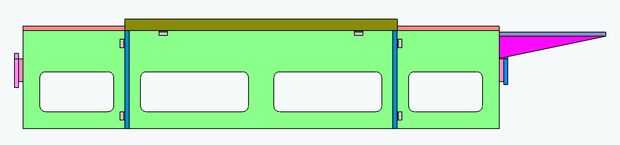

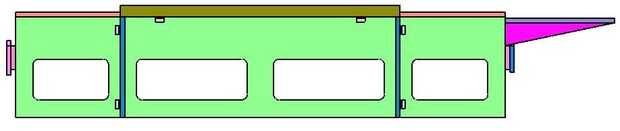

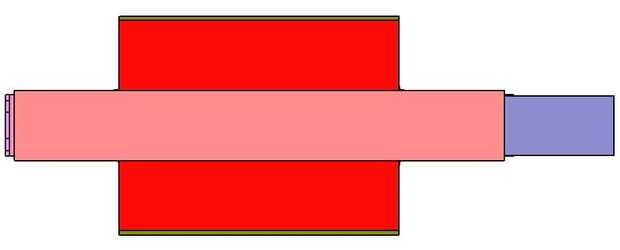

15. Su stand está ahora completa. Prueba insertando la rampa y desplazamiento dentro y fuera de ambos lados asegurando que no puede deslizarse más de 2' al lado lejano y que no puede caer del lado cercano al cargar una bicicleta. Ahora usted debe ser capaz de cargar una bicicleta hasta en el stand ahora mismo con poco esfuerzo

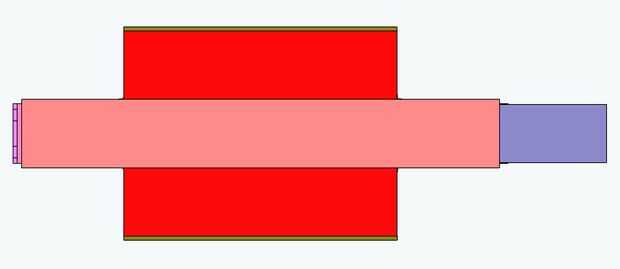

. El soporte también debe doblar en una unidad compacta que le permitirá guardar artículos en el medio para no caer y ser transportados fácilmente a través de los asideros de sujeción en cada extremo. Si trabaja con una bicicleta en su caballete lateral es aconsejable colocar una pieza adicional temporal de soporte H bajo el caballete lateral para mantener el toolshelf de inclinación, pero debe ser muy bien por el soporte temporario de una bicicleta sin movimiento de una bicicleta en un soporte de rueda trasero o centerstand.
