Paso 4: recortes

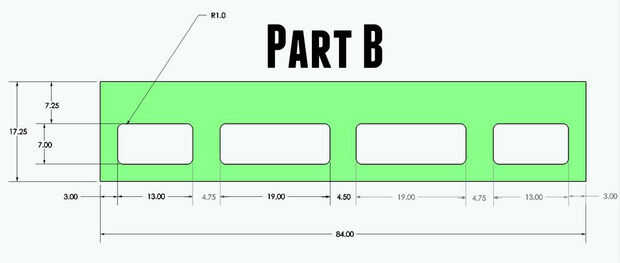

Piezas B1 y B2 tendrá cuatro recorte de secciones. Piezas B deben sujetarse juntos para que coincida con los recortes.
Dos recortes tamaño de 7,00 "X 13,00" y 7,00 "X 19,00". 7,00 "X 13,00" recorte se hará 7,25" desde la parte superior y 3,00" en desde el lado de cada extremo. Los dos recortes se realizará en de la primera por 4.75" o 20,75" en cada extremo y todavía 7,25" hacia abajo desde la parte superior. Esto debe generar una ~ 4,50" sección en medio de las finales dos recortes. Una vez que las líneas de recorte marcadas hay dos métodos para cortar dependiendo de su capacidad de cortar una línea recta o herramientas de mano. Perfore un agujero en cada esquina y recorte toda la pieza con una sierra de calar, o tomar una sierra circular habilidad y vio las líneas cerca de las esquinas y terminar con una sierra de vaivén o de mano. De cualquier manera, probar y asegúrese de que los cortes son tan cerca de la recta como sea posible y muchos pedazos recorte del desecho de estos agujeros.
Una vez que todo encuentras secciones de piezas separadas de corte B (tener cuidado de orientación hasta que al montar la
dos lados de la línea todavía agujeros, natch) tomar los pedazos de desecho y guárdelos.
Si tienes un Hanon podría ser fácil de 'cuadrado' estas piezas antes de recorte hacia fuera de la siguiente
piezas de un funcionamiento a través de y entonces los bancos y usando eso como su regla nueva. Probablemente tomará varias pasadas pero usted debe poder a cuadrados las piezas y no perder demasiado material. Tenga cuidado de no para cortar la altura debajo de 6.125 como hay dos piezas de esta altura y uno en 6".
Excepto dos piezas de la 7 "X 19" pieza C2!
Ahora piezas de corte D, E1, E2, F, J1, J2, N, O y P como rectángulos de tamaño bruto, pedazo D es 5 "X 10,5", piezas E1

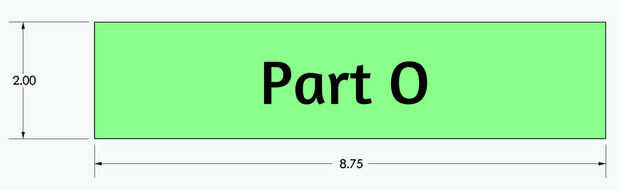

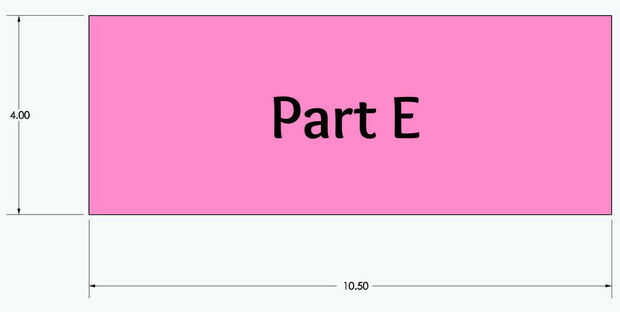

y E2 son 4 "X 10,5" pieza F 6 "X 10,5", es pieza N es 4 "X 8,75" (ajustar si uso de 20/32), O de la pieza es de 2 "X 8,75" (ajustar es uso de 20/32), y P es 3,88 "X 8,75" (ajustar es uso de 20/32)
Conjunto E1, E2 y O a un lado como han acabado.
Pieza C2 fabricado como recorte de dos piezas de los dos reservados 7 "X 19" y luego pegadas. Se

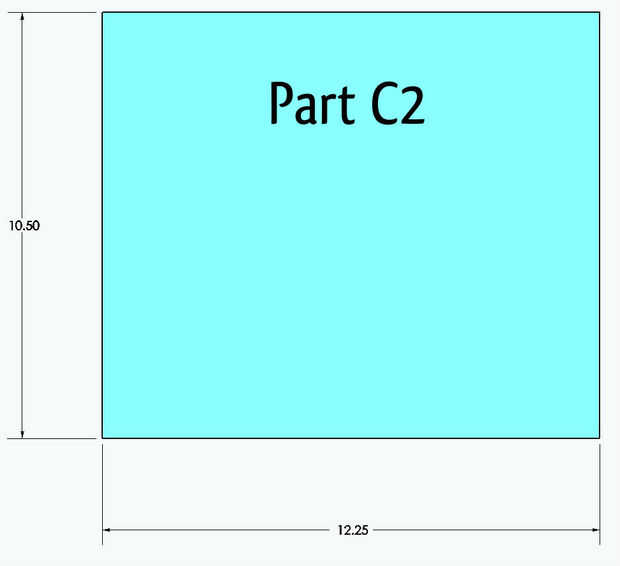

también puede crear una pieza de forro para pegamento/tornillo y cara interior, pero esto es opcional y sólo facilita la Asamblea si pegamento aún no está seco durante el montaje final de la unidad. Piezas formar la pieza C2 es necesario tomar el cuadrado encima de 7 "X 19" (ahora probablemente más cerca de 6,5 "X 18") estos hasta dos piezas 6,125 "X 10.5" corte y pegue las dos piezas juntas a lo largo de 6,125" para formar una pieza 12,25" X 10.5". Si desea poner la placa de soporte en cortar un trozo de chatarra 3 "X 10,5" y pegamento/tornillo esta pieza en la parte trasera (dentro de la caja principal), pero una vez más, esto es opcional y sólo facilita la Asamblea si piezas no se secan en la Asamblea que no debe hacer una diferencia estructural como cargas la fuerza es hacia abajo.
Ahora localizar piezas D, F, J1, J2, N y P.

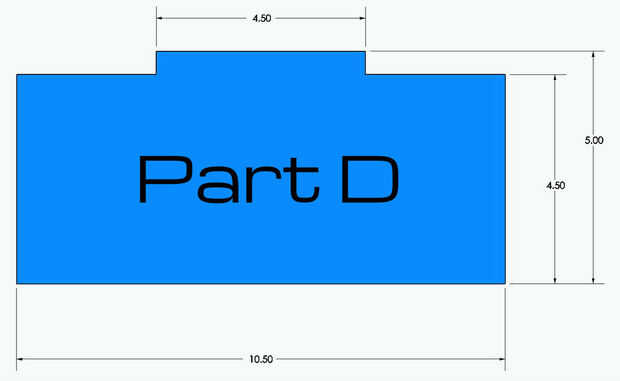

Pedazo D debe tener dos secciones cortadas de la esquina superior derecha y superiores izquierdas esquinas a lo largo de la parte superior en
"X3.00 0,50" cada uno para obtener una pieza con 4,50" a la izquierda del ancho 10,50".

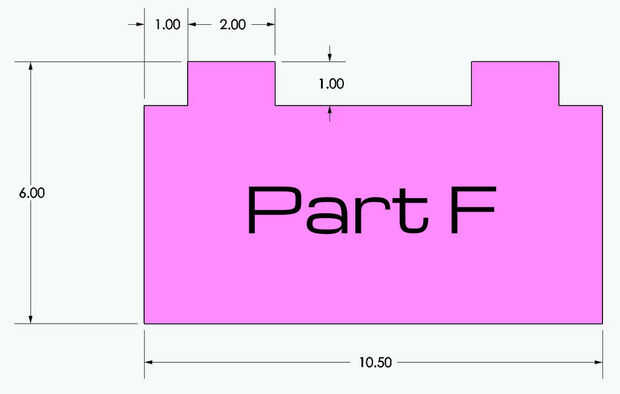

Pieza F debería haber desde la parte superior cortar los dos 1.00" X1.00" cortadas esquinas, luego recorte desde la mitad a lo largo de
la parte superior dejando una sección 2,00" X1.00" al lado de estos recorte las esquinas.
Piezas J1 y J2 deben temporalmente sujetarse juntos como B era tener una esquina cortada cada corte. Marca
a lo largo de la parte superior en 19,25" y luego dibuje una línea con una regla a la parte inferior del mismo lado. Corte a lo largo de esta línea

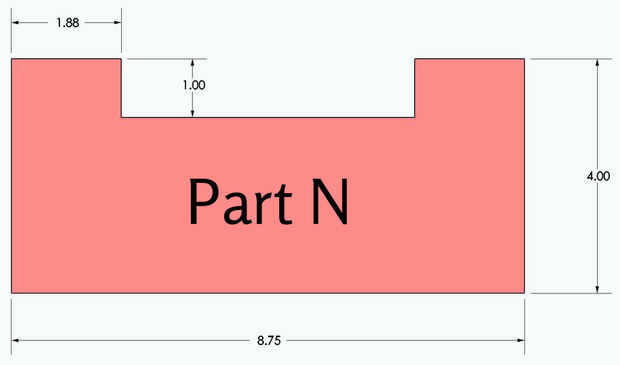

Pieza N debería tener el corte de sección de centro superior 1.00" profunda dejando los dos bordes exteriores intactas en 1.88"
Ancho. La muesca en la parte superior la pieza D debe ser capaz de encajar dentro de esta abertura terminada.

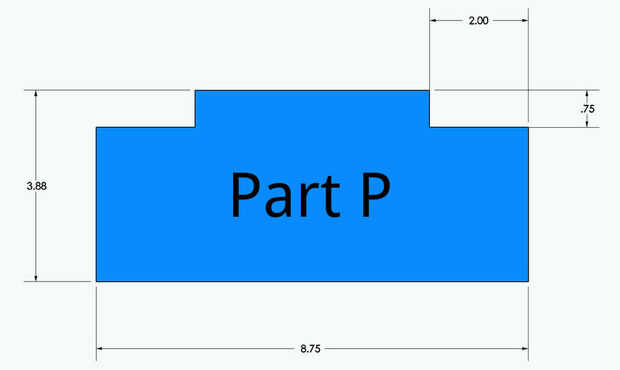

Recorte de pieza P es similar a la pieza D pero las dimensiones del hueco son 2,00" por 0,75" dejando una muesca 4,75 "X 0,75"
en la parte superior izquierda.
