Paso 4: [Hardware] FTDI Cable piezoeléctrico y cableado
Estamos en una bifurcación en el hardware del proceso de planificación: el signo Pro-Lite puede ser controlado desde el lado de Arduino, o el lado de Linux. El Arduino tiene capacidad de serie TTL, así que tendríamos que construir o comprar un convertidor de nivel RS232y puerto de Ethernet de Yún puede ser demasiado alto para algunos escudos predefinidos. Linux en el chip de Atheros puede manejar comunicaciones en serie, pero no tiene las patas disponibles para eso. Sin embargo, tiene un puerto USB host. La solución simple/rápida fue conectar un cable USB a RS232 chip FTDI el puerto host USB.
También quería algunas notificaciones de audio y rebusqué a través de una caja de basura para encontrar un altavoz piezoeléctrico pequeño rescatado de un ordenador viejo.
Con eso resuelto, es una cuestión de montaje y cableado todo correctamente.

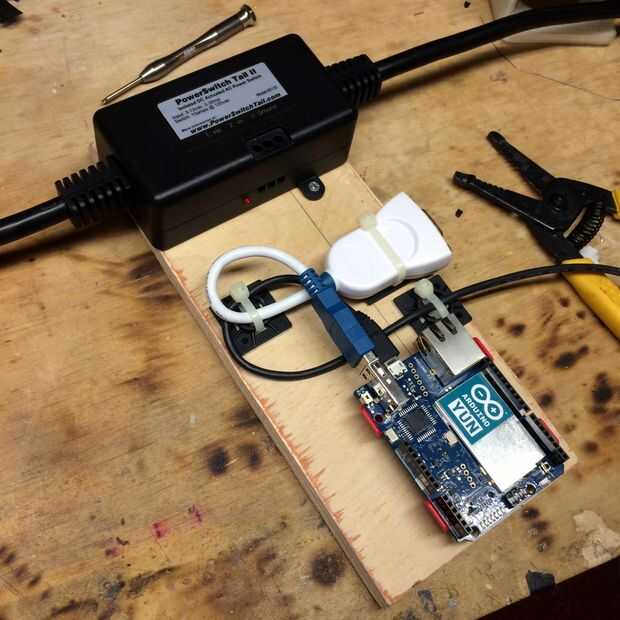

De salida a LED carpa muestra: FTDI USB to RS232 cable enchufado en el puerto host USB de Yún. DB9 al cable del adaptador RJ12 va desde el cable FTDI al conector RJ12 de la marquesina LED.

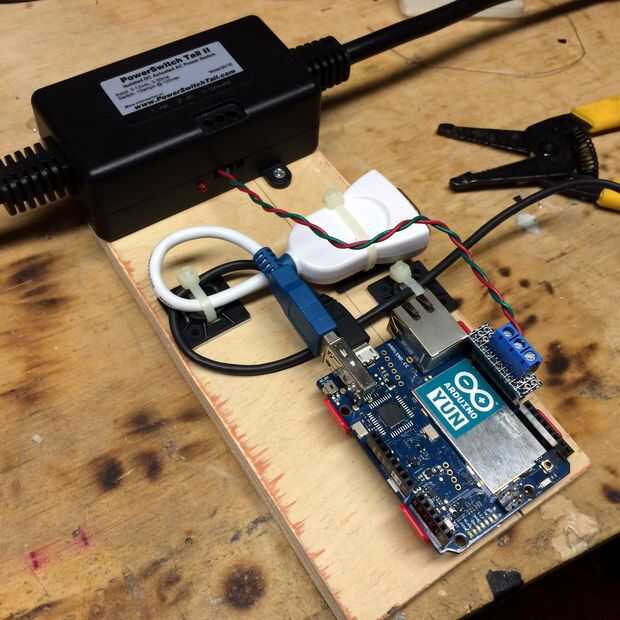

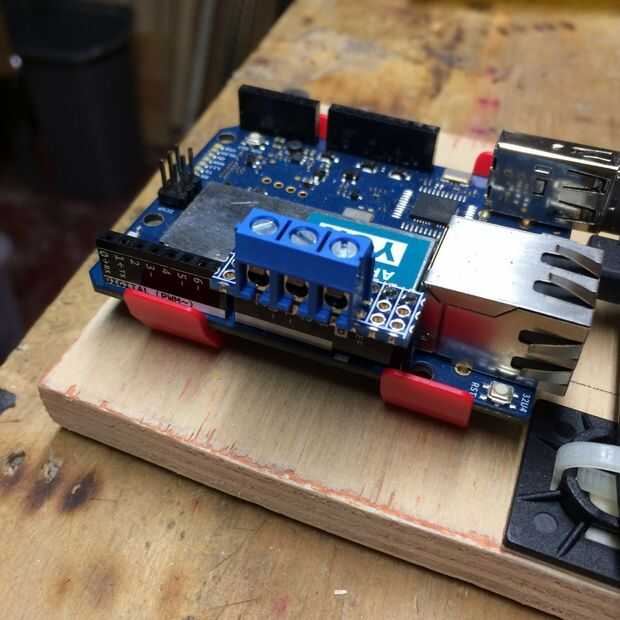

Salida de semáforo de LED: PowerSwitch para cola "+ en" con cable digital pin 12de Yún, "-en" con cable Yún GND. Hemos construido un pequeño adaptador de terminal de WingShield-como usando un trozo de PCB de prototipo fallido. La cola de PowerSwitch para está enchufada en un tomacorriente de pared, y la señal de tráfico del LED esté conectada en el otro lado de la cola de PowerSwitch para.

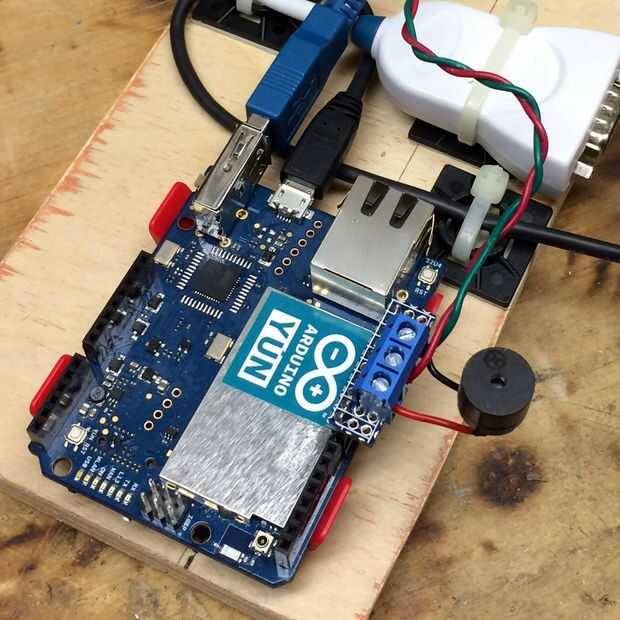

Salida a altavoz piezoeléctrico: Piezo con cable entre Yún pin 10 y Yún GND.
Cable de alimentación USB: La entrada de alimentación recomendado: a la Arduino Yún es un cable micro-USB. Tenemos este funcionamiento a un cargador USB de teléfono enchufado en un tomacorriente de pared. Este cable debe apoyarse firmemente con ninguna tensión en el conector micro-USB, conector de Yún es propenso a la torsión de la PCB (permanentemente).
