Paso 2: Cámara brazo

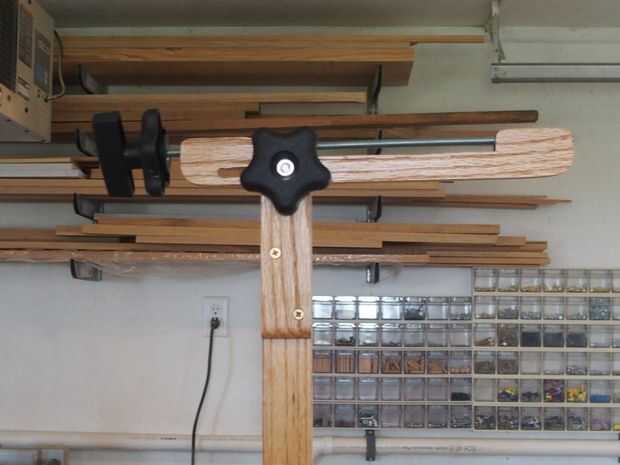

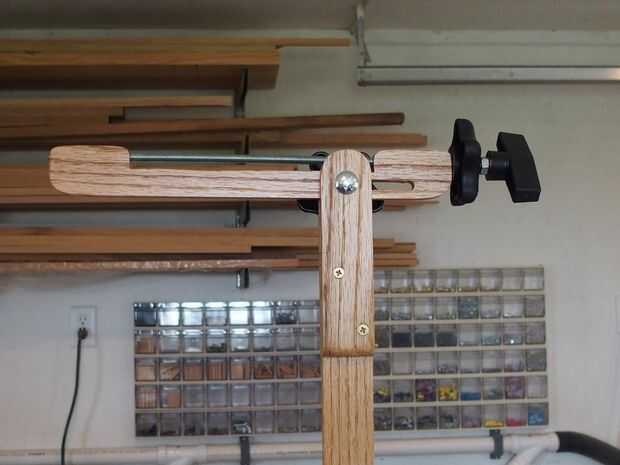

El diseño del brazo de cámara se basó en la necesidad de extender, inclinar y proteger la cámara con rosca estándar de 1/4-20. Mi solución fue cortar una varilla lista y espacio muy apretado agujero longitud algunas maneras a través del material de 3/8". Corte el brazo específicamente para hacer más fácil la perforación. El botón T y pomos de estrella son estándar del estante 1/4", yo tengo la mía en Woodsmiths. La perilla T es locknuted a la varilla lista y se usa para atornillar la varilla en la montura de la cámara cómodamente. La perilla de estrella entonces está apretada contra el extremo del brazo que tira apretada contra el brazo de la cámara (Asegúrese de que la cámara esté nivelado centrando los pies en el visor de la cámara.

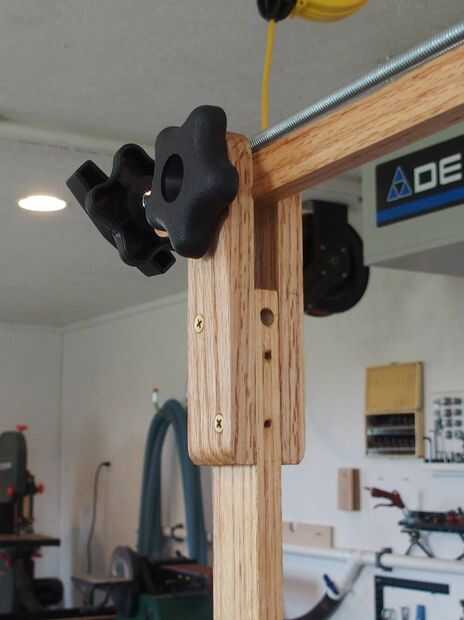

El yugo en la parte superior de la estructura vertical se hace del mismo material que la vertical y es bastante autoexplicativo. Los agujeros adicionales en mis fotos se dejan de la experimentación anterior. La ranura para la extensión en el brazo de la cámara es aproximadamente 3" largo, construir otra vez a sus necesidades específicas. Me parece que yo no he utilizado todavía. Yo uso el ajuste de la inclinación cada vez, como el paralaje es muy evidente si la cámara no está centrada verticalmente en el documento.
Lo he usado por varios miles de documentos ya feliz con él.
Steve
