Sonido activado 4 X 7 RGB LED Matrix (1 / 3 paso)

Paso 1: Piezas, herramientas y precios

tengo un montón de las piezas ahí así que esta versión era muy barato. Pasé unos 15-20 dólares en una cuenta 100 de LED RGB recibí de Ebay. y entre 10 y 15 en el IC y en Fry Electronics en AZ. Usé mi Arduino como una fuente de alimentación de 5V puede utilizar un cable USB en lugar de Arduino también una vieja PC fuente de alimentación funcionará aún mejor.

Partes:

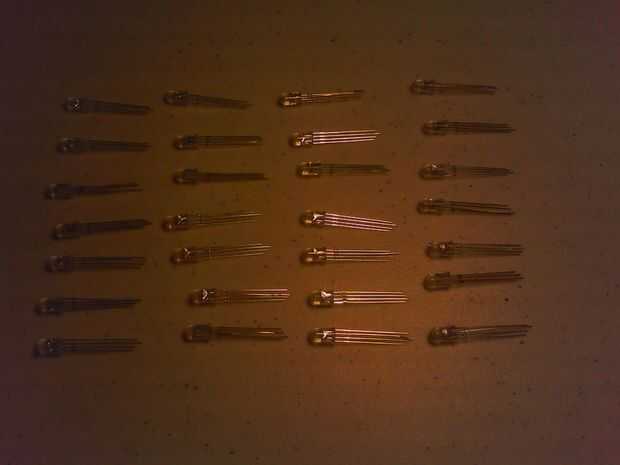

** Cantidad: 28 RGB LED (de Ebay salió con resistencias)
** Cantidad: 3 74LS193 (de Fry Electronics)
** Cantidad: 1 registro de desplazamiento de 4 bits 74195 (de Fry Electronics)

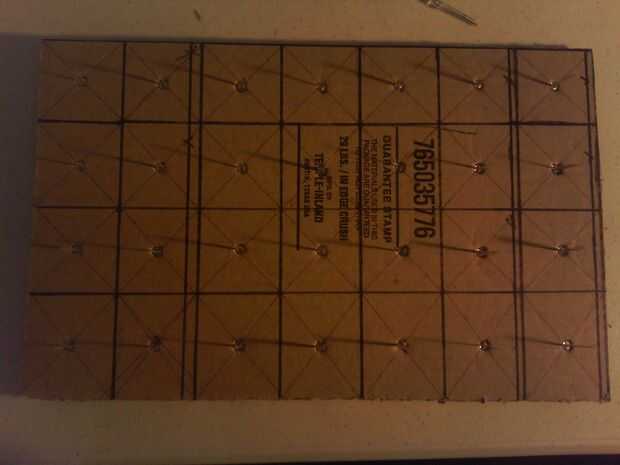

** Cantidad: 1 caja de cartón para cortar para arriba
** Cantidad: 1 Cable de RJ45 10FT a rayas de alambre (tenía por ahí pero lo puede conseguir cualquiera fueron desde su rayas ir a local buena voluntad o venta barato de cena y tal vez gratis)
** Cantidad: 20pk pegamento caliente palos (Home Depo)
** Cantidad: 1pk soldadura (Fry Electronics)

Herramientas:
** CAJA MÁS LINDA
** Soldador

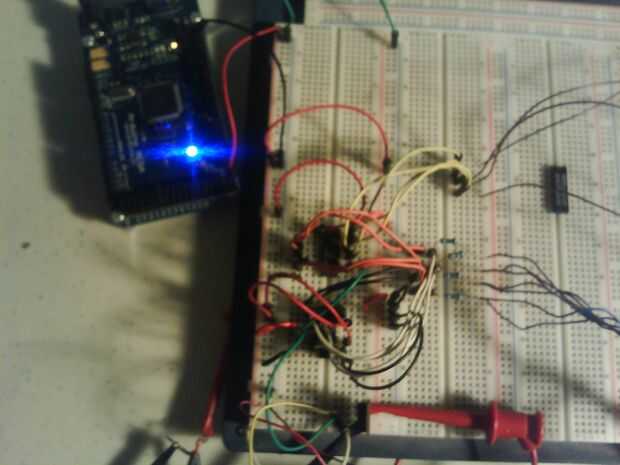

** protoboard
** Pistola de pegamento caliente
** Pelacable
** PLUMA BIC
