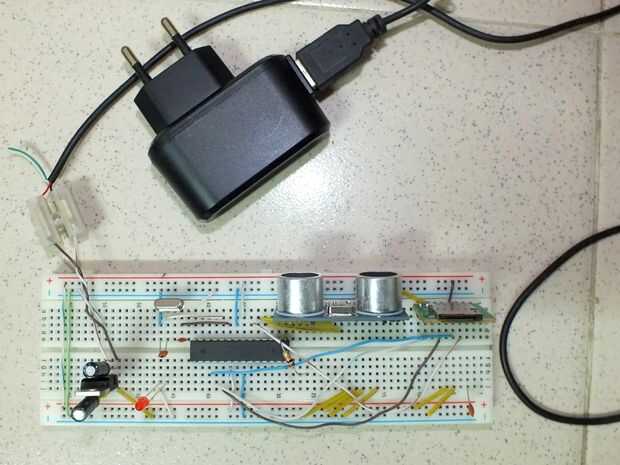

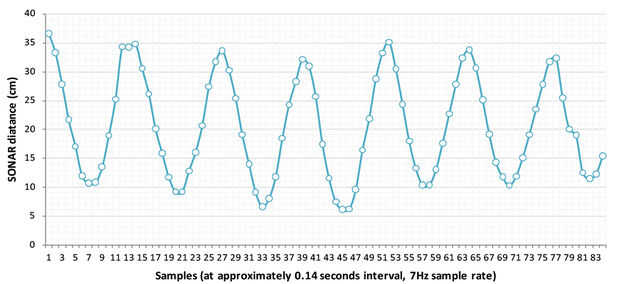

en primer lugar, soy un novato en el campo de la electrónica y microcontroladores, comenzados con una aspiración a hacer algunos dispositivos para mi colección de datos de campo, hace sólo 3 semanas. Aquí está lo que he creado - una grabadora de la onda ultrasónica. Voy montar el SONAR [ping))] sensor de una plataforma fija que tiene que hacer ping hacia abajo sobre la superficie del agua y la medida instantánea cambio en la distancia (a unos 8-10 Hz) y escribe los datos en una tarjeta microSD. Aquí está una foto temprana de lo que he conectado en un protoboard. Después de esta imagen he incluido 3 LEDs para indicar el Error (alojarte rojo), SD OK (Stay Green) y 'registro de datos en progreso' (parpadeo ámbar). Yo también han incluido un sensor de temperatura digital LM35 y registrar sus datos, para que pueda aplicar cálculos más precisos de la velocidad del sonido en el momento de adquisición de datos. Por lo tanto estoy grabando trayecto unidireccional en microsegundos, así. Ahora estoy trabajando en un interruptor que va iniciar/detener registro de datos. Y luego voy a trabajar en el tema de la batería. La segunda foto es una instantánea de los datos capturados por el dispositivo.
Espero escribir un completo paso a paso instructable una vez he terminado todos los créditos con enlace y el sketch de Arduino completado acompañará en ese momento. Estoy tan emocionada que no puedo dejar de no compartir un cuadro ahora: p perdón mi emoción!
