Solo Chip de ordenador: Fácil producir AVR BASIC computadora (5 / 6 paso)

Paso 5: PCB terminado

Una vez que tenía todos los componentes y había recibido el PCB, lo montado y llevado a cabo algunas pruebas de multímetro básicos garantizar que ninguna cortocircuitos estaban presentes (principalmente para asegurar no pins tenían pantalones cortos al plano de tierra). No temas estuvieron presentes con este PCB y todo parece funcionar correctamente una vez montado así que programé el bosquejo TinyBASIC Plus desde el IDE de Arduino (utilizando un Arduino UNO como un ISP).

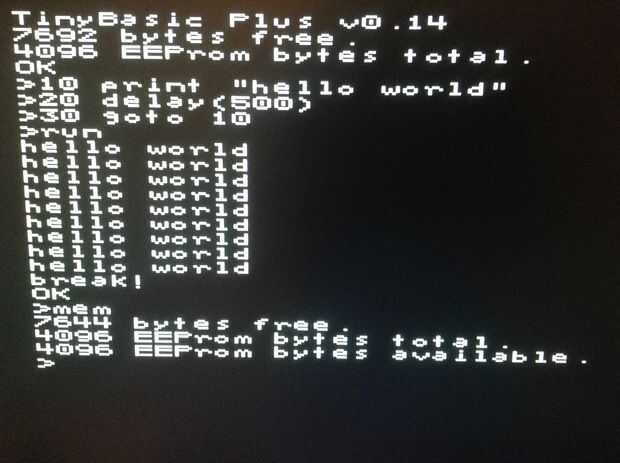

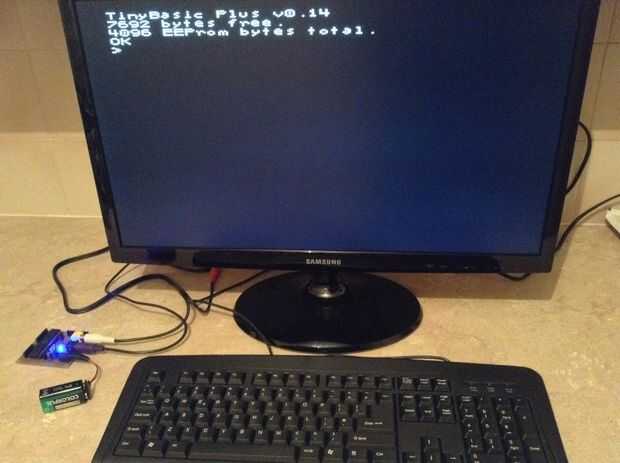

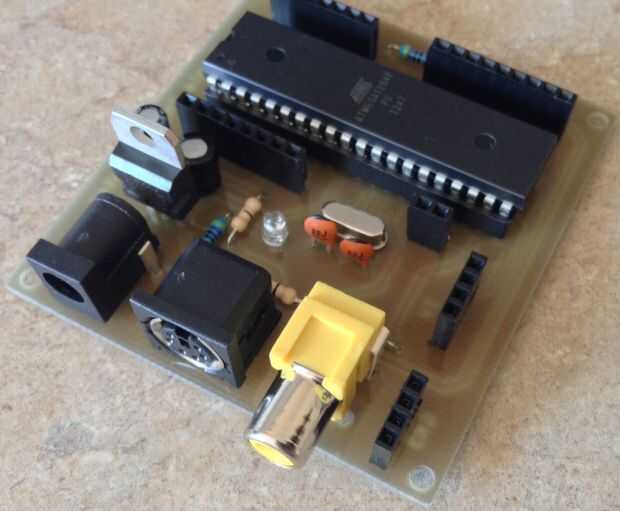

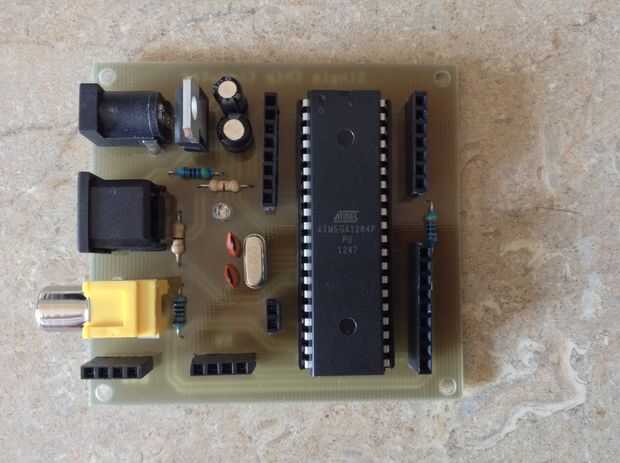

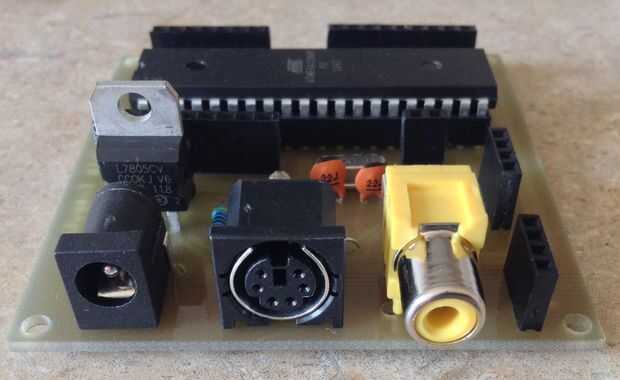

Una vez que había conectado un TV y un teclado PS/2, me encontré con el indicador TinyBASIC que indica la cantidad de memoria disponible para programas de la versión del software etc. mostrando todo funcionaba OK. TinyBASIC Plus informó 7692 bytes (7.692 KB) están disponibles para los programas y el ATmega 1284 P tiene 4 KB de EEPROM para guardar programas. Las imágenes en esta página muestran la PCB totalmente montado como TinyBASIC visualizada en el TV conectado.
