Solderdoodle Pro 2.0: USB recargable cautín (1 / 5 paso)

Paso 1: Materiales, herramientas y archivos necesarios

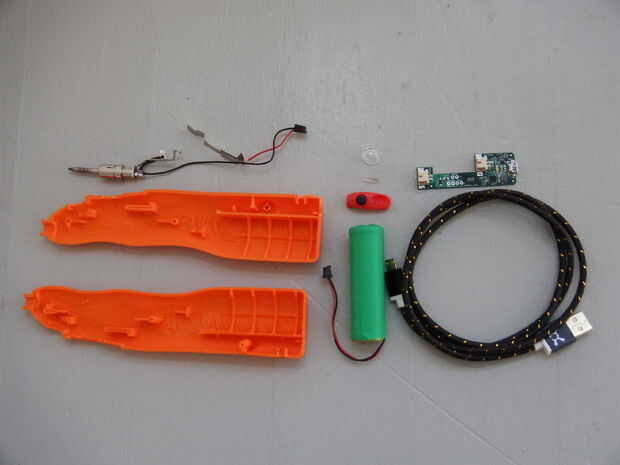

Aquí está una lista de los materiales, herramientas y archivos necesarios.

MATERIALES:

Descripción

1 soldador de BP645 Weller

1 de iones de litio carga controlador de circuito (esquemático, archivos Gerber, etc. puede descargarse de la página anterior. El componente principal de la IC es el controlador de carga máxima MAX8903G)

1 NCR18650B 3350mAh bateria de Ion de litio de Panasonic sin protección www.ebay.com (si menor costo es necesario, probar con la batería de Panasonic NCR18650A con menos capacidad de 3070mAh. Asegúrese de que se ha desprotegido y comprobar cuidadosamente la batería número de parte. Las baterías protegidas han añadido longitud con un circuito integrado, que puede afectar al rendimiento. Referencia http://industrial.panasonic.com/www-cgi/jvcr13pz.c... Otras marcas de baterías no se recomiendan porque el controlador de carga para la batería puede ser tan alto como 2000mA y la química de Panasonic NCR18650 pueden manejar. Si usted necesita utilizar otras marcas, asegúrese de que cumplen con las mismas especificaciones, química y puede manejar hasta 2 amperios de la corriente de carga. Uso de pilas que no cumplen estas especificaciones puede conducir a daños peligrosos batería.)

1 LED tubo luz 492-1334-ND http://www.digikey.com/product-search/en?x=0&y=0&l...

2 conector de 2 pines de Hirose DF3-2S - 2C http://www.digikey.com/product-search/en?vendor=0&...

4 Hirose toma 24-28 AWG doble Pin DF3-2428SCC http://www.digikey.com/product-detail/en/DF3-2428S...

1 3' USB macho tipo A macho Cable Micro

1 1/2" de ancho rollo de cinta Kapton http://www.mcmaster.com/#catalog/120/3456/=v1fzdz

2 1" Kapton cinta disco http://www.mcmaster.com/#catalog/120/3456/=v1fzo4

1 1" pieza diámetro de 2,7" largo http://www.mcmaster.com/#catalog/120/829/=v1fzsq de la tubería del encogimiento del calor

1 rollo de alambre de la soldadura

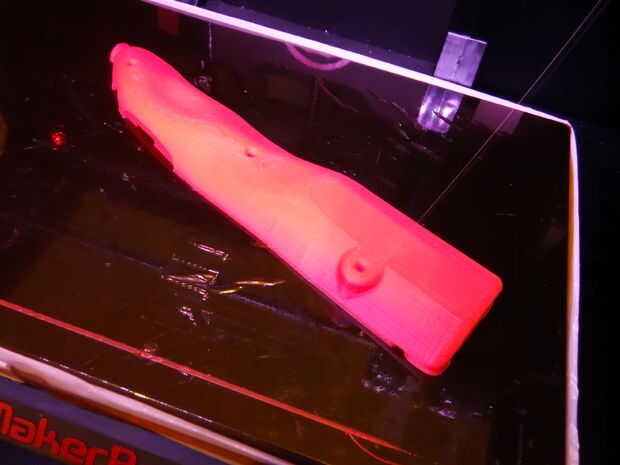

1 caso impreso 3D (archivos disponibles en la página anterior)

3 2-28 x 1/2" rosca tornillos http://www.mcmaster.com/#catalog/120/3003/=v1glq9

Varias longitudes 26 AWG estándar rojo y negro trenzado 4 Amp máximo alambre listados a continuación: http://www.mcmaster.com/#catalog/119/798/=v1g02b

El otro extremo de la tira 1 6,10" cable negro.06 tira un extremo.20

El otro extremo de la tira 1 8,00" cable rojo.06 tira un extremo.20

El otro extremo de la tira 1 4,60" cable negro.06 tira un extremo.20

El otro extremo de la tira 1 1.75" cable rojo.06 tira un extremo.20

HERRAMIENTAS:

Descripción

1 destornillador de Torx 2-28

1 energía base batería artefacto http://www.shapeways.com/shops/Solarcycle

1 pelacables gama de calibre 24-26

Arrugador del alambre 1 rango de calibre de 20-24

1 cinta métrica

1 tercera mano para soldar abrazadera

1 soldador

Pistola de 1 calor

1 Tijeras

Cuchillo de la 1 manía
