Soldadura Extractor de humo LED (6 / 8 paso)

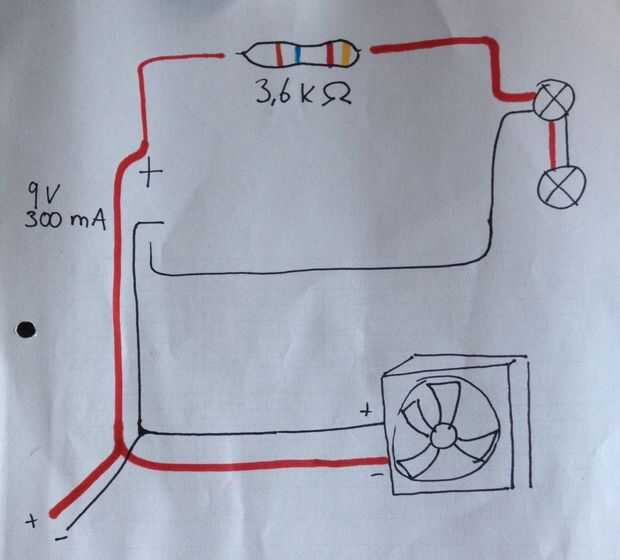

Paso 6: El circuito

No soy un electricista, por lo que he intentado dibujar el circuito más sencillo posible, pero creo que usted consigue la idea :)

Yo 9v pero se puede utilizar menos energía.

Usé un 3, resistencia de ohmios 6 k, así tuve suficiente luz y suficiente velocidad del ventilador.

No queman mis luces hacia fuera, pero hacer este proyecto bajo su propio riesgo.

- el cable negativo de la fuente de alimentación va al cable negativo del ventilador y el lado negativo del LED.

-el positivo va al interruptor y sale el interruptor, luego un cable se conecta al cable positivo del ventilador y a los 3, 6 resistencia de ohmios k entonces deja la resistencia en el lado positivo en el LED.
