Soldadura en rastros de PCB (5 / 5 paso)

Paso 5: ejemplos!

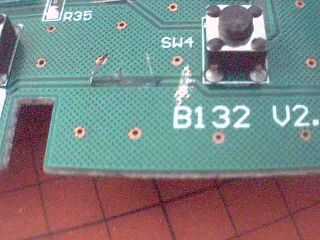

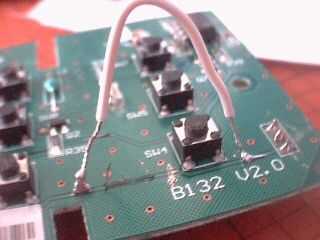

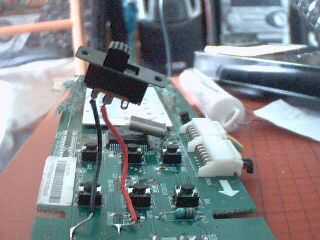

La capacidad de la soldadura a los rastros puede ser bastante útil en reparaciones y modificaciones. En las fotos puedes ver que "reparar" un rastro quebrado y agrega un componente a un rastro.

Espero que hayas disfrutado mi Instructable!
