Paso 2: Construir la Base

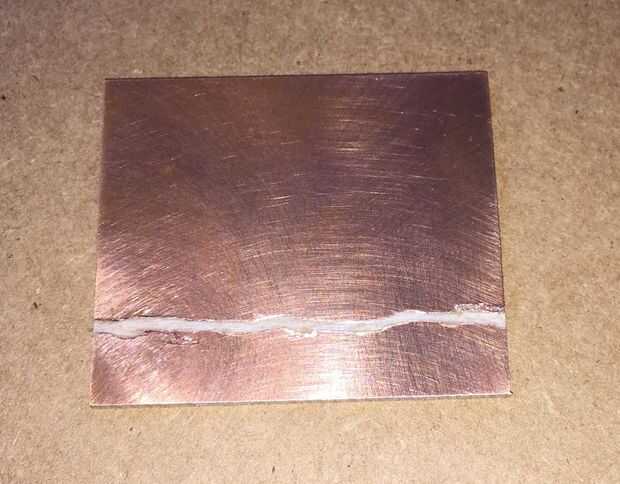

La base comienza con un trozo de tablero revestido de cobre. Mina eran un poco menos de 2" de Plaza. La base tendrá tanto positivo y lado negativo de la batería, por lo que una ranura se corta a lo largo de una cerca de 1/2" del borde (ver fotos). Sólo necesitamos un lado corto para el negativo (tierra) ya que sólo los transistores se sueldan allí. El lado positivo tiene mucho más para soldar componentes y, por lo que es mucho más amplio. Para hacer el corte, utiliza un borde de archivo para algunas, luego probé una herramienta Dremel, que era rápido, pero enlodado para mí. Una hoja de sierra para metales probablemente trabajaría demasiado. Lo principal es asegurarse de que no hay cobre ese puente.
El orden de la soldadura por debajo hace más fácil de construir puesto que cada parte es inmovilizado primero, luego conectado a otras partes, por lo que no necesita hacer tres cosas a la vez que la soldadura.
La base tiene dos circuitos separados, flip-flop (multivibrador astable). Hay muchos sitios web explicando este circuito básico, por lo que no voy a repetir aquí. Cada circuito de flip-flop unidades ocho LEDs (cuatro en cada transistor), así que tenemos total 16 LEDs. Cada flip-flop tiene dos transistores, dos condensadores y dos resistencias (una 82K ohmios y un 100K ohmios). Las resistencias de ohm de 82 K ohmios y 100K pueden ser 100K ohmios, pero la ligera diferencia hace parpadear un poco más naturalmente, para que puedas usar unos cerca de los valores.
Consejo #1: para cada conexión, estaño (soldadura previa) los extremos de ambos conductores, entonces simplemente mantenerlos juntos y tocan con el soldador. Así, no necesita sostener la soldadura cuando se conecta dos cables juntos.
Consejo #2: Use alicates para mover los componentes y realizar los conductores de la curva en la posición óptima antes de soldar.
Consejo #3: Asegúrese de que los cables sólo toquen donde soldarlos. Forma libre de soldadura tiene el problema de que los cables pueden llegar a tocar uno al otro. Parte del diseño es arreglar los cables bien.

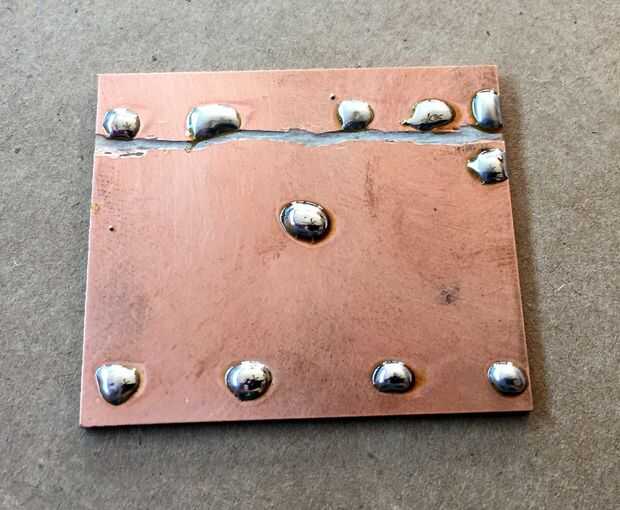

Para empezar la base, es más fácil poner todos los pads de soldadura necesita abajo a primero. Ver el cuadro para el arreglo, pero que necesitará cuatro almohadillas en el lado negativo para los emisores de los transistores, cuatro almohadillas que empareja en el lado positivo de las resistencias de temporización, dos pastillas para la batería y un teclado cerca de la mitad para el tronco del árbol de alambre de cobre.

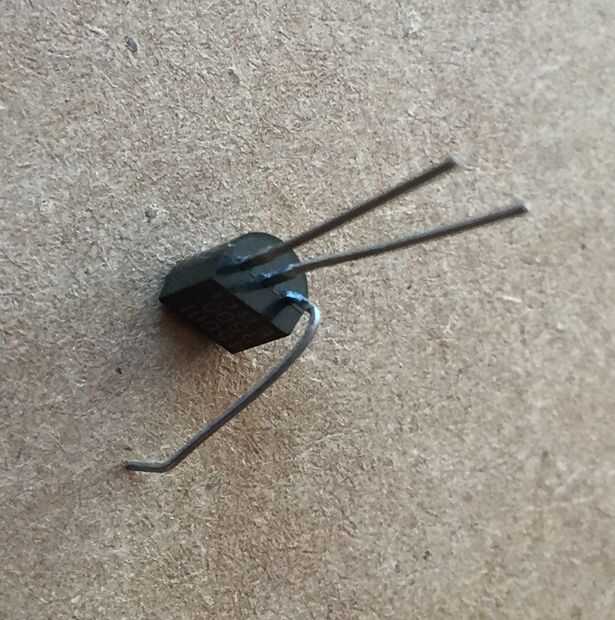

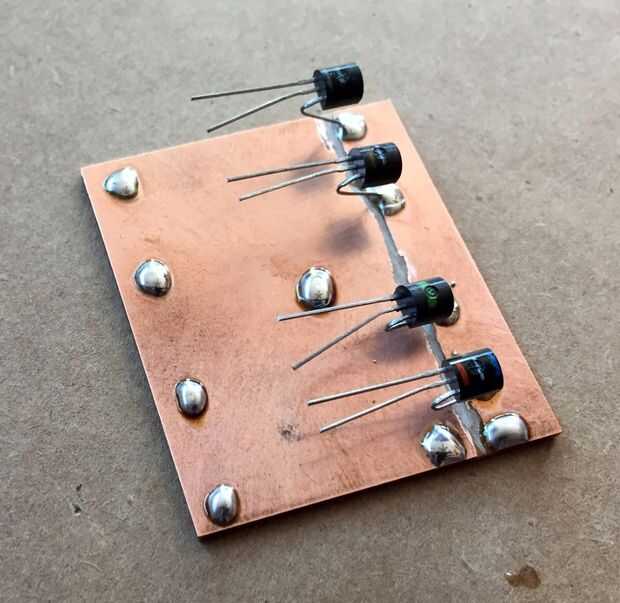

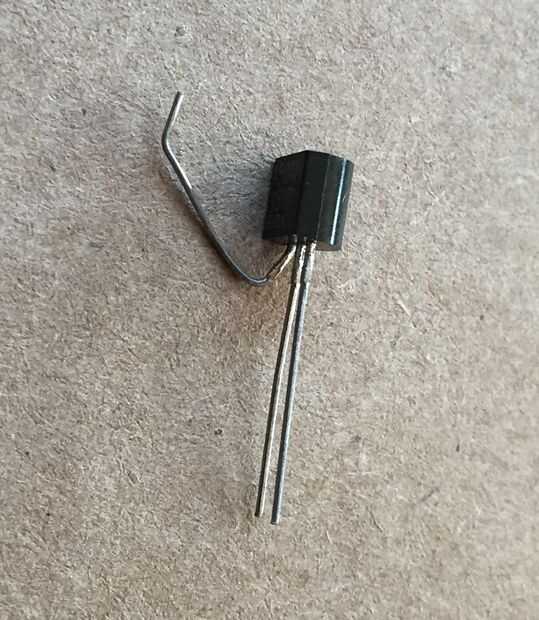

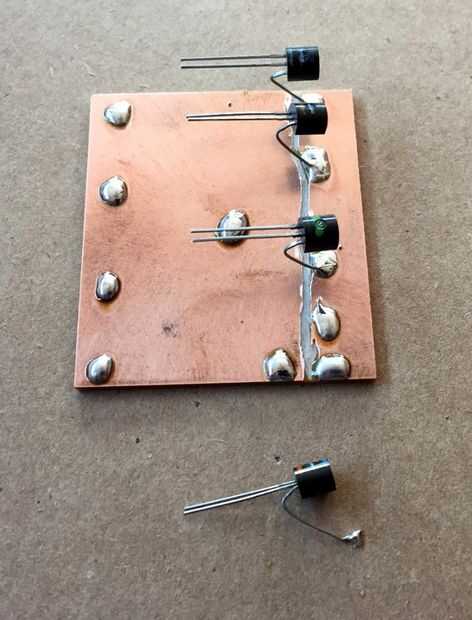

Luego, soldar los transistores a los cojines del lado negativo - el plomo del emisor. Ver las fotos de cómo doblar los cables primero con un alicates de punta. Recuerde a los conductores de la lata primero.

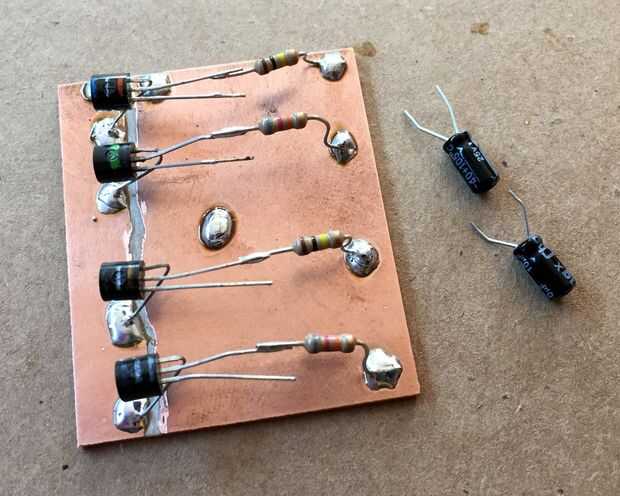

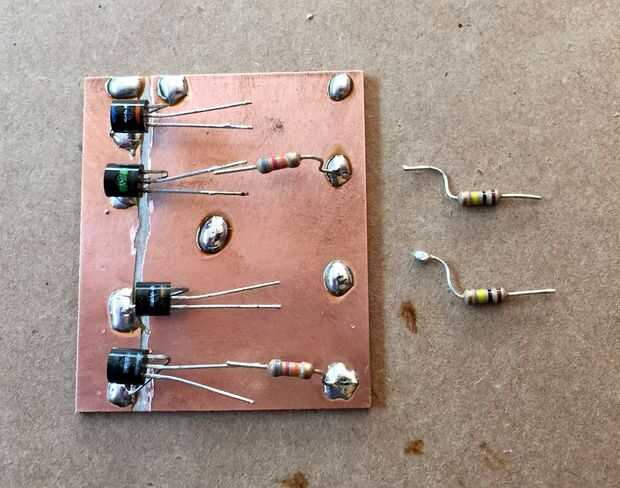

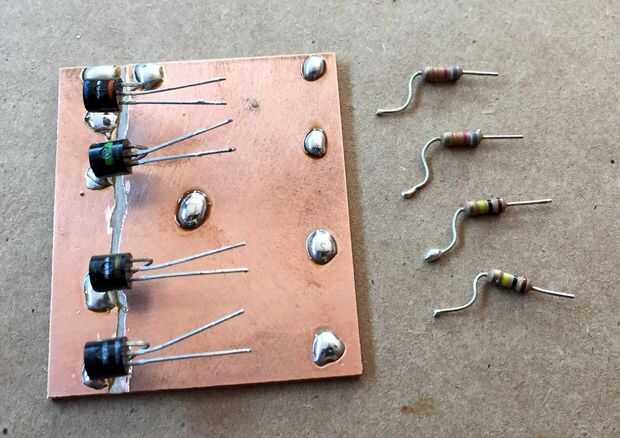

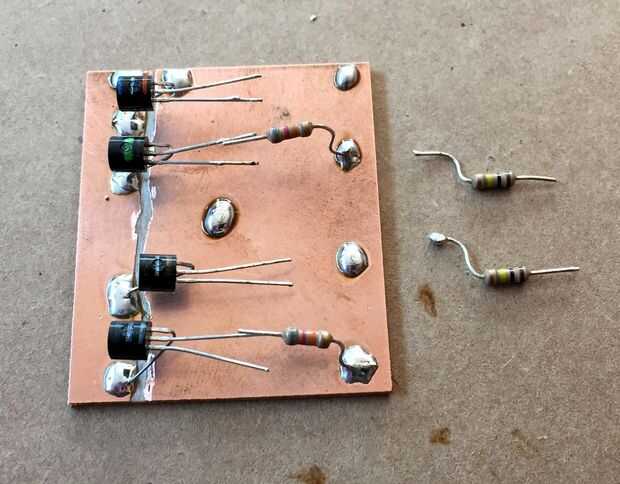

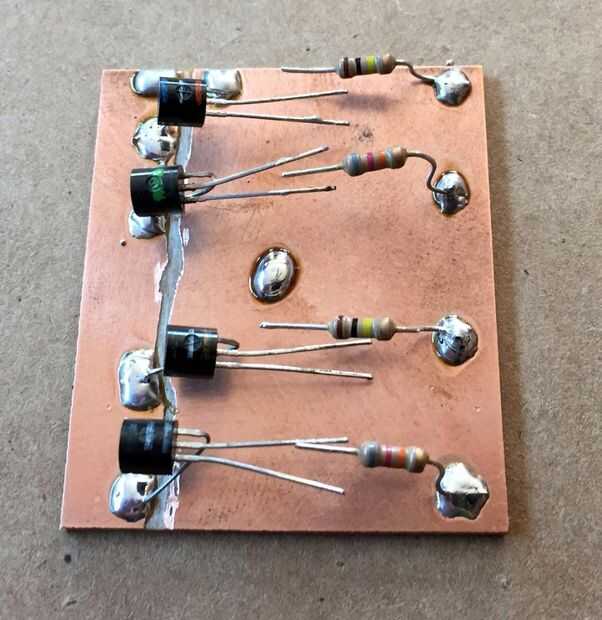

Las resistencias de temporización (82K y 100K) deben cortarse un poco para encajar en el tablero. Ver las fotos para más detalles sobre la duración y cómo doblarlas. La longitud se basa en el tamaño de la tabla, así que trate de uno primero antes de cortar las puntas. Hay uno de cada valor de resistencia para cada circuito de flip-flop.

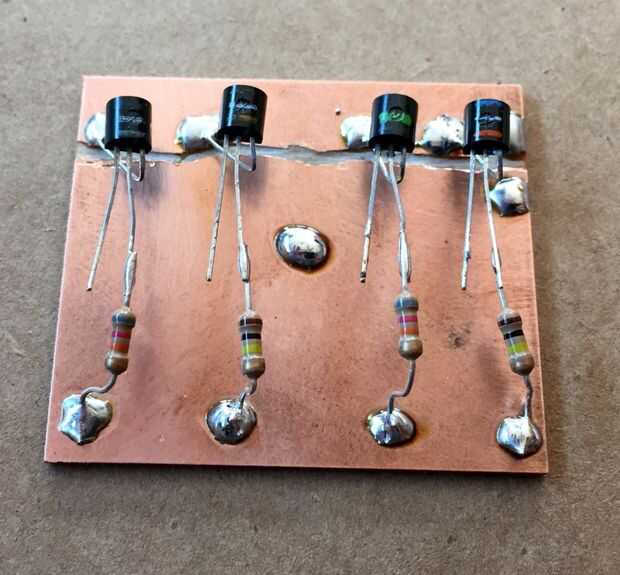

Una vez que los transistores y las resistencias se sueldan a la base, puede doblarlas para conectan las resistencias a los hilos base de transistor - generalmente el cable medio del transistor. Una vez que se alinean muy bien, fácilmente puede soldarlos.

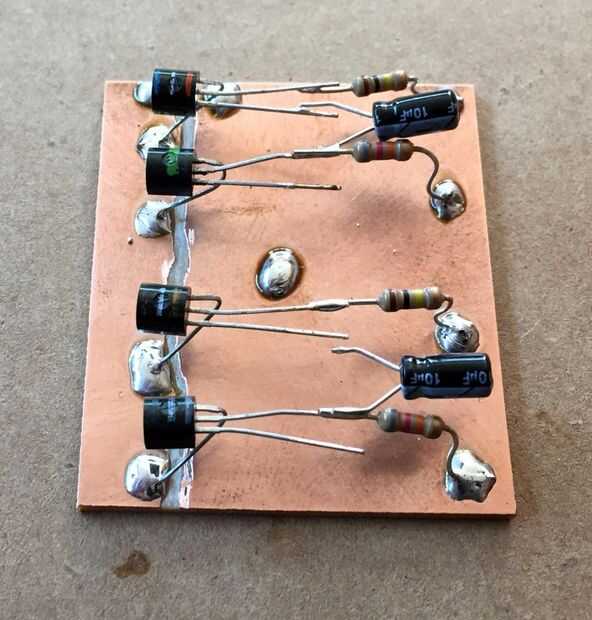

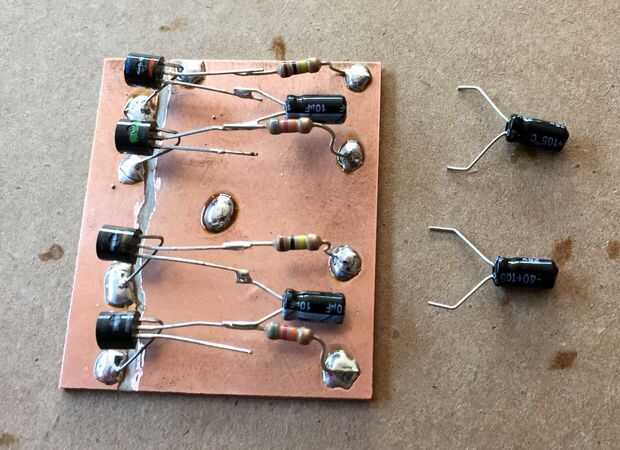

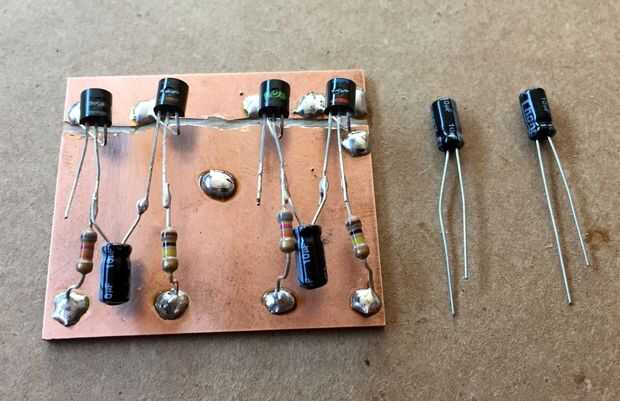

Hay dos condensadores para cada flip-flop. La primera de ellas conectará las coleccionistas más cercano y las bases de cada par de transistores. Los condensadores electrolíticos tienen polaridad, así que asegúrese de que el cable de negativo de quienes están conectados a las bases del transistor (generalmente el pin del centro). Por lo tanto, el primer condensador conectará los dos cables más de los transistores. El condensador lleva por lo que se ajusta muy bien, la curva de estaño los cables, uno de soldadura de plomo, luego el otro.

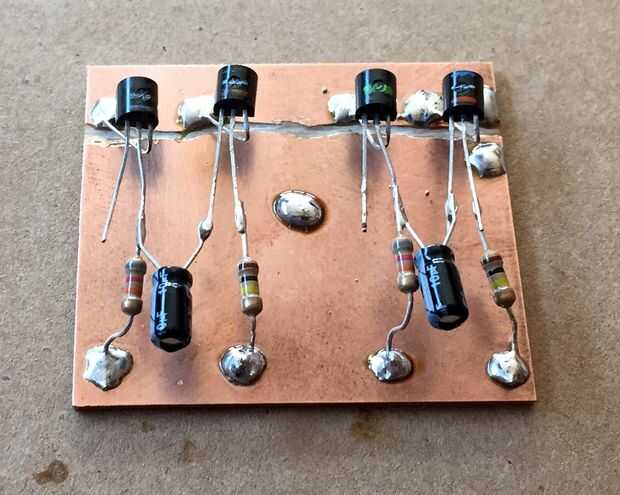

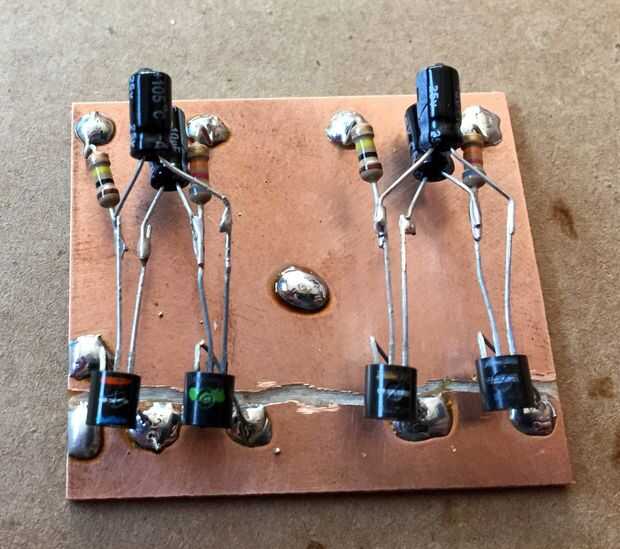

El segundo condensador conectará la otra base y colector conduce - el exteriores dos pares, por lo que estas necesidad de doblarse un poco más ancho, pero puede estar por encima de los condensadores de primera.
Mientras se suelda estos, asegúrese de que todos los colectores 4 transistor son accesibles con el soldador ya que necesitará los hilos de LED a les de la soldadura.

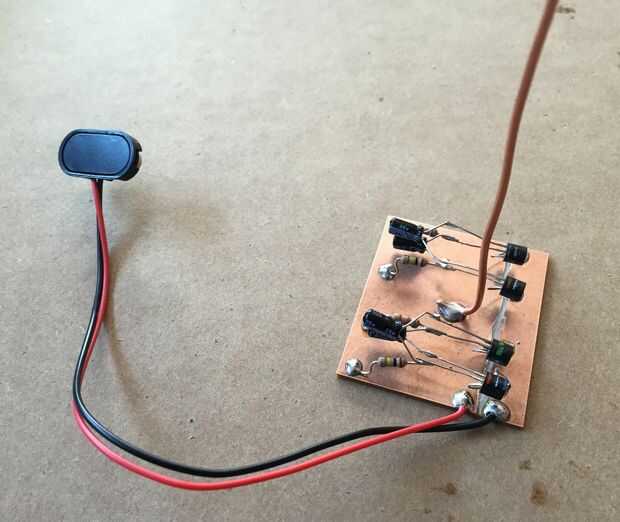

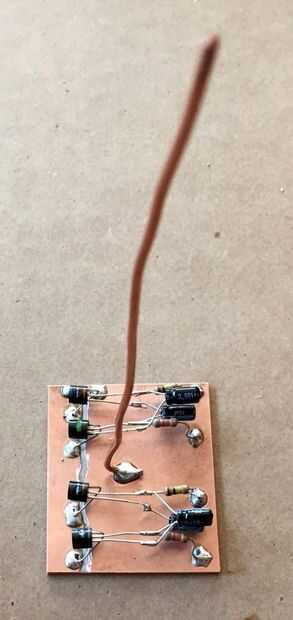

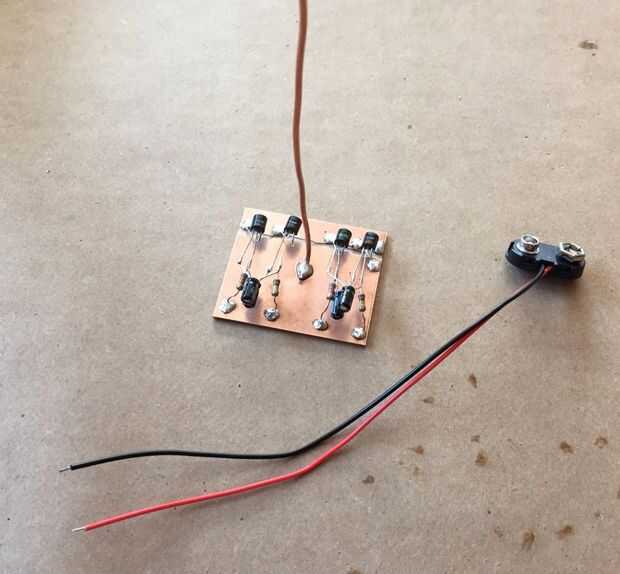

El paso final para la base es soldar 6" pieza de alambre de cobre en el medio. Doblar sobre un 1/4" en un extremo para hacer una buena conexión a la Junta. Asegúrese de que esta primera de la lata y utilice ese medio para la soldadura a. Dependiendo de su longitud de cable de LED, puede que desee acortar un poco este soporte de alambre.
