Paso 5: La batería del cargador (2):
Taladre los agujeros para los conectores, uno proveniente del panel solar y otro ir a sus artilugios.
He utilizado el mismo tipo de conector para ambos, en retrospectiva es mejor usar diferentes tipos.

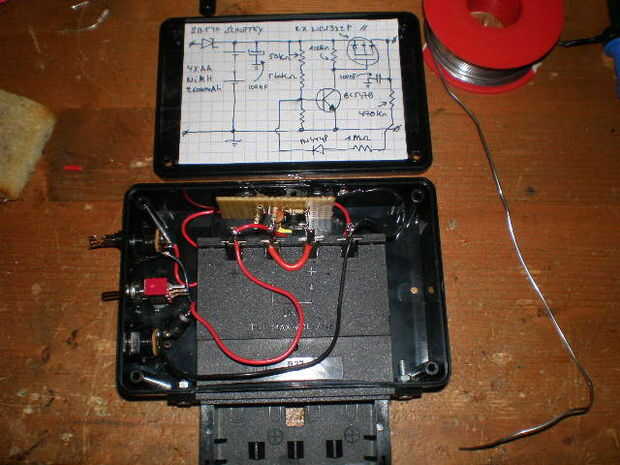

Preparar la caja para soporte de la batería si es necesario.
Las pilas van en un soporte de la batería con una puerta corredera, que tuvo que cortar un agujero rectangular en el lado de la caja.

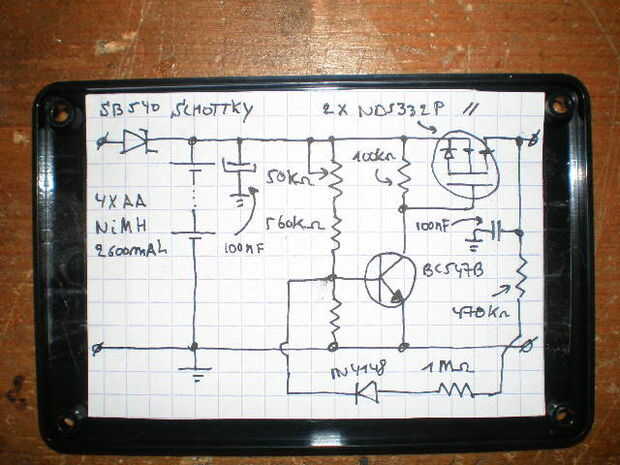

Pegue el diagrama en la tapa de la caja, en caso de que alguna vez tendrás que abrirlo de nuevo.
Pegue la placa en la caja con el pegamento caliente del derretimiento (o utilizar cualquier otro método que te gusta).

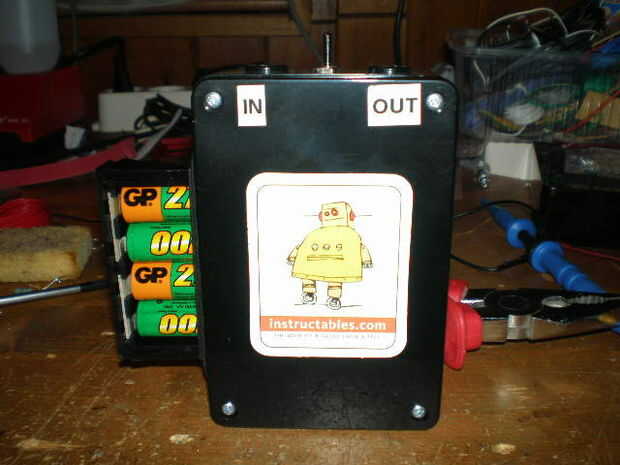

Etiqueta de la caja "in" para el panel solar y "out" para cargas.

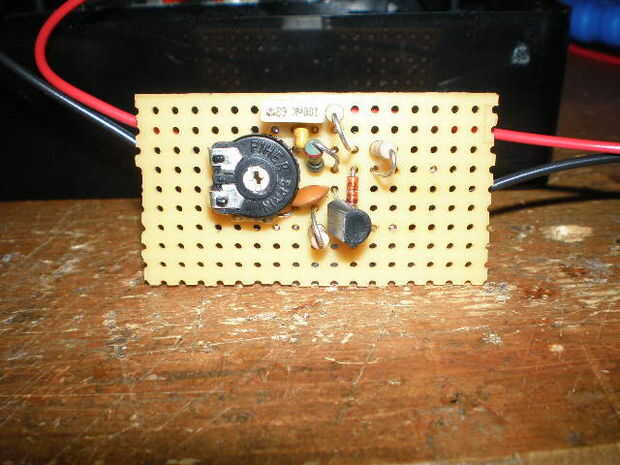

El circuito está construido en un pedazo de perfboard (Nota los MOSFETs que utilicé son SMD y colocado en la parte inferior del tablero). Nada es crictical en este circuito, de todos los componentes pueden utilizar repuestos:
-El diodo puede ser cualquier diodo capaz de algo así como 30V / 0.5A.
-El mosfet de canal p tiene una baja tensión (Vsg < 3.9V en corrientes te gustaría usarlo), también debe tener baja Rdson (< 0,2 ohmios o menos) se pueden en paralelo para aumentar la capacidad de manejo de corriente.
-La resistencia de base a emisor de los BC547 es 62kohm, me olvidé de etiqueta.
Ajuste:
Una vez que el circuito, conectar una carga (digamos 100 ohm).
Entonces usando una fuente de alimentación suben lentamente a partir de cero voltios. Ajustar el trimmer para que el circuito de viajes en 4.8V. Luego bajar de nuevo, el circuito debe desconectar la carga en algún lugar entre 4.0V en 3.6V no baje. Para ajustar el umbral más bajo, también puede reemplazar el resistor de 470kohm con un condensador de ajuste si es necesario.
