Solar TV-B-Gone (4 / 4 paso)

Paso 4: Conecte las plazas y snap-on TV-B-Gone

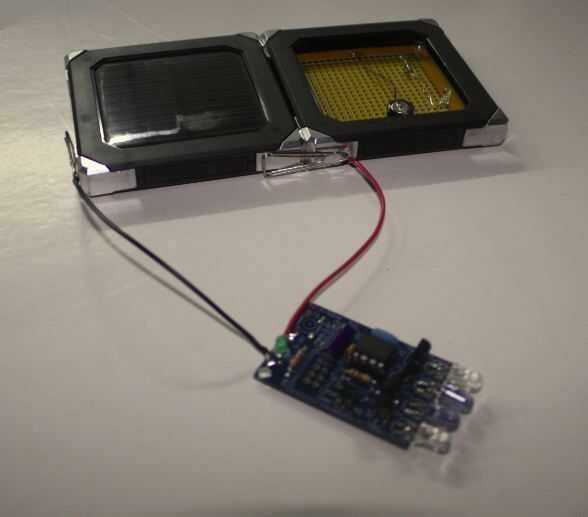

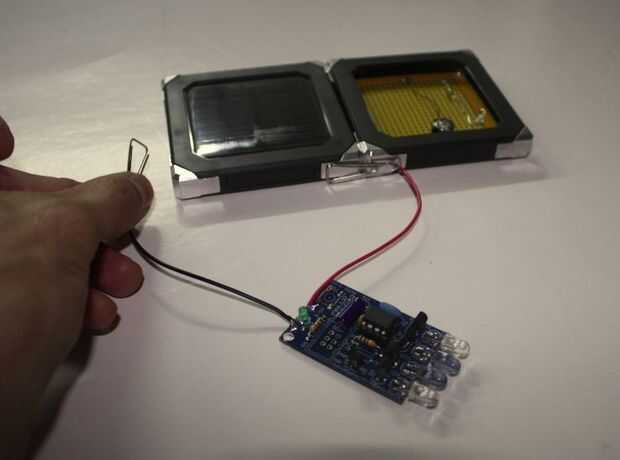

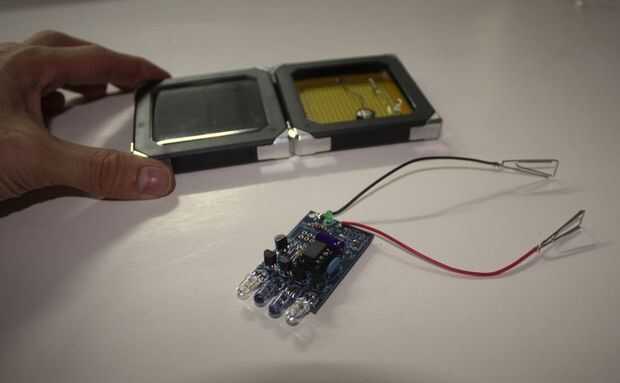

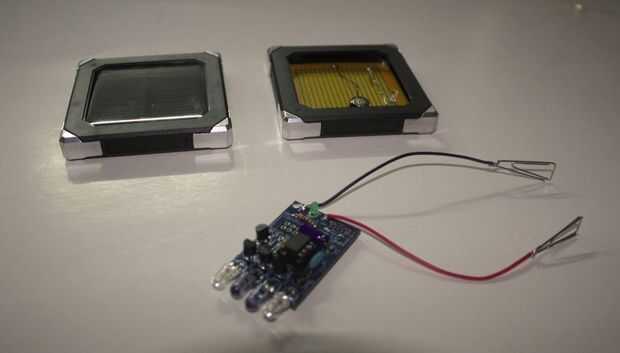

Ahora, todo lo que queda por hacer es encajar juntos la Plaza del Solar y Proto-Plaza y luego clip en la TV-B-Gone a través de los clips.  Las plazas tienen contactos de esquina que son magnéticos, por lo que los clips sólo deben agarrar a los contactos y la energía el circuito TV-B-Gone si es bastante soleado.

Nota importante: (+) las muestras en las plazas deben alinear.  Mismo va para la (+) firma en la TV-B-Gone.  Todos positivos positivos.

El LED blanco que soldado en la Plaza de Proto y el LED verde en el PCB TV-B-Gone deben destellar cuando opere.  Al probar esta unidad en el taller, por arte de magia cambia la velocidad del ventilador que estaba usando para enfriar la Plaza solares bajo una fuente de luz de halógeno de prueba sencilla.

Y eso es todo!  Ahora usted tiene una máquina autónoma elimina TV con energía solar!  Pegarlo en una ventana detrás de un sillón en su sala de estar; esconderse detrás de un maniquí en una tienda por departamentos; guardar detrás de la pecera en su restaurante chino local que siempre tiene malas telenovelas jugando durante el almuerzo.

Posibles mejoras:

Este sistema puede funcionar mejor con un Arduino o Plaza de Arduino en la mezcla, que podría controlar el poder en la TV-B-Gone.  Así, el poder podría entregarse en breve ráfagas (como un LED que parpadea), que el circuito de TV-B-Gone parece responder más confiablemente.

También, en lugar de un LED blanco, un Diodo zener de 3-4V podría caer el voltaje de la Plaza solares a una caja de seguridad < 5V para TV-B-Gone.  Este zener puede sujetarse sólo magnéticamente en un par de los pies de una de las plazas, mientras se recorta en la orientación correcta.

O un Motor Solar de la viga 1381 podría encender a la TV-B-Gone, para realmente confundir todos los en las proximidades de ver televisión.

¿Alguna otra idea?  ¿Esto funciona para usted?

CRÉDITO:

Mitch Altman y electrónica de Maizal
Adafruit
B-plazas
