Solar Powered buho colgante LED Blinky joyería (6 / 10 paso)

Paso 6: Fotodiodos (células solares AKA Mini)

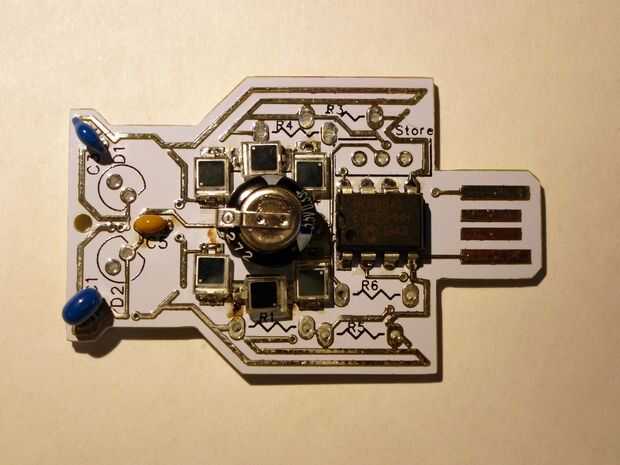

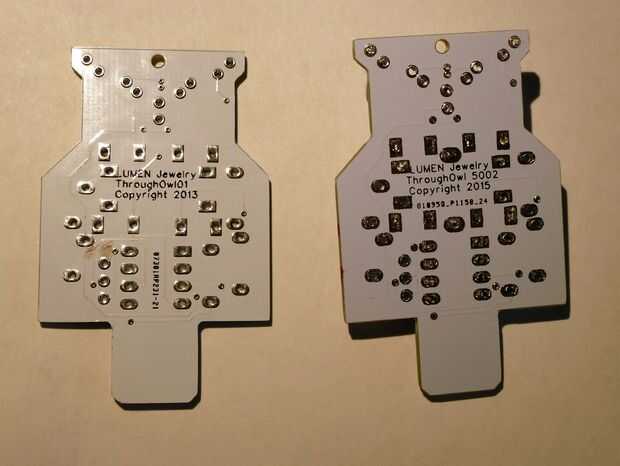

Siguiente foto-diodos, también conocido como las células solares mini. Es realmente importante que éstos se ponen correctamente, y tenemos dos revisiones de la Junta. Mira en la parte posterior de la placa.

  1. Si tiene el rótulo "ThroughOwl 5001" o "ThroughOwl01, es revisión uno.
  2. Si tiene el rótulo "ThroughOwl 5002", es revisión dos.

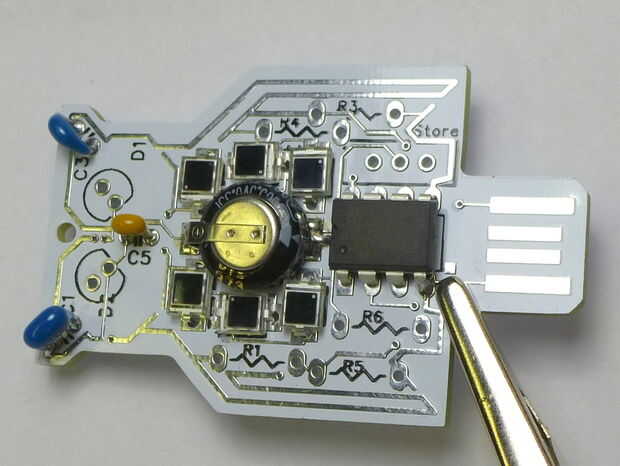

Independientemente de su revisión, el positivo final si cada fotodiodo está marcado en el tablero con un +. El resultado positivo en el fotodiodo tiene un pequeño punto, así como un extremo de metal que se convierte en el pin.

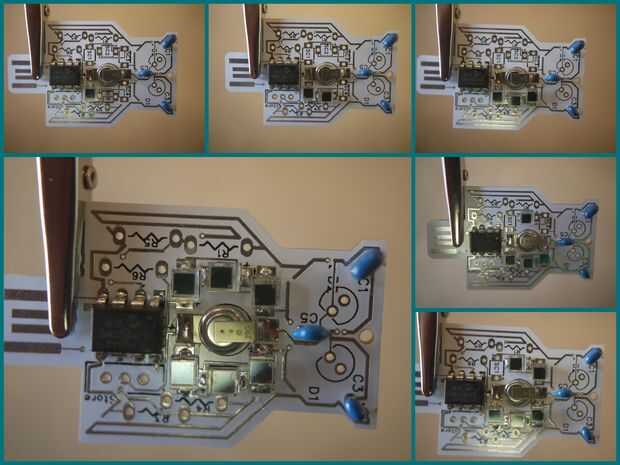

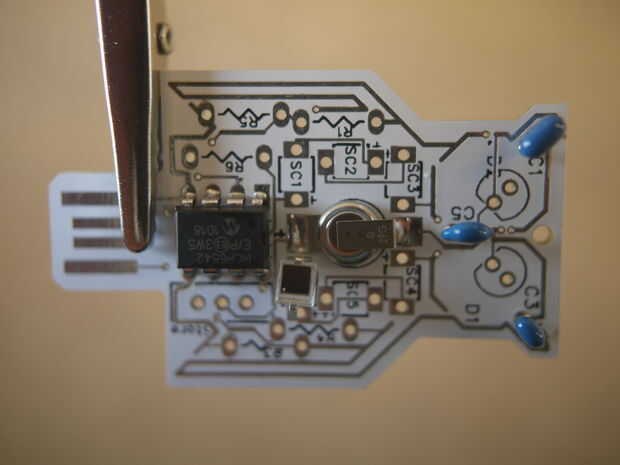

Coinciden con el + en SC1 a través de la unidad SC6. Como con el interruptor, quizás tenga que apretar suavemente los cables juntos para hacerla deslizar en los agujeros. Soldarlos en desde arriba uno a la vez.

Consejo - porque son tan firmemente embalados como conjunto, puede ser más fácil soldar SC2 y SC5 antes los otros dos.
