Paso 5: Super Cap
Siguiente el condensador estupendo! Este perrito mantiene su lindo Mochuelo blinky durante 90 minutos después del anochecer. La orientación en esta materia, pero nos hemos hecho super sencillo. Dependiendo de tu equipo puede tener una plata o un casquillo super negro. El fabricante suspender una plata, por lo que sustituimos el negro uno. APENAS le cabe en las revisiones de placa más vieja, pero en las nuevas revisiones va directamente a través de la Junta (con 5002 ThroughOwl en la parte posterior).

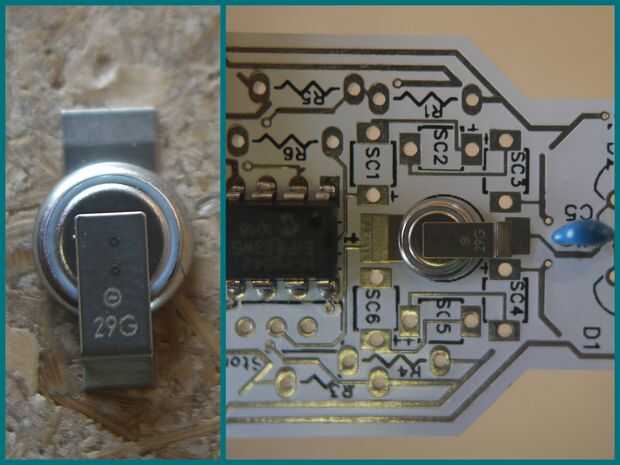

1. plata cap super: la pestaña de la tapa grande va en la almohadilla del tablero grande y la lengüeta de la cubierta pequeña va en el cojín del tablero pequeño.

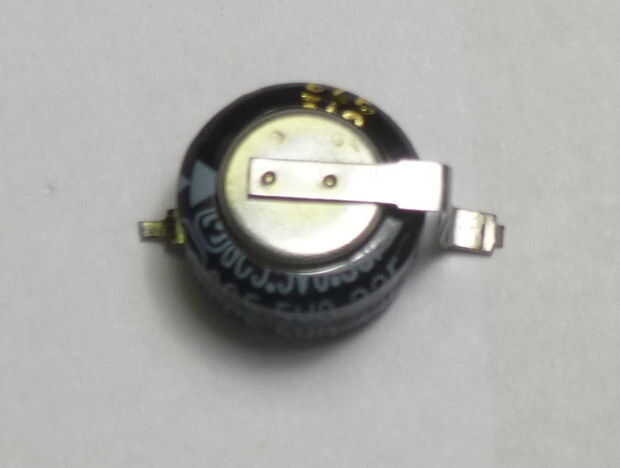

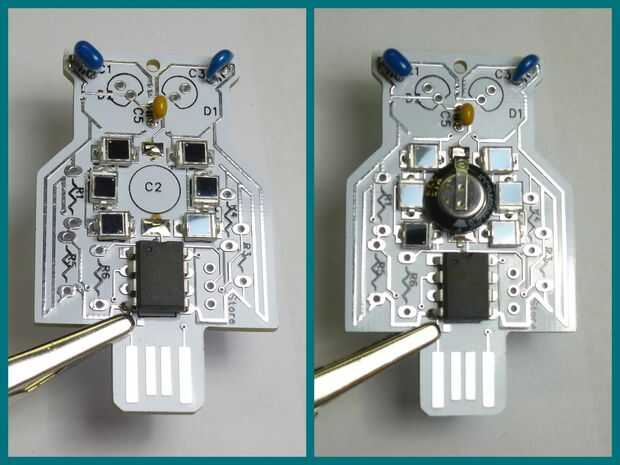

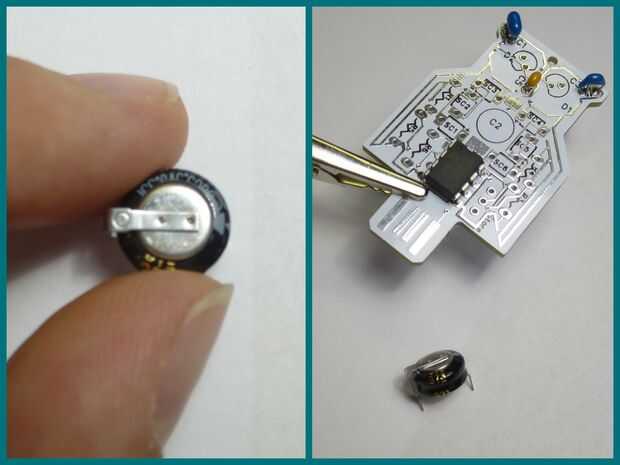

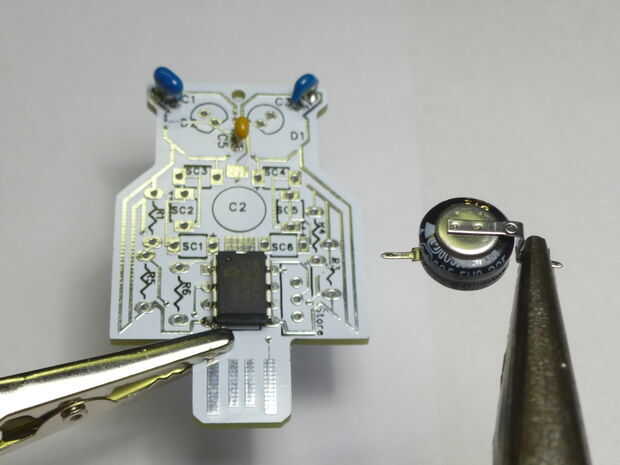

2. negro tapa super: doblar las puntas hacia fuera como se muestra y recortarlo para que encajen en las almohadillas. Va a ser un ajuste apretado, por lo que recomendamos poner los diodos de la foto (siguiente paso) en sus ubicaciones de primera. El plomo negativo es super tapa y marcados con un signo de menos pequeña en un círculo. Este cable se conecta a la plataforma superior, el bajo se conecta a la almohadilla de la parte inferior.

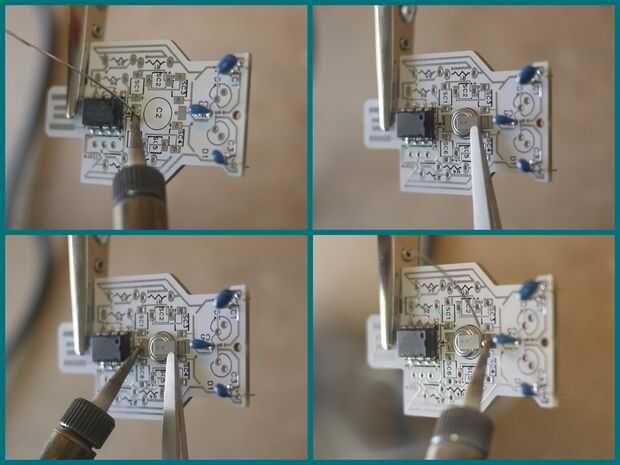

Porque esto es para montaje en superficie, recomendamos primera soldadura agregar el botón en el tablero. Luego usar unas pinzas o alicates, sostenga la tapa en su lugar mientras la soldadura de fusión. Una vez que esto se ha solidificado, la soldadura en la ficha otros. Puede volver atrás y añadir soldadura un poco a la primera pestaña para hacer más agradable si quieres.
